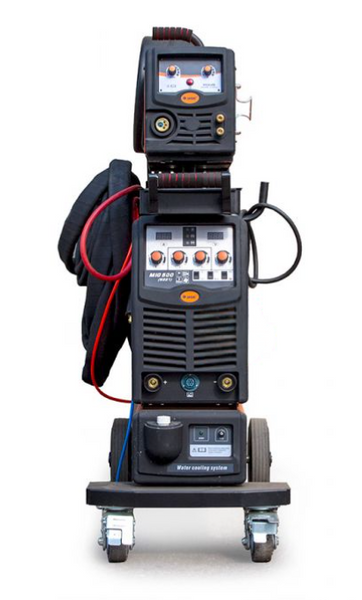

Jasic MIG-400 (N361) за принципом роботи належить до інверторних зварювальних джерел. Це професійне обладнання високої потужності, яке здатне витримувати тривалі навантаження. Джерело може працювати в режимі напівавтоматичного зварювання (MIG/MAG), а також у режимі ручного дугового (MMA) зварювання. При роботі в режимі напівавтомата доступне класичне зварювання дротом суцільного перетину (0.8 - 1.6 мм) та зварювання порошковим дротом (FCAW).
Апарат розрахований на стаціонарне застосування з коробки, але може бути встановлений на візок для отримання мобільного зварювального посту. Подавальний пристрій та зварювальне джерело рознесені кожен у свій корпус. Усередині пристрою подавання дроту встановлений міцний і потужний механізм на 4 ролики, що дозволяє використовувати пальники з довжиною шланг-пакета до 5 м. Всередині захисного боксу можливе встановлення касет найпоширеніших типів із вагою дроту до 15 кг.
Органи керування Jasic MIG-400 (N361) розподілені між передньою панеллю самого джерела та панеллю пристрою подавання дроту. За допомогою ручок-регуляторів з плавним ходом можна задати:
- швидкість подачі дроту та напруга (пристрій, що подає)
-
величину індуктивності (джерело)
-
напруга та силу струму заварювання кратера (джерело)
-
Також на панелі джерела встановлено два дисплеї для індикації сили зварювального струму та зварювальної напруги. На задній панелі джерела встановлено роз' єм для підключення підігрівача захисного газу (~36В).
Міцний металевий корпус надійно захищає електронну начинку від пошкоджень, а продумана система тунельного охолодження та транзистори IGBT в основі схеми перетворення дозволяють забезпечити ПВ 100% на максимальному струмі. У процесі роботи компенсуються стрибки (± 15%) вхідної напруги. Jasic MIG-400 (N361) розрахований на роботу в приміщенні (IP21S) при температурах від -5 до +40 ° C та живиться від промислової електромережі 380В (3 фази). Вага джерела 41 кг.
Стандартний функціонал:
- режими зварювання (MIG/MAG, FCAW, MMA)
-
режими роботи джерела 2Т/4Т
-
регульована індуктивність
-
функція заварювання кратера
-
індикація перегріву/перевантаження
-
роз' єм підключення зовнішнього підігрівача газу
В комплекті:
- джерело зварювання Jasic MIG-400 (N361) – 1 шт.
-
механізм подавання дроту P04505 – 1 шт.
-
клема маси з кабелем (з перетином кабелю 35 мм2, 3м) – 1 шт.
-
шланг-пакет з' єднувальний (з перетином кабелю 35 мм2, 5 м) – 1 шт.
-
блок рідинного охолодження (4 л) – 1 шт.
-
пальник рідинного типу Abicor Binzel MB-501 (3м) – 1 шт.
-
візок – 1 шт.
-
коліщатка – 4 шт.
-
паспорт (інструкція з експлуатації) – 1 шт.
Характеристики
- Діапазон робочої напруги - 17 - 34 В
-
Зварювальний струм MIG/MAG (min) - 60
-
Зварювальний струм (ПВ 100%) - 400 А
-
Споживана потужність (повна) - 17.8 кВА
-
Споживана потужність (активна) - 16.55 кВт
-
Напруга холостого ходу - 62 В
-
Швидкість подачі дроту - 1.0 - 21 м/хв.
-
Кількість роликів - 4
-
Тип зварювальної касети - D200, D270, D300, BS300
-
Діаметр зварювального дроту - 0.8/ 0.9 / 1.0 / 1.2/ 1.6 мм
-
Коефіцієнт потужності (cos φ) - 0.93
-
ККД - 85 %
-
Ступінь захисту - IP21S
