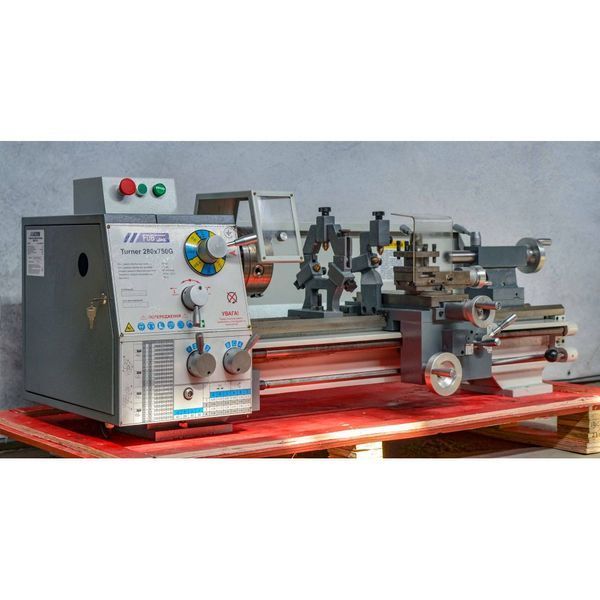

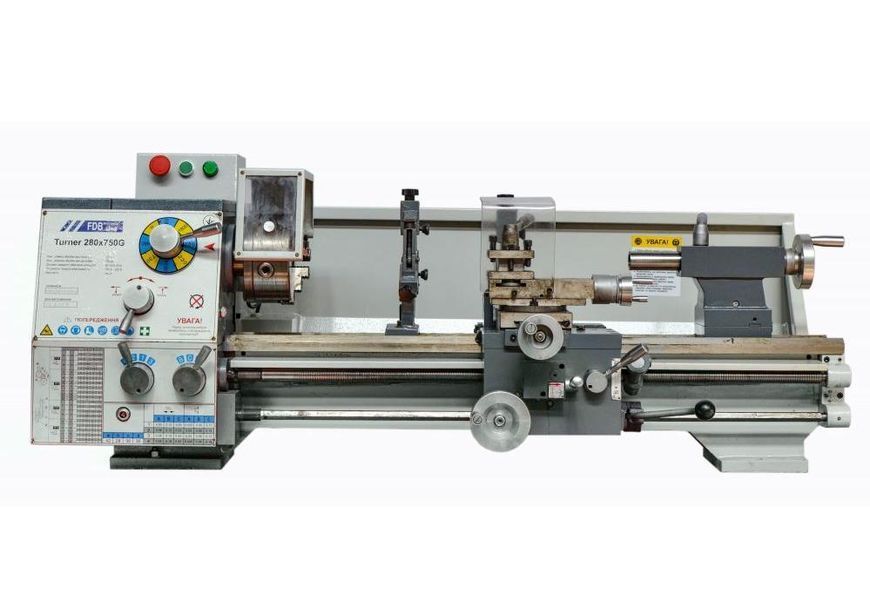

Універсальний токарно-гвинторізний верстат FDB Turner 280x750G призначений для обробки врівноважених заготовок і деталей тіл обертання діаметром до 280 мм і граничною довжиною до 750 мм. Верстат стандартно характеризується високою якістю виконання, надійністю, зручністю в експлуатації та обслуговуванні. Turner 280x750G призначений для експлуатації в умовах одиничного виробництва, на підприємствах з невисоким навантаженням.
Особливості :

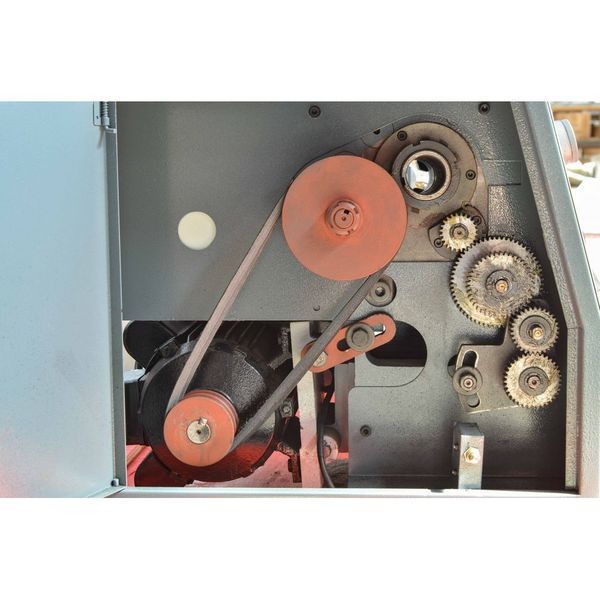

- Нарізання різьблення без зміни шестерень в «гітарі»
-

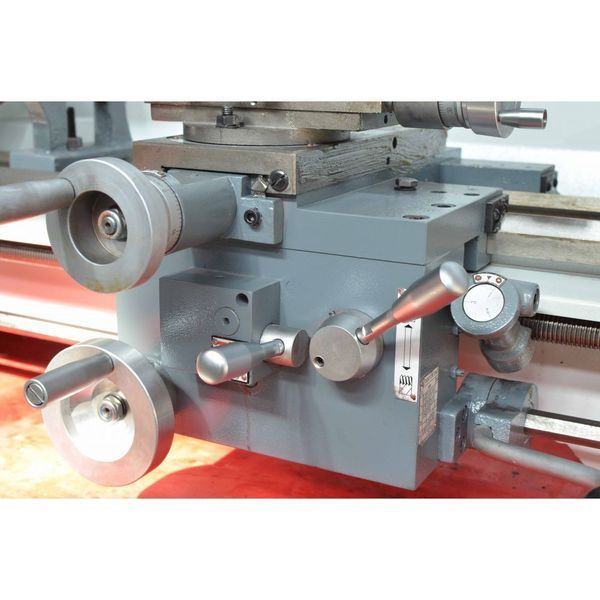

Автоматична поздовжня подача
-
Автоматична поперечна подача
-
Реверс коробки подач
-
Загартовані та шліфовані напрямні станини
-
Загартований шпиндель (DIN 6350)
-
Праве/ліве обертання шпинделя
-

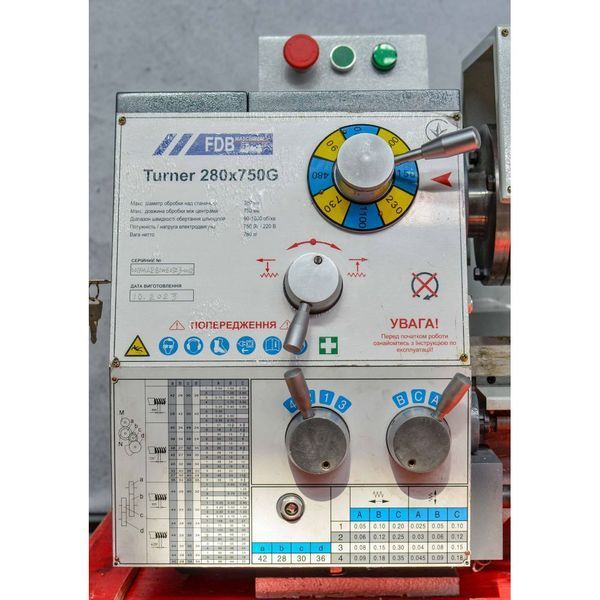

Механічна коробка перемикання швидкостей і подач
-

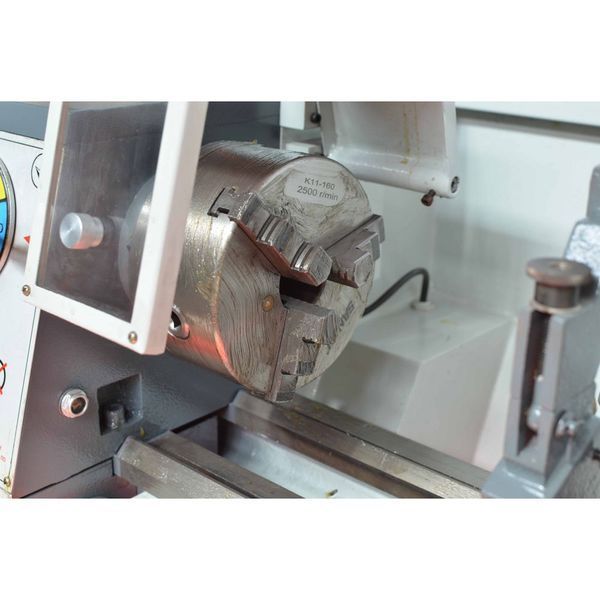

Кожух патрона з кінцевим вимикачем
-
Трапецеїдальне різьблення ходового гвинта
-
Металокерамічні підшипники ходового гвинта
-
Призматичні напрямні станини
*Верстат не комплектується тумбою!
Характеристики
- Модель - Turner 280x750G
-
Відстань між центрами, мм - 750
-
Максимальний діаметр оброблюваної заготовки над станиною, мм - 280
-
Максимальний діаметр оброблюваної деталі над поперечними санчатами супорта, мм - 167
-
Ширина станини, мм - 170
- Діаметр наскрізного отвору шпинделя, мм - 38
-
Конус шпинделя - МТ5
-
Діапазон швидкостей шпинделя, об/хв - 90-1800
-
Число швидкостей шпинделя - 8
-
Діапазон швидкостей поперечних подач каретки супорта, мм/об. - 0,025-0,18
-
Діапазон швидкостей поздовжніх подач супорта, мм/об. - 0,05-0,35
-
Діапазон кроку нарізування метричних різьблень, мм - 0.2-3.5 mm (18)
-
Діапазон кроку нарізування дюймових різьблень, виток на дюйм - 4.5-48 T.P.I (34)
-
Максимальне поздовжнє переміщення каретки супорта, мм - 75
-
Максимальне поперечне переміщення каретки супорта, мм - 140
-
Максимальне переміщення пінолі задньої бабки, мм - 60
-
Конус задньої бабки- МТ3
-
Максимальний розмір державки різцетримача, мм - 12х12
-
Напруга електродвигуна, В - 220
-

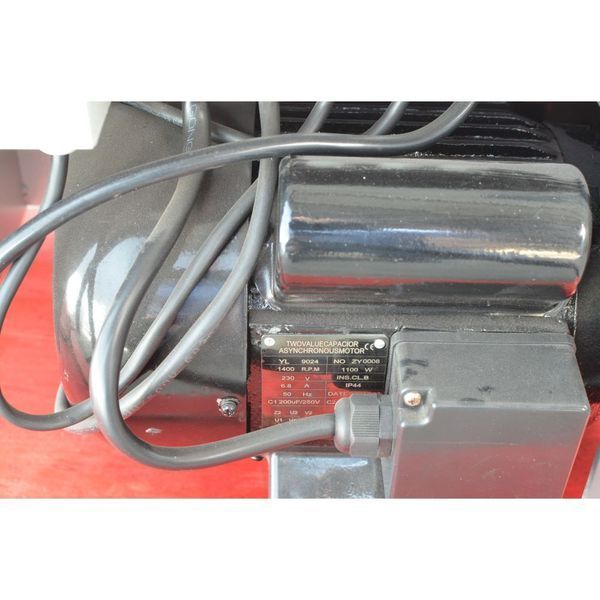

Потужність основного електродвигуна, кВт - 1,1
-
Розміри верстата в упаковці (Д*Ш*В), мм - 1500x700x1300
-
Вага верстата нетто, кг - 280
