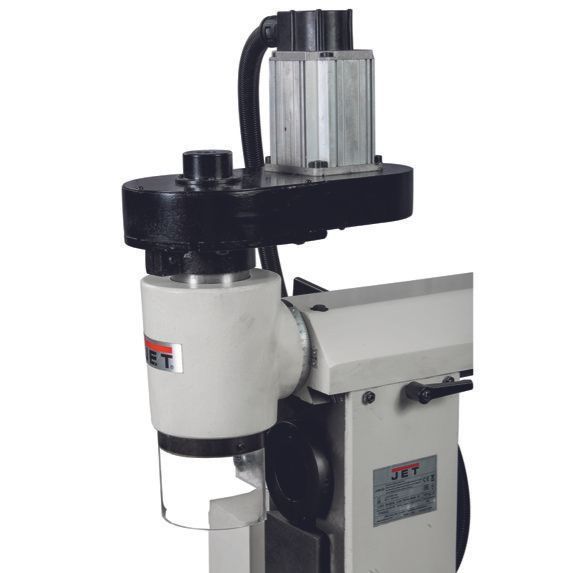

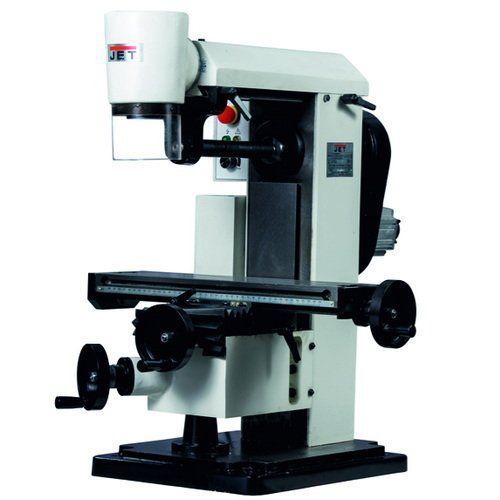

Верстат JUM-X2 являє собою модель універсального фрезерного верстата, призначеного для виконання широкого спектру технологічних операцій. Верстат виготовляється компанією JET у настільному варіанті, має живлення від електромережі напругою 230 В. Модель може використовуватись у домашній обстановці, на виробництві. Технічні можливості обладнання дозволяють виконувати свердлильні та фрезерні роботи у вертикальному та горизонтальному положенні. Верстат оснащений механізмом переустановки фрезерної головки горизонтальне положення для виконання складних технологічних операцій без переустановки заготовки. Для зручності обробки заготовок складної конфігурації модель JUM-X2 має функцію подачі робочого столу відразу по трьох осях. Голова може здійснювати поворот вліво і вправо в діапазоні 0-45 0. Верстат має універсальну конструкцію, володіючи міцною та стійкою основою. Настільне виконання дозволяє використовувати верстат із максимальною ефективністю. Модель розрахована працювати зі шпинделем під конус МК-3. Максимально допустимий діаметр різальних інструментів при свердлінні становить 16 мм. Допустимий діаметр торцевої фрези для роботи на верстаті – 63 мм. Хід пінолі у цій моделі відсутній. Виліт шпинделя становить 265 мм. Верстат комплектується свердлильним патроном, оправленням під горизонтальний шпиндель.
Обладнання має потужний електродвигун 0,75 кВт, що забезпечує обертання шпинделя в необхідному швидкісному режимі. Верстат JUM-X2 оснащений системою плавного регулювання частоти обертання шпинделя. Діапазон частоти обертання шпинделя 0-2500 об/хв залежно від технологічності режиму різання. Вмикання та вимикання верстатом, зміна частоти обертання шпинделя здійснюються з пульта управління, розташованого на лівій стороні стійки.
Характеристики
- Напруга, В - 230
- Максимальний діаметр свердління сталь, мм - 13
- Максимальний діаметр свердління чавун, мм - 15
- Максимальний діаметр торцевої фрези, мм - 30
- Максимальний діаметр кінцевої фрези, мм - 30
- Свердлильний патрон - 1-13
- Частота обертання вертикального шпинделя, об/хв - 0 - 2500
- Кількість швидкостей вертикального шпинделя, шт - плавно
- Шомпол - М12
- Конус вертикального шпинделя - МК-3
- Діапазон повороту вертикальної голови (вправо/ліворуч) - ±45°
- Відстань від вертикального шпинделя до столу, мм - 230
- Відстань від вертикального шпинделя до стійки, мм - 265
- Частота обертання горизонтального шпинделя, об/хв - 0 - 2500
- Кількість швидкостей горизонтального шпинделя, шт - плавно
- Конус горизонтального шпинделя - МК-3
- Відстань від горизонтального шпинделя до столу, мм - 230
- Діаметр валу під дискову фрезу - 16

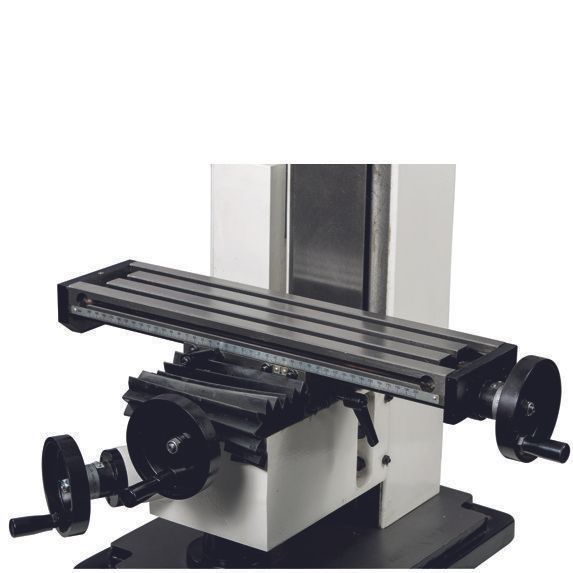

- Розмір столу по осі X і Y, мм - 460 x 120
- Хід столу по осі X та Y, мм - 300 x 120
- Хід стола по осі Z, мм - 205
- Ширина Т-подібного паза столу, мм - 12
- Кількість Т-подібних пазів столу, шт - 3
- Тип двигуна - Безколекторний
- Потужність вертикального двигуна, кВт - 0,5
- Потужність горизонтального двигуна, кВт - 0,5
- Тип верстата - Метал
- Макс. діаметр дискової фрези - 63 мм
- Нахил вертикального положення - 45° ліворуч/праворуч
- Горизонтальний шпиндель-стіл - 230 мм
- Переміщення столу по осі X/Y /Z - 300 x 120 х 205 мм
- Довжина, мм - 594
- Ширина, мм - 740
- Висота, мм - 696
- Маса, кг - 95
- Маса в упаковці, кг - 122
