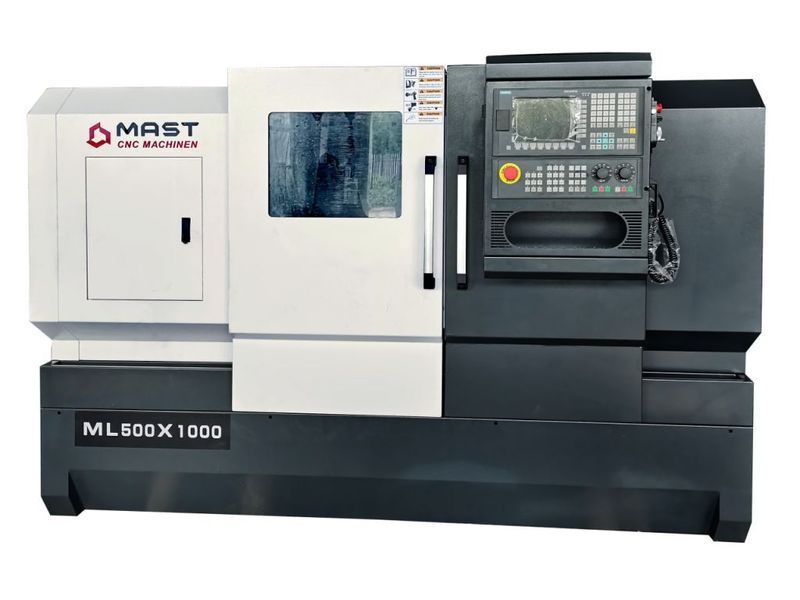

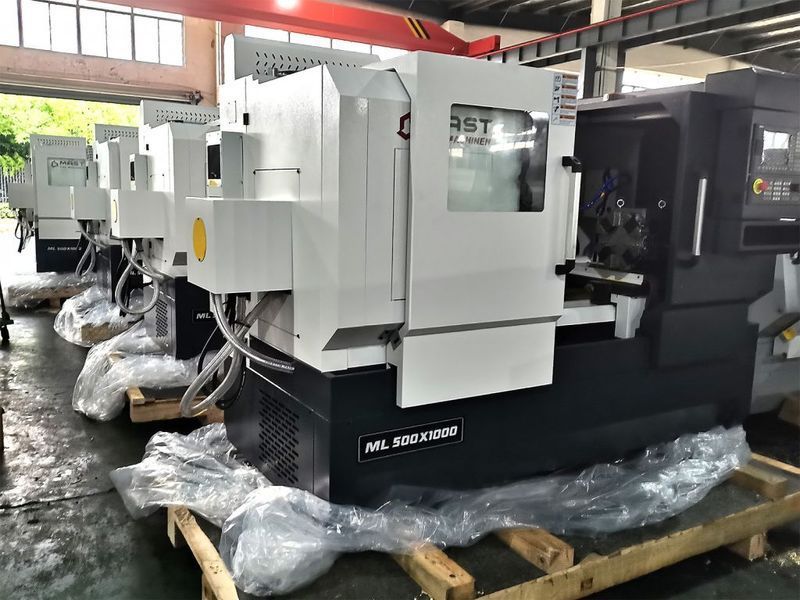

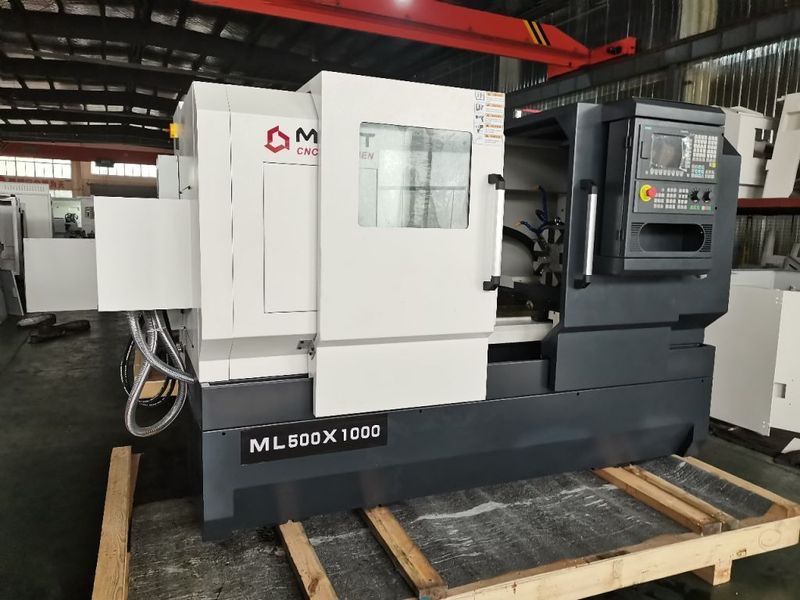

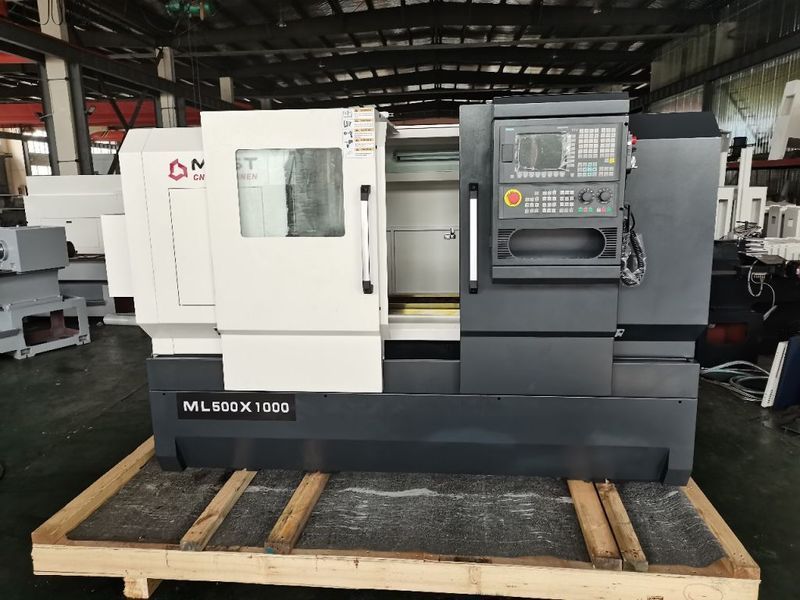

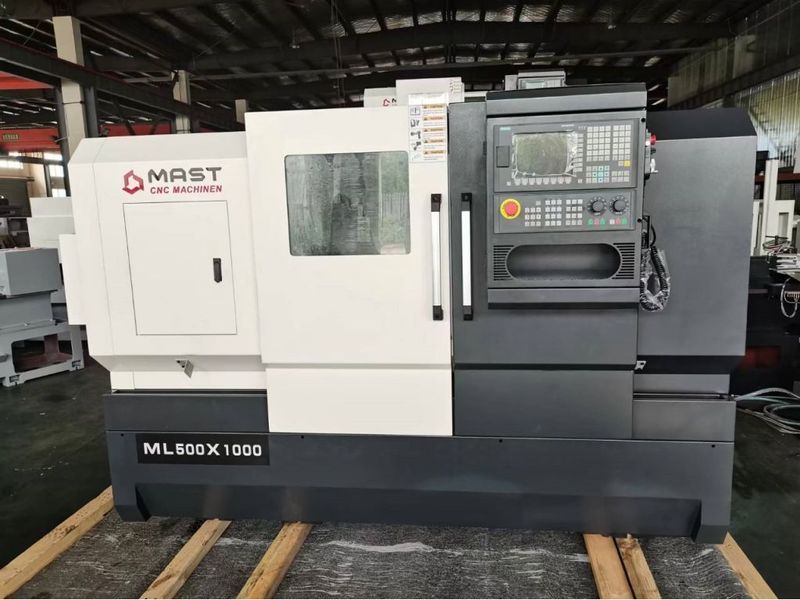

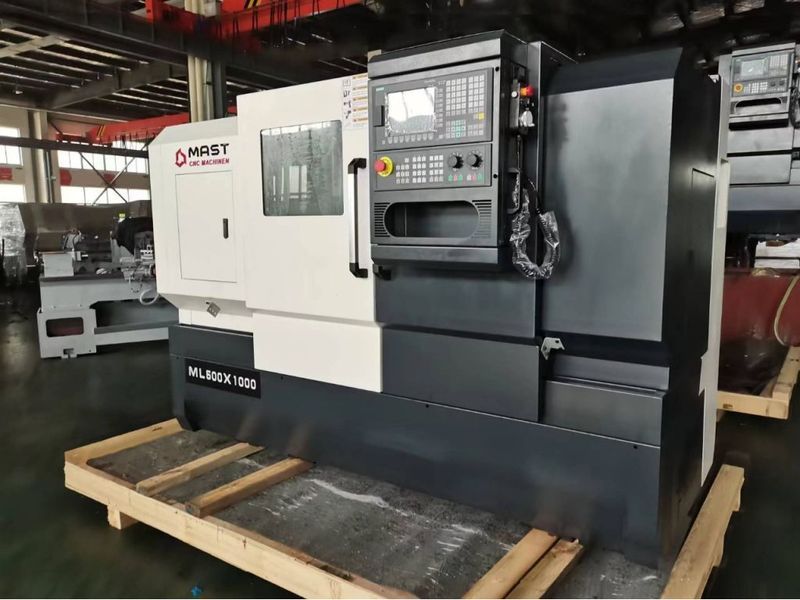

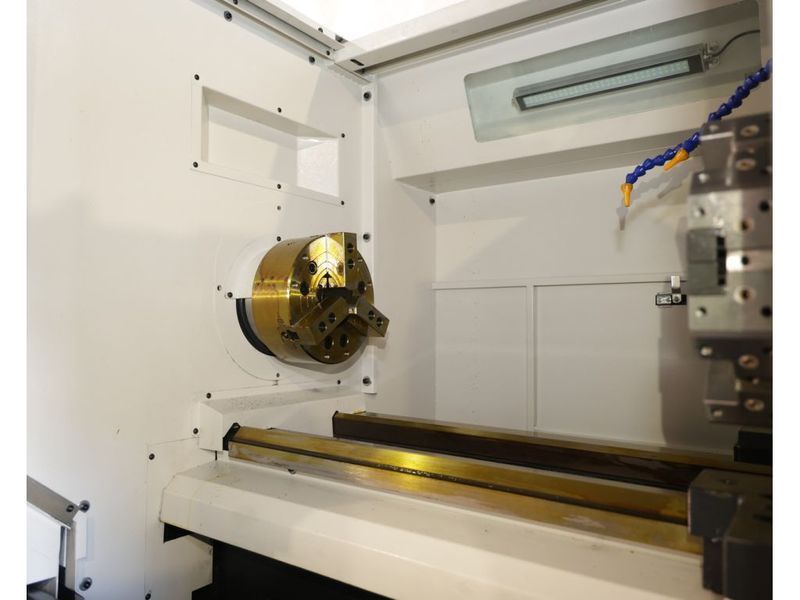

Промисловий токарний верстат з ЧПУ MAST ML 500x1000 SH8 якісно, швидко і продуктивно виконує токарну обробку внутрішніх, зовнішніх і сферичних поверхонь, нанесення різних видів різьблення зовні і всередині і свердління металевих заготовок. Управління верстатом відбувається за допомогою поширеної та популярної у всьому світі системи управління Siemens Sinumerik 808D.
Вагомими перевагами цього верстата є сервоприводи абсолютного позиціонування Siemens, які не вимагають кінцевих вимикачів для початкового позиціонування супорта, що значно підвищує рівень безвідмовності та надійності верстата на виробництві.

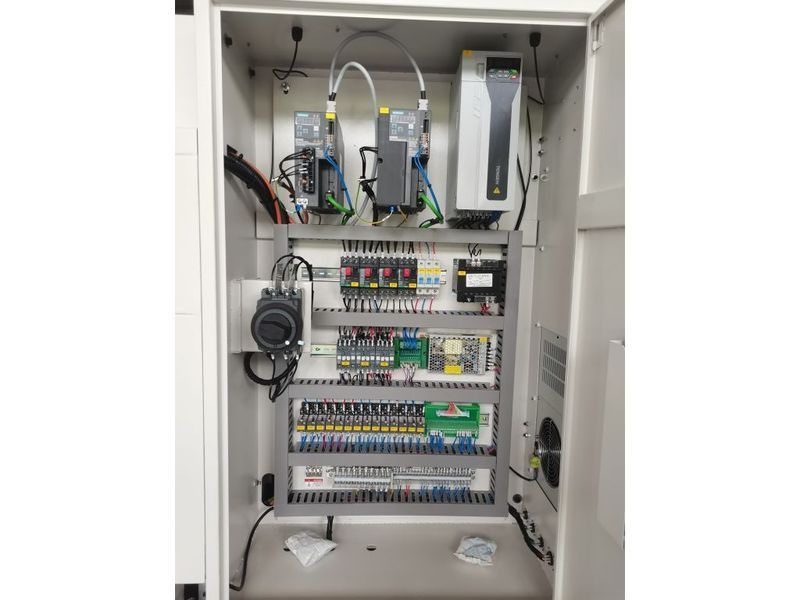

Система охолодження щита електроніки зменшить теплове навантаження на електронні компоненти верстата (а це частотний перетворювач головного двигуна, частотні перетворювачі Siemens сервоприводів, низьковольтні блоки живлення електроніки, магнітні пускачі), що також позитивно вплине на стабільність роботи обладнання та його довговічність.
Потужність головного двигуна 11 кВт, великий отвір шпинделя 82 мм і, відповідно, великі в діаметрі підшипники шпинделя в поєднанні з цільнолитою чавунною станиною шириною 400 мм забезпечують стабільну роботу і точність при роботі на максимальних навантаженнях. Також для цих важких завдань верстат оснащений 8-позиційним револьвером під великі різці 25х25 мм.
Станина виготовлена з міцного чавуну марки аналога СЧ25 (саме така марка застосовується у станкобудуванні) та вилита єдиним моноблоком. Дві 90-градусні V-подібні напрямні рейки укріплені поверхневим гартуванням (струми високої частоти) з твердістю HRC 50 і відшліфовані. Як супорт, так і задня бабка мають одну 90-градусну V-подібну спрямовуючу рейку. Подача вздовж осі Z проводиться за допомогою ШВП, закріплених перед станиною токарного верстата. Супорт та задня бабка виготовлені з чавуну СЧ20.
Область застосування токарного верстата з ЧПУ MAST ML 500x1000 SH8
Представлене обладнання буде ефективним для всіх підприємств, які мають завдання виготовлення великих серійних партій однотипних металевих заготовок.
Сфери застосування:
Даний токарний верстат з ЧПУ працює під управлінням мікрокомп'ютера і призначений для токарної обробки внутрішніх і зовнішніх циліндричних поверхонь, торцевих поверхонь, будь-яких довільних конічних поверхонь, дугових і кульових поверхонь, різного дюймового або метричного різьблення, конічної або іншої нестандартної різьблення, виготовлення валів і інших експлуатації, повним набором функцій та надійною продуктивністю.
Верстат виготовлений згідно з європейськими правилами безпеки для працюючого персоналу та відповідає всім директивам та нормам сертифікату Європейського Союзу.
Чому варто вибирати токарний верстат з ЧПУ MAST ML 500x1000 SH8
Ознайомтеся з особливостями цього верстата, що вигідно відрізняють його від аналогічного обладнання.

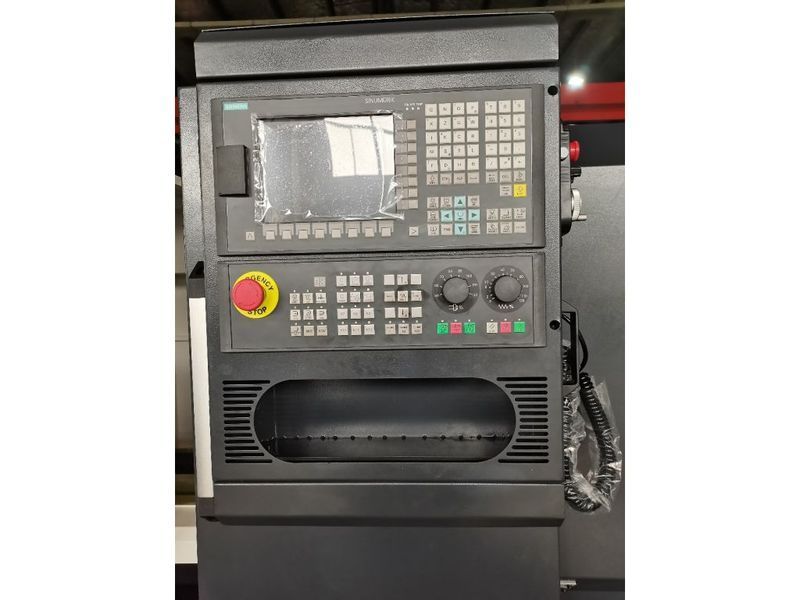

- Відома та поширена система управління Siemens Sinumerik 808D, яку знають багато фахівців з управління верстатами ЧПУ
- Сервоприводи абсолютного позиціонування Siemens не вимагають кінцевих вимикачів, що покращує показник безвідмовності в роботі верстата
- Сервоприводи та блоки керування сервоприводами Siemens
- Європейські елементи електроніки Schneider

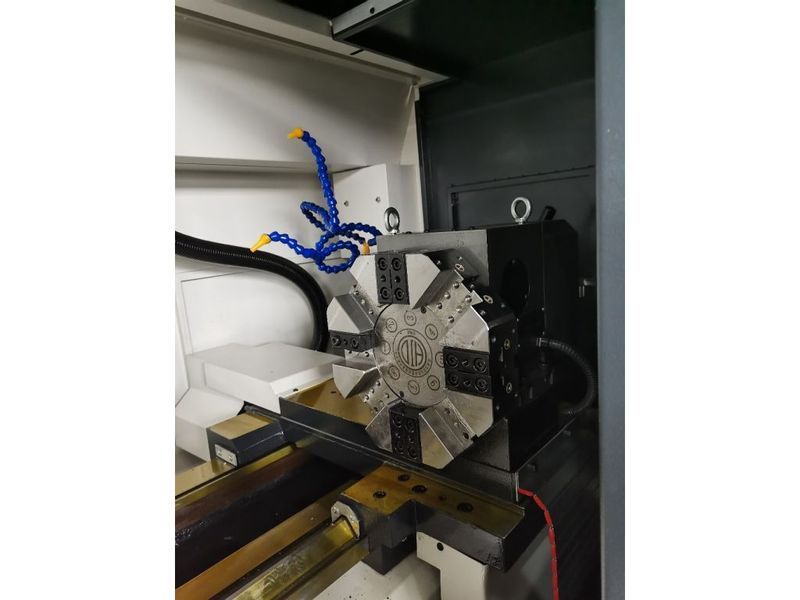

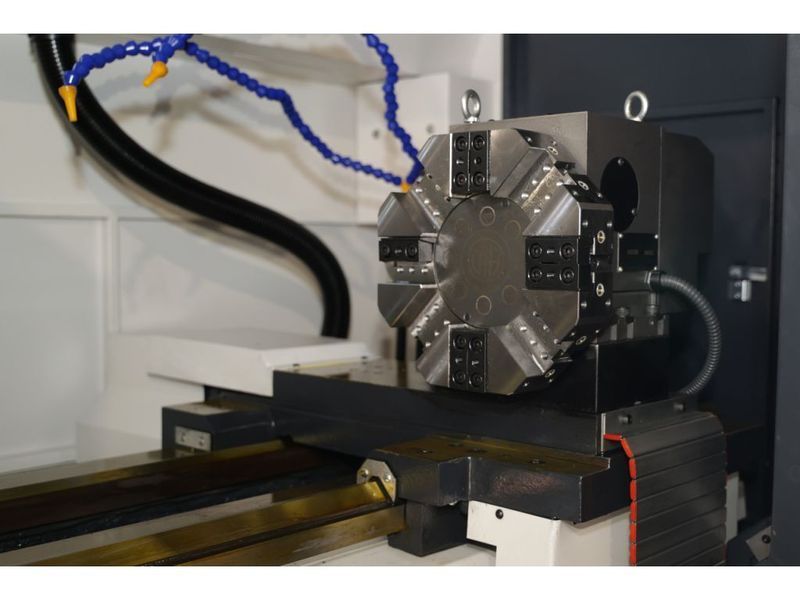

- 8-позиційний потужний револьвер, здатний витримувати нерегламентні навантаження (ударні навантаження різцями у заготівлю)

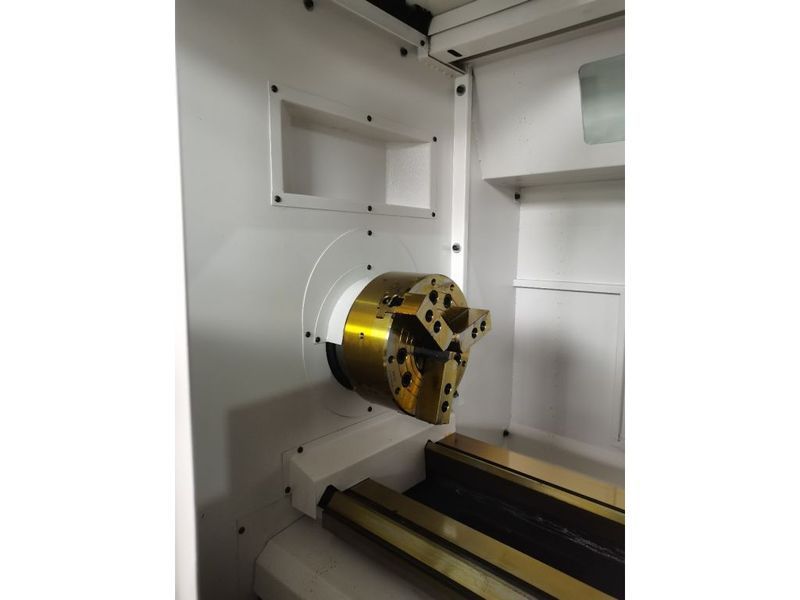

- Гідравлічний патрон 250 мм та гідравлічна задня бабка - необхідний елемент токарного верстата ЧПУ

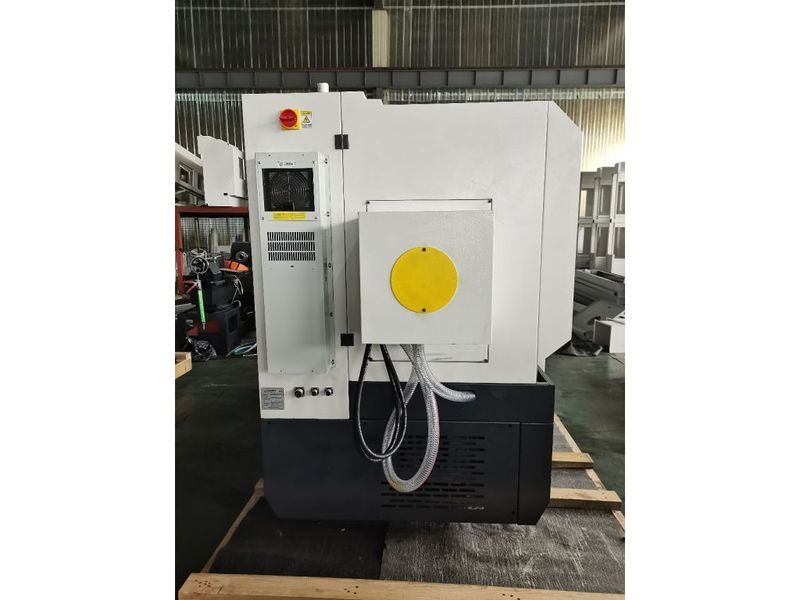

- Система охолодження щита електроніки
- Потужність основного двигуна 11 кВт
- Цільнолита чавунна станина
- Гарантійний термін – 12 місяців.
Характеристики
- Макс. діаметр обробки над шаром - мм: 500
- Макс. діаметр обробки над супортом - мм: 290
- Відстань між центрами, мм: 1000
- Діаметр отвору шпинделя — мм: 85
- Діаметр поворотного патрона - мм: 250
- Виконання патрона: Гідравлічний
- Швидкість шпинделя, оберти за хвилину: 200 - 1600

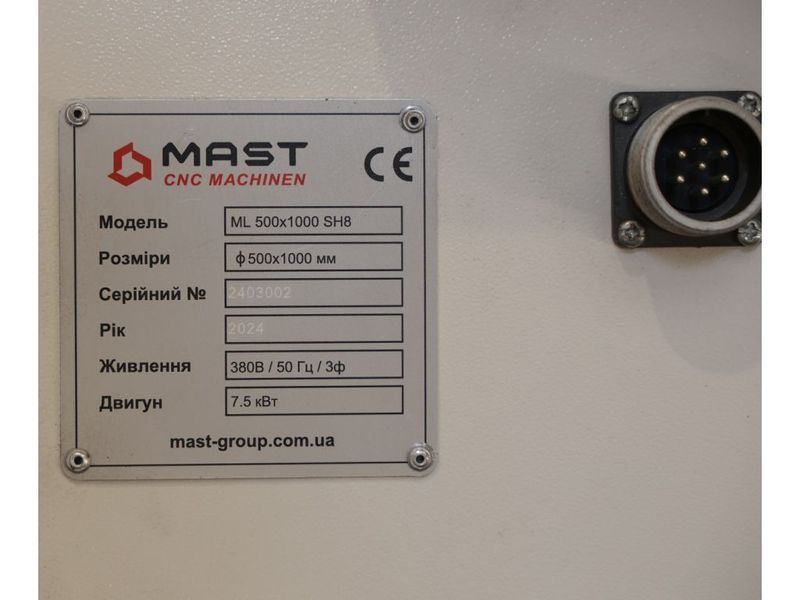

- Потужність двигуна, кВт: 7,5
- Прискорений хід по осі X, м/хв: 8
- Прискорений рух по осі Z: 8 м/хв
- Ширина столу, мм: 400
- Система ЧПУ: Sinumerik 808D
- Кількість інструментів, ПК: 8
- Розмір поперечного перерізу тримача різака, мм: 25x25
- Точність позиціонування по осі X, мм: 0,005
- Точність позиціонування осі Z, мм: 0,003
- Конус хвостової шафи (pinola): MK6
- Діаметр пір'я хвоста - мм: 80 мм
- Діапазон ходу поршня кабіни хвостового бабка, мм: 120 мм
- Тип ліжка, тип напрямного: Горизонтальний
- Вага, кг: 2000 кг
- Загальні розміри: 2450x1450x1750 мм
- Шпиндельний конус: A2 - 8
Переваги та недоліки токарного верстата з ЧПУ MAST ML 500x1000 SH8
| Плюси | Мінуси |
| Відома та поширена система управління Siemens Sinumerik | Неможливість опціонально замовити варіант із приводними інструментами на револьвері |
| Ціліснолита чавунна станина | Неможливість опціонально встановити зовнішній конвеєр для стружки |
| Європейські елементи електроніки Schneider | Неможливо опціонально встановити більший револьвер на більшу кількість інструментів |
| Гідравлічний патрон та гідравлічна задня бабка | |
| Можливість замовити підготовлений верстат під податчик прутка (барфідер) | |
| Потужний конструктив (станина+двигун+шпиндель) | |
| Доступна ціна |
Що йде в комплектації токарного верстата з ЧПУ MAST ML 500x1000 SH8
У базову комплектацію входять:
- Система керування Siemens Sinumerik 808D
- Контролери сервоприводів Siemens
- Сервоприводи абсолютного позиціонування Siemens
- Компоненти електроніки Schneider
- Різцеутримувач 25x25 mm на 8 інструментів
- Гідравлічна задня бабця MK5
- Гідравлічний патрон 250 мм
- Тверді кулачки – комплект
- Додаткові м'які кулачки-комплект
- Обертаний центр MK5
- Система СОЖ
- Дві осьові оправки під різець
- Дві осьові оправки під свердло.
