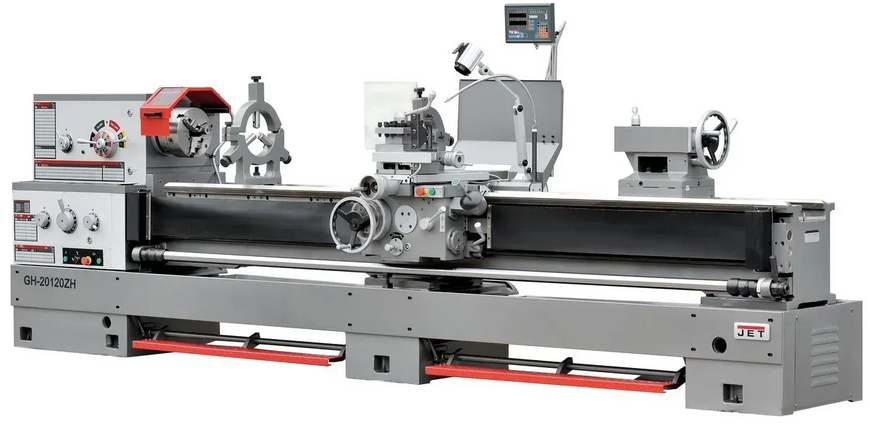

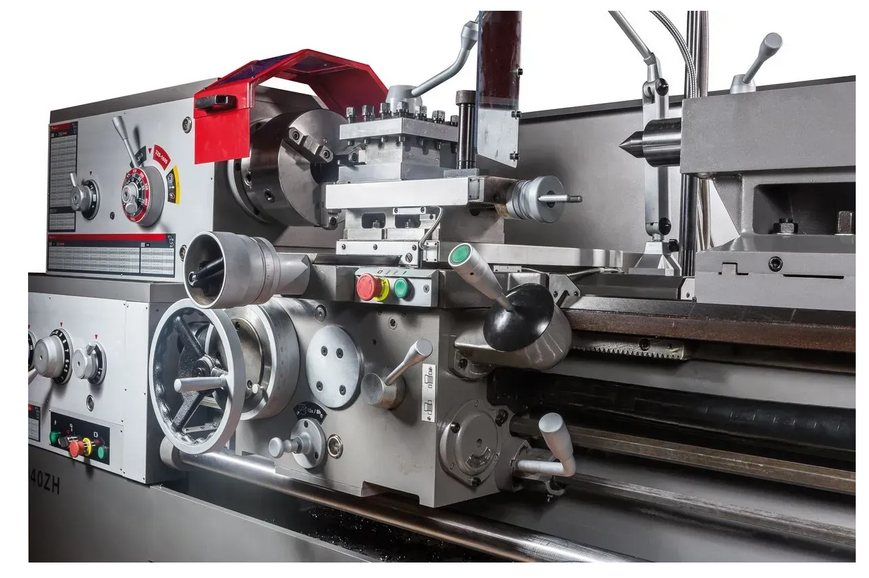

JET GH-20120ZH DRO – тяжелый токарно-винторезный станок промышленного класса для обработки крупных заготовок. JET GH-20120ZH DRO — флагманская модель в линейке GH-20XX от JET, предназначенная для работы с особо длинными и массивными заготовками. Эта модель сочетает высокую точность обработки, мощность и надежность конструкции.
Основные особенности станка
- Максимальная длина обработки: Расстояние между центрами составляет 3050 мм, что позволяет работать с особо длинными деталями без потери качества обработки.
- Высокие показатели обработки: Диаметр обработки над станиной - 500 мм, над суппортом - 310 мм, со снятым мостиком (GAP) - до 720 мм.
- Массивная станина из серого чугуна с закалёнными и отшлифованными направляющими гарантирует минимальные вибрации и стабильную точность на всем протяжении работы.

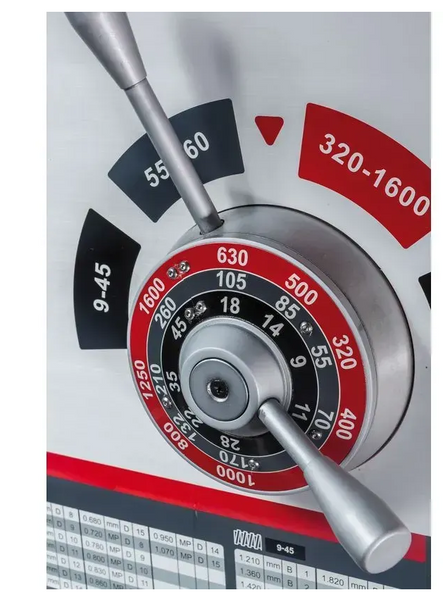

- Широкий диапазон скоростей шпинделя: 24 скорости вращения в диапазоне от 9 до 1600 об/мин обеспечивают оптимальные условия для обработки различных материалов.

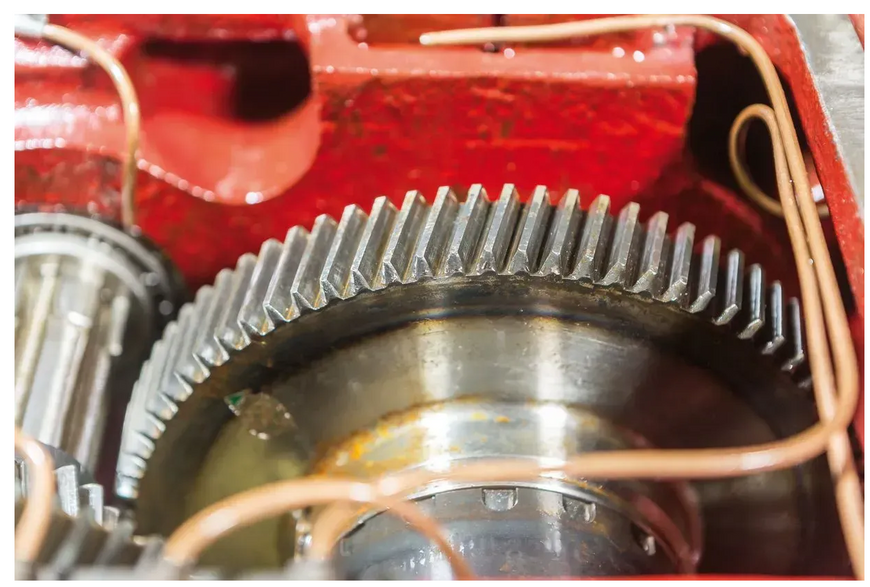

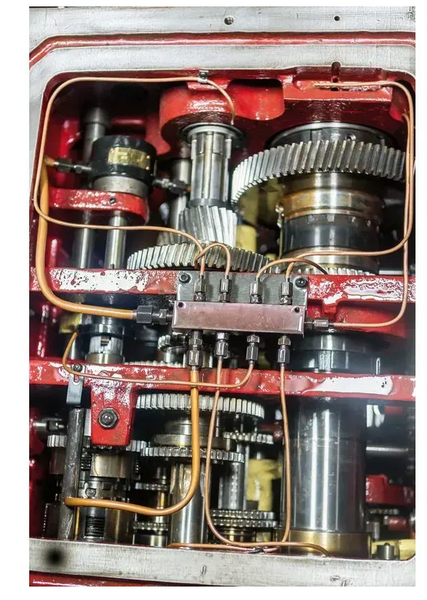

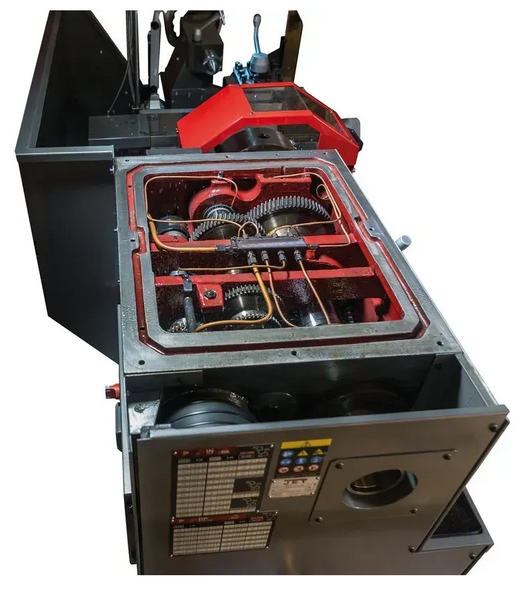

- Передовая механика: Фрикционная муфта в шпинделе, постоянная работа привода в масляной ванне, закалённые и шлифованные шестерни — все это повышает срок службы оборудования.

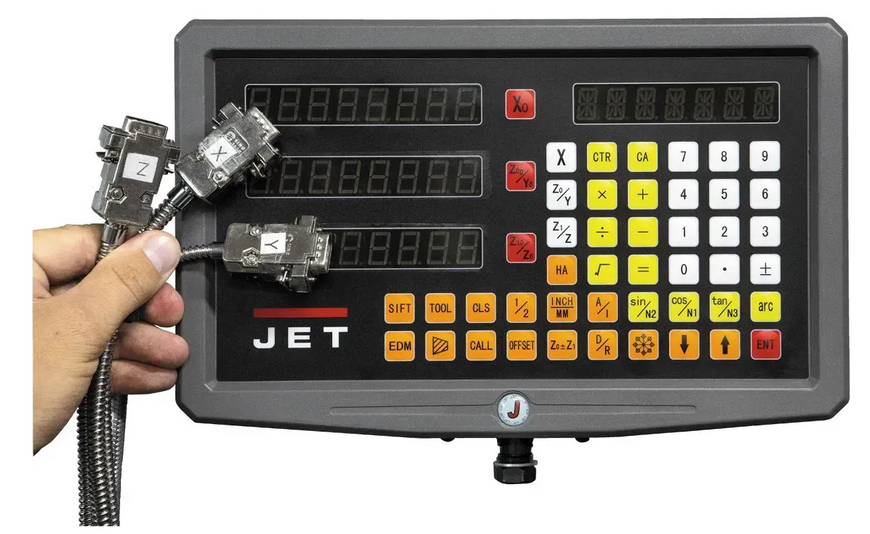

- Цифровая индикация (УЦИ): Устройство отображает точные показания по трем осям, облегчая контроль над параметрами обработки и повышая производительность.

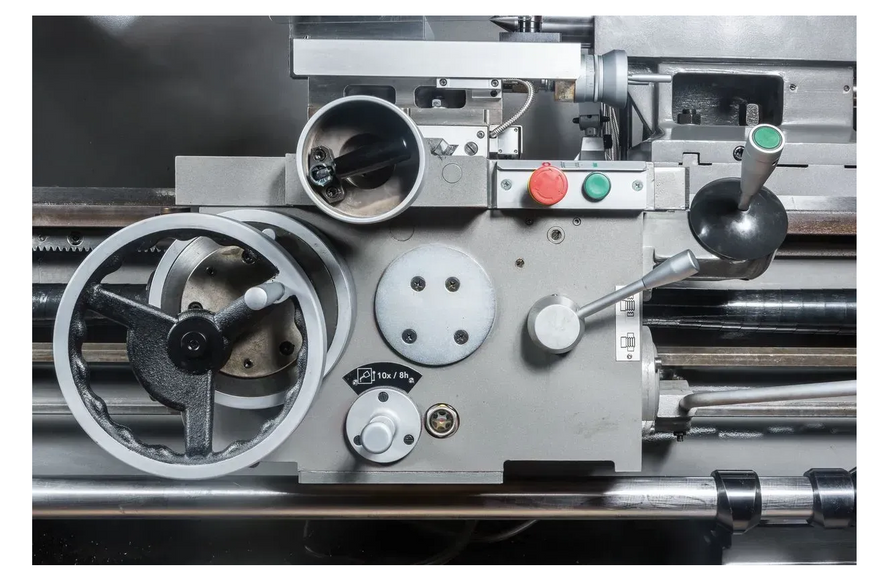

- Включение шпинделя осуществляется рукояткой на передней бабке, продольная и поперечная подачи управляются крестовым джойстиком с кнопкой ускоренного перемещения.

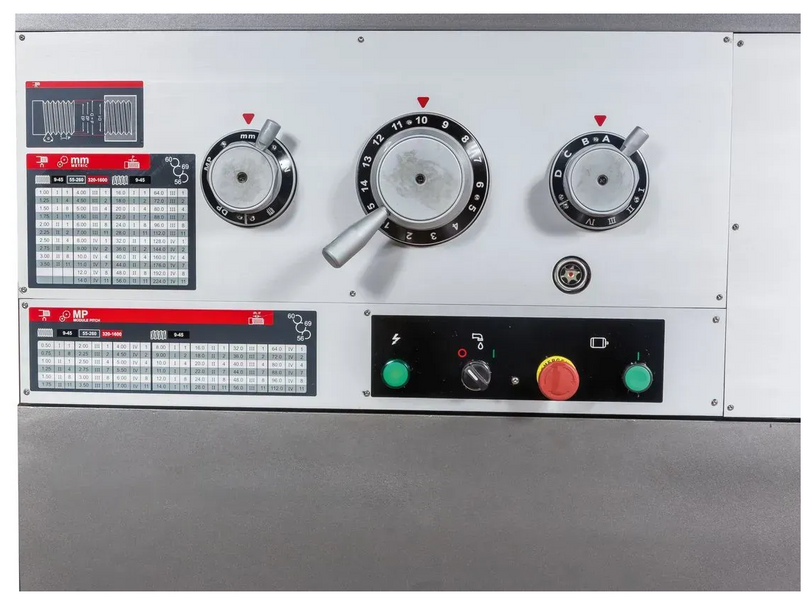

- Удобное нарезание резьбы: Коробка подач с 80 режимами позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбу без смены шестерен.
- Функция отключения подачи суппорта: Управляющий вал на шесть позиций позволяет автоматически остановить подачу в заданной точке, что удобно для серийной обработки.
- Комплектация: Система подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон, вращающийся и не вращающийся центр, переходная втулка, комплект инструмента и лампа освещения.
Характеристики
- Напряжение, В: 380
- Мощность двигателя, кВт: 7,5 (10 л.с.) S1
- Расстояние между центрами, мм: 3000 мм.
- Диаметр обточки над поперечным суппортом, мм: 310
- Диаметр обточки над станиной, мм: 500
- Частота вращения шпинделя, об/мин: 9-1600
- Количество скоростей шпинделя: 24
- Конус шпинделя: МК-7
- Диапазон продольной подачи, мм/об: 0,063-6,43
- Количество продольных подач: 80
- Диапазон поперечной подачи, мм/о: 0,027–2,73
- Количество поперечных подач: 80
- Количество метрических резьб: 46
- Макс. размер резца, мм: 32x32
- Ход поперечного суппорта, мм: 310
- Ход пинолы задней бабки, мм: 150
- Диапазон метрической резьбы, мм: 1-224
- Шаг ходового винта, мм: 12
- Ход верхнего суппорта, мм: 145
- Дюймовая резьба, TPI: 28 – 1/8
- Количество дюймовых резьб: 48
- Диапазон подвижного люнета, мм: 50-200
- Диапазон подвижного люнета, мм: 18–100
- Ширина станины, мм: 405
- Номинальный ток, А: 25
- Диаметр обточки над съемным мостиком, gap, мм: 720
- Длина съемного мостика, мм: 200
- Подключение шпинделя: DIN 55029 D1-8
- Мощность насоса СОЖ, кВт: 0,09
- Объем бака СОЖ, л: 15
- Модульная резьба, MP: 0,5 – 112
- Количество модульных резьб: 42
- Диапазон питчевой резьбы, DP: 56 – 1/4
- Количество питчевых резьб: 45
- Ускоренное перемещение продольного суппорта, м/мин: 4,5
- Ускоренное перемещение поперечного суппорта, м/мин: 2
- Внешний предохранитель, А: 25
- Подключение кабеля (H07RN-F): 4x4мм²
- Длина, мм: 4500
- Ширина, мм: 1280
- Высота, мм: 1300
- Масса, кг: 3600
- Длина в упаковке, см: 430
- Ширина в упаковке, см: 116
- Высота в упаковке, см: 210
- Масса в упаковке, кг: 3800
