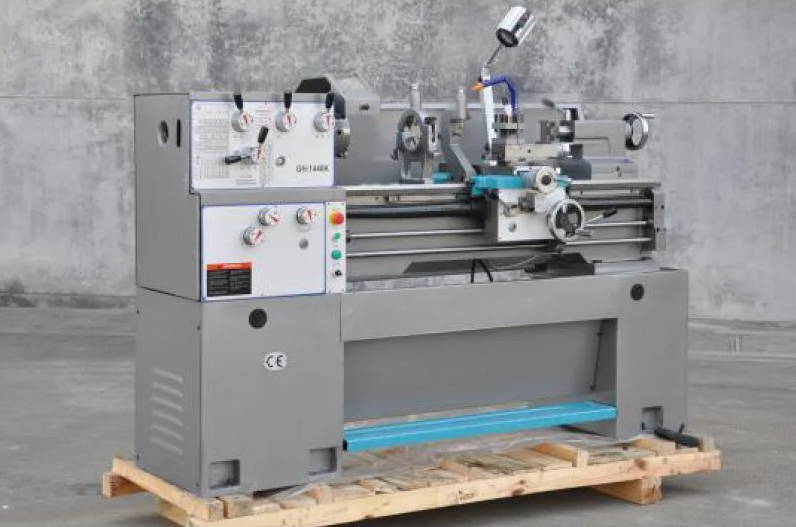

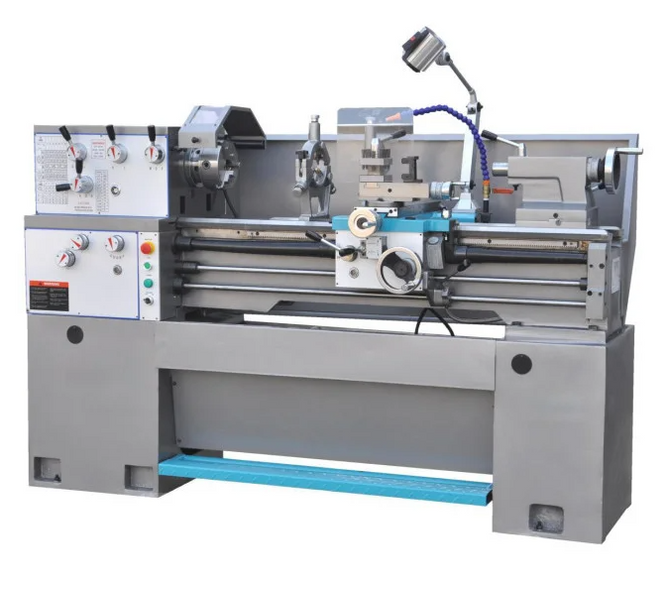

Верстат токарно-гвинторізний FDB Maschinen 360x1000K (DPA)

Універсальний токарно-гвинторізний верстат FDB Maschinen Turner 360x1000K (DPA) призначений для обробки врівноважених заготовок і деталей тіл обертання. Апарат характеризується жорсткою станиною шириною 260 мм, що забезпечує мінімальне биття шпинделя, та надійністю, що забезпечує тривалу безперебійну роботу обладнання. Завдяки технології розжареної середньочастотної індукції було досягнуто високої міцності напрямних станини. Зручне розташування органів управління робить роботу з токарно-гвинторізним верстатом більш зрозумілою та інтуїтивною. Модель FDB Maschinen Turner 360x1000K (DPA) досить проста в обслуговуванні та експлуатації, і застосовується в умовах дрібносерійного та штучного виробництва.

Особливості FDB Maschinen Turner 360x1000K (DPA)

• Укомплектовано УЦІ (пристрій цифрової індикації) на 3 осі;
• Станина шириною 260 мм;
• Ціліснолита станина з чавуну;
• Загартовані та шліфовані напрямні станини;
• Загартовані шліфовані шестірні та вали, що працюють у масляній ванні;

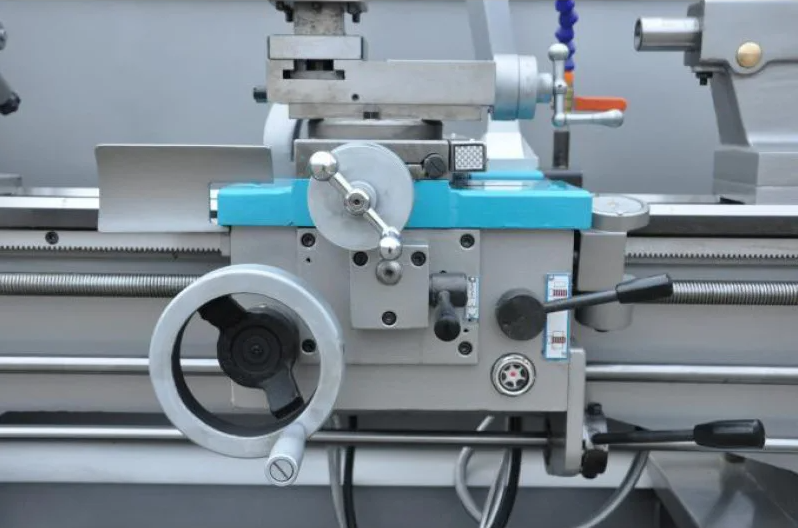

• Поздовжня та поперечна подачі супорта;
• Наочні рукоятки управління коробками швидкостей та подач;
• Система подачі СОЖ з краном, що дозує;
• Спіральний кожух ходового гвинта;
• Механічний гальмо шпинделя;
• Різьбопокажчик;
• Вироблено згідно з нормами DIN 8606.

Характеристики

• Максимальна довжина оброблюваної заготовки між центрами, мм: 1000
• Максимальний діаметр оброблюваної заготовки над станиною, мм: 360
• Максимальний діаметр оброблюваної деталі над поперечними санчатами супорта, мм: 210
• Максимальний діаметр оброблюваної деталі над виїмкою (ГАП), мм: 506
• Довжина виїмки, мм: 205
• Ширина станини, мм: 260
• Конус отвору шпинделя:  МТ5
• Діаметр наскрізного отвору шпинделя. мм: 40
• Діапазон швидкостей шпинделя, об/хв: 40-1800
• Кількість швидкостей шпинделя: 12
• Діапазон швидкостей поперечних подач каретки супорта, мм/про: 0,024-0,359
• Діапазон швидкостей поздовжніх подач супорту, мм/про: 0,043-0,653
• Діапазон кроку нарізування метричних різьблень, мм: 0,4-7
• Діапазон кроку нарізування дюймових різьблень, виток на дюйм: 4-56
• Максимальне поздовжнє переміщення каретки супорта, мм: 88
• Максимальне поздовжнє переміщення супорта, мм: 700
• Максимальне поперечне переміщення каретки супорта, мм: 170
• Максимальне переміщення пінолі задньої бабки, мм: 120
• Конус задньої бабки: МТ3
• Максимальний розмір державки різцетримача, мм: 16
• Напруга електродвигуна, В: 380
• Потужність електродвигун, кВт: 2,2
• Пристрій цифрової індикації (УЦІ):  Так
• Наявність системи подачі змащувально-охолоджувальної рідини (СОЖ):  Так
• Наявність місцевого освітлення: Так
• Розміри верстата в зборі (Д*Ш*В), мм: 1900*710*1170
• Вага верстата нетто, кг:1250
