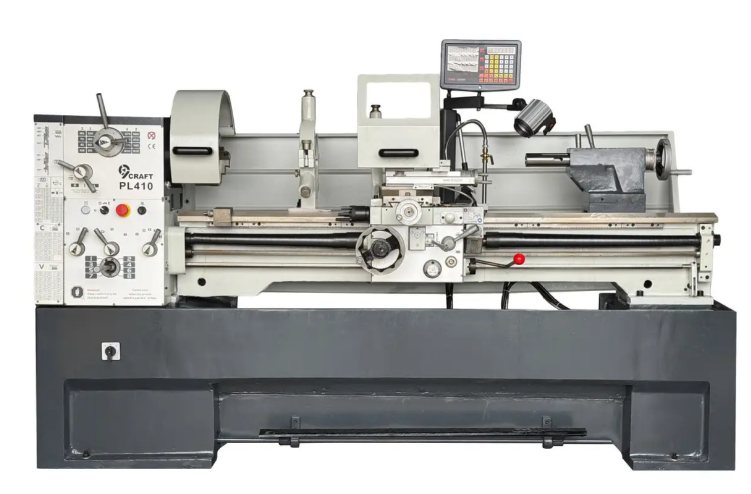

Універсальний токарно-гвинторізний верстат 9craft PL410х1500

Токарно-гвинторізний верстат 9craft PL410 — це професійне обладнання для комплексної токарної обробки деталей у промисловому виробництві, на токарних дільницях, в інструментальних та ремонтних цехах. Модель вирізняється високою жорсткістю конструкції, широким діапазоном нарізання різьб і розширеною заводською комплектацією, що робить її універсальним рішенням для серійних та одиничних робіт.

Ключові особливості 9craft PL410

• Чавунна тумба — підвищена вібростійкість та стабільність точності під навантаженнями.
• Потужний електродвигун 3,3 кВт — стабільна робота на будь-яких режимах, включно з важкими різами.
• Два варіанти міжцентрової відстані (1000/1500 мм) — вибір під потреби виробництва.
• Розширена стандартна комплектація — усе необхідне для запуску та високоточної роботи.

Стандартна комплектація

• 3-осьовий пристрій цифрової індикації (DRO)
• 3-кулачковий патрон Ø200 мм
• 4-кулачковий патрон Ø250 мм
• Планшайба Ø350 мм

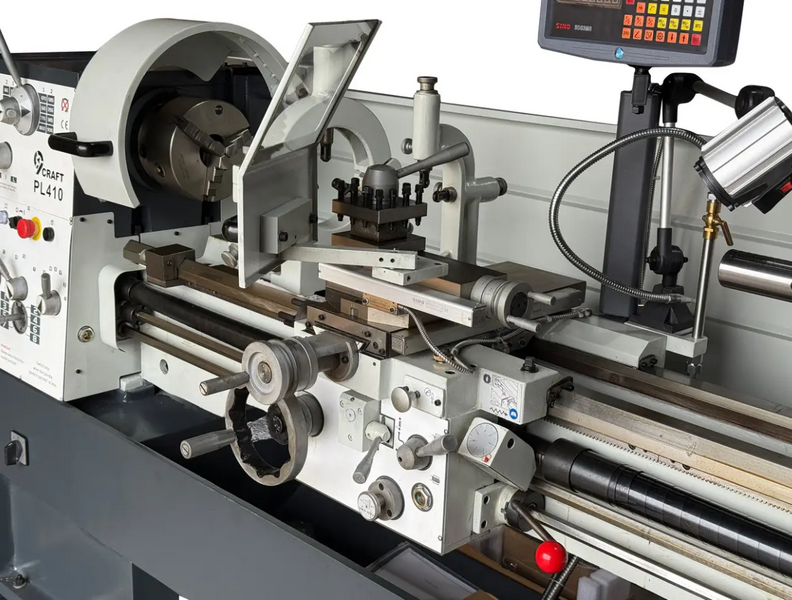

• 4-позиційний різцетримач
• Захисний екран різцетримача
• Захист ходового гвинта
• Нерухомий люнет
• Рухомий люнет
• Ножний гальмівний привод
• Система подачі СОЖ
• Робоче освітлення

Технічні характеристики

Габаритні параметри:

• Відстань між центрами: 1000 / 1500 мм
• Діаметр обробки над станиной: 410 мм
• Діаметр над вирізом (ГАП): 580 мм
• Діаметр над поперечним супортом: 250 мм
• Ширина станины: 250 мм

Шпиндель:

• Конус отвору шпинделя: КМ6
• Прохідний отвір: 52 мм

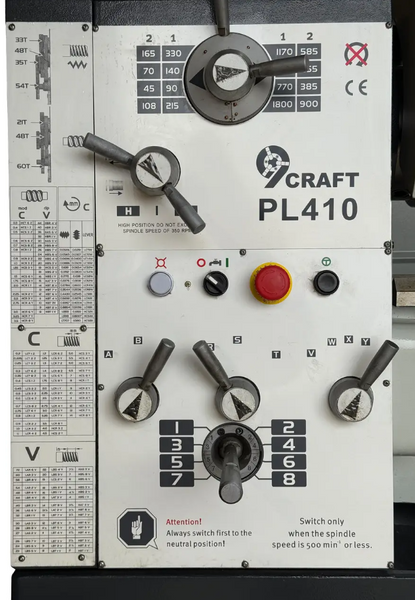

• Кількість швидкостей: 16 механічних + 2 електричні
• Діапазон швидкостей: 45–1800 об/хв

Подачі:

• Поздовжня автоподача: 0.025–0.85 мм/об (17 ступ.)
• Поперечна автоподача: 0.05–1.7 мм/об (17 ступ.)

Різьби:

• Метрична: 0.2–14 мм (39 поз.)
• Дюймова: 72–2 TPI (45 поз.)
• Модульна: 0.3–3.5 мод. (18 поз.)
• Діаметральна: 44–8 DP (21 поз.)

Подаючі вузли:

• Хід малої поздовжньої подачі: 102 мм
• Хід поперечної подачі: 210 мм

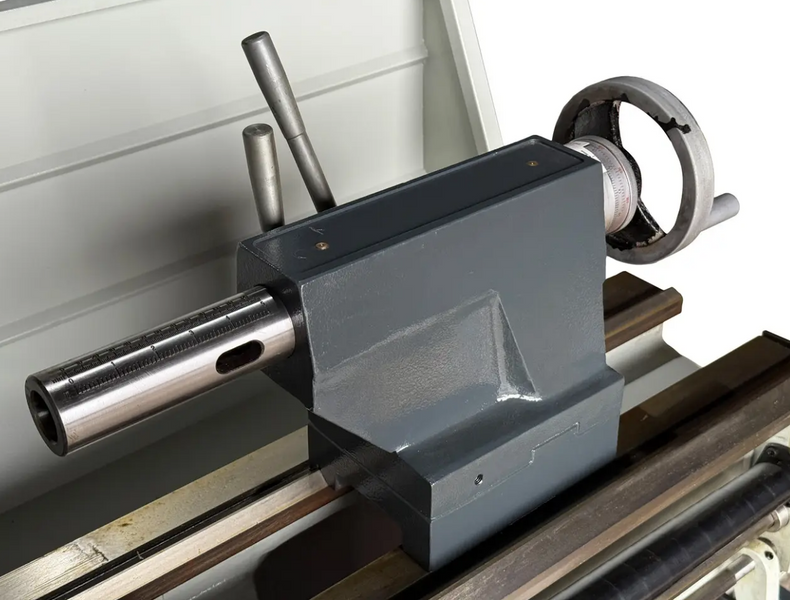

• Хід пінолі задньої бабки: 130 мм
• Діаметр пінолі: 50 мм
• Конус пінолі: MT4

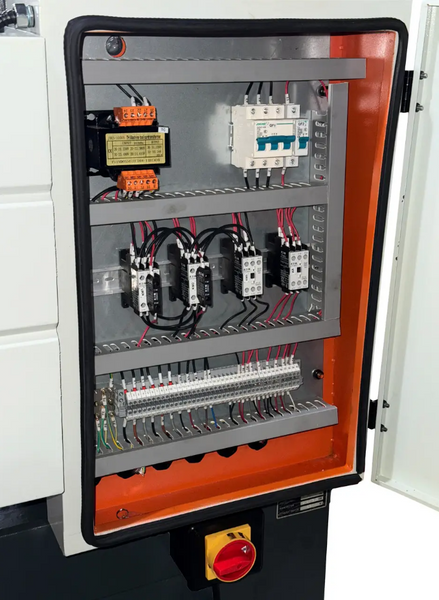

Електрична частина:

• Потужність двигуна шпинделя: 3.3 кВт
• Живлення: 380 В
• Потужність насоса СОЖ: 90 Вт

Токарно-гвинторізний верстат 9craft PL410 — надійний промисловий верстат для точної металообробки та нарізання метричних, дюймових, модульних і діаметральних різьб. Оснащений тривісною системою індикації, комплектом патронів, планшайбою та люнетами. Оптимальний для серійного та ремонтного виробництва, вирізняється високою жорсткістю, широким діапазоном швидкостей і потужним двигуном 3,3 кВт. Підходить для підприємств, майстерень та виробничих дільниць.

Характеристики

• Виробник - 9Craft
• Країна виробник - Китай
• Стан - Новий
• ЧПУ-  Ні
• Споживана потужність-  3.3 кВт
• Тип електродвигуна верстата - асинхронний
• Діаметр обробки над станиною - 410 мм
• Кількість шпинделів - 1 шт.
• Діаметр отвору шпинделя - 52 мм
• Діаметр посадкового отвору - 52 мм
• Максимальний діаметр диска - 580 мм
• Кількість швидкостей шпинделя - 32 шт.
• Відстань між центрами - 1500 мм
• Діаметр пінолі - 50 мм
• Хід пінолі 1- 30 мм
• Кількість обертів холостого ходу - 1800 об/хв
• Діаметр обточування над супортом - 255 мм
• Споживаний струм - 10 А
• Напруга - 380 В
• Частота - 50 GHz
• Вага - 2150 кг
• Довжина - 2560 мм
• Ширина - 1000 мм
• Висота - 1640 мм
• Довжина заготівлі - 1500 мм
• Ширина заготовки - 1500 мм
• Товщина заготовки - 580 мм
• Метрична різьба, М - 39 мм
• Дюймова різьба - 45 Tpi
• Конус задньої бабки - МК4
