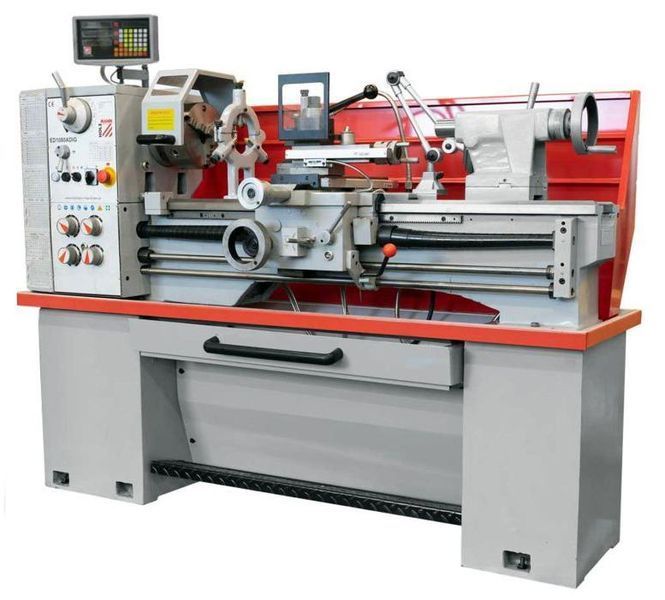

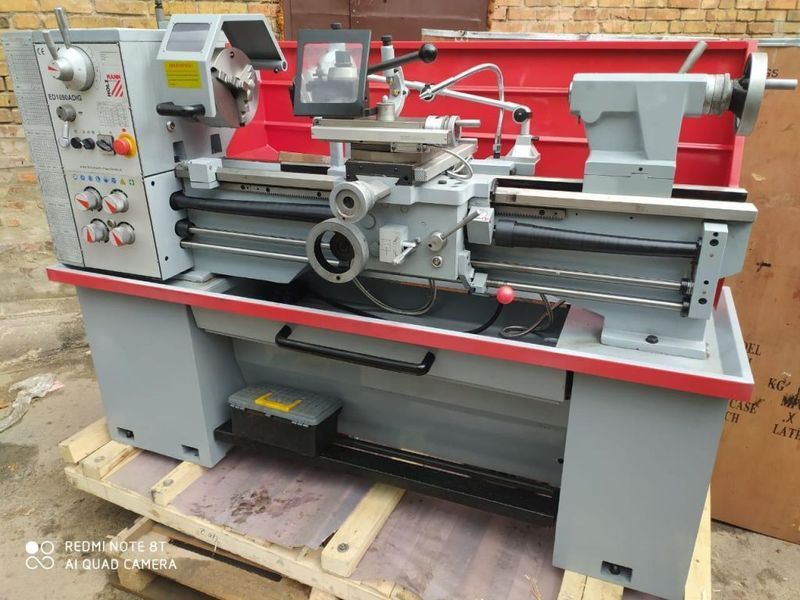

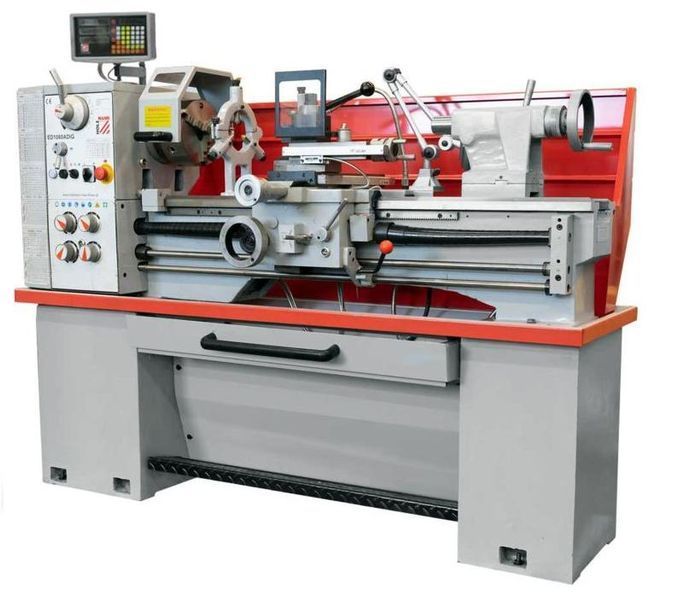

Токарно-гвинторізні верстати призначені для виконання найрізноманітніших операцій: обробки зовнішніх та внутрішніх циліндричних, конічних, фасонних та торцевих поверхонь; нарізування зовнішніх та внутрішніх різьблень; відрізки, свердління, зенкерування та розгортання отворів. Оброблюваний матеріал: сталь, чавун, леговані сплави (нержавіюча сталь), кольорові метали та легкі сплави.
Клас точності Н.
У даному верстаті збільшений діаметр отвору в шпинделі до 52 мм, стоять жорсткіші підшипники, вища частота обертання шпинделя. Для зручності роботи та підвищення точності застосовується пристрій цифрової індикації – УЦІ.
Область застосування
Токарно-гвинторізні верстати можуть знайти застосування на будь-якому металообробному підприємстві. Токарні верстати використовуються в ремонтних та столярних майстернях, механічних цехах, в автомобільному виробництві, машинобудуванні та у навчальних закладах. Головним чином застосовуються в умовах одиничного та дрібносерійного виготовлення різних деталей при чистовій обробці.
Особливості
КОРОБКА ПОДАЧ
Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.

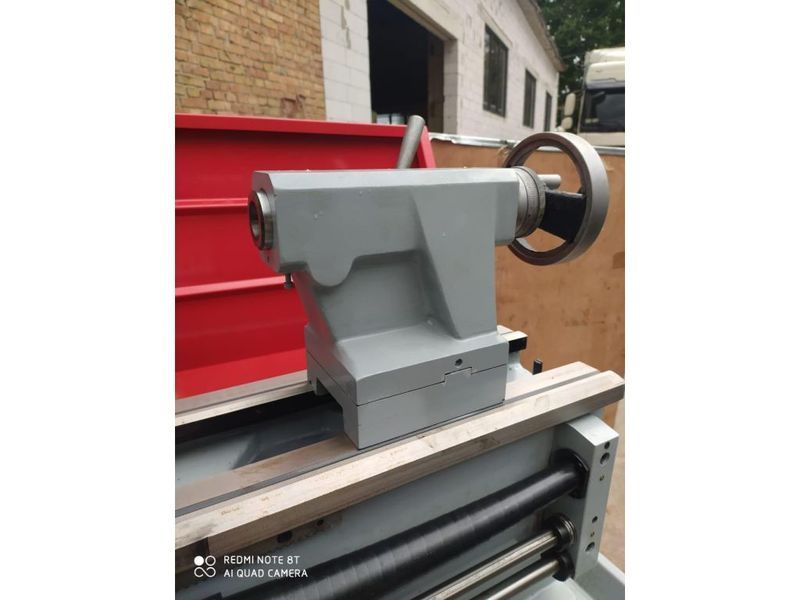

ЗАДНЯ БАБКА
Пристрій для кріплення заготівлі (при обробці в центрах), або для кріплення інструментів, таких як мітчик, плашка при нарізанні різьблення; свердл або свердлильного патрона при свердлінні отворів.

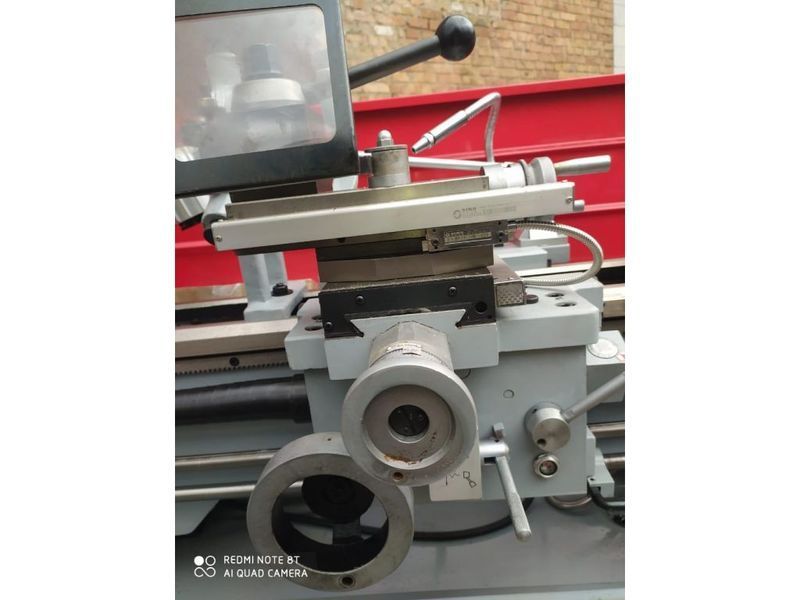

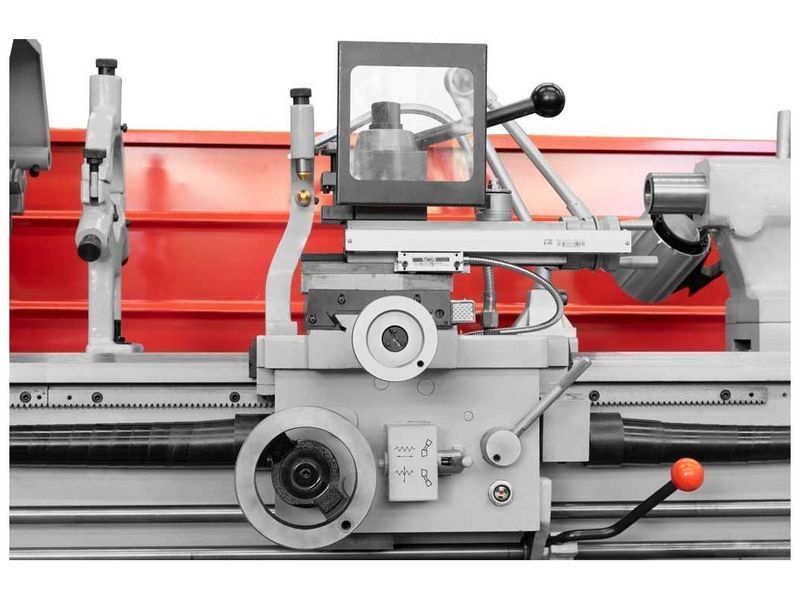

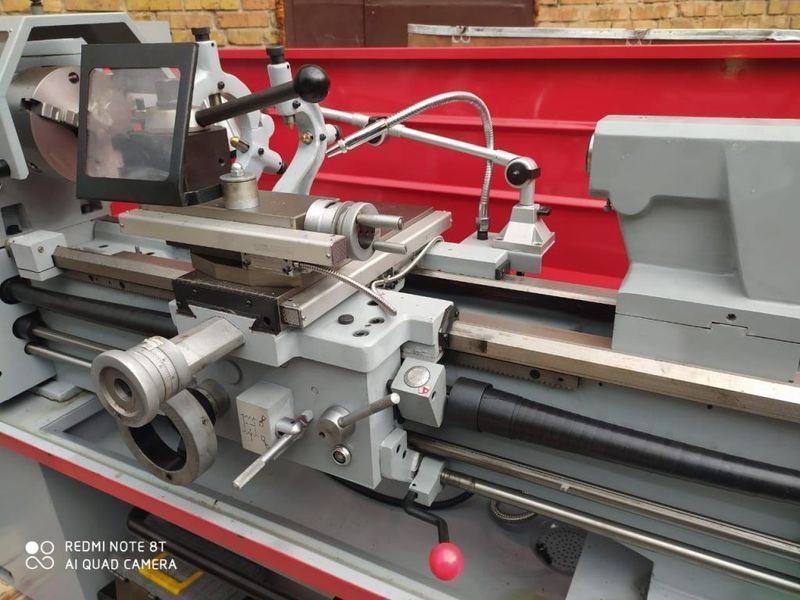

СУППОРТ
Пристосування для кріплення обробного інструменту та переміщення інструменту у заданих напрямках
ПЕРЕМИКАЧ ПОДАЧ
Багатопозиційний важіль для увімкнення автоматичного переміщення ріжучого інструменту в заданому напрямку.

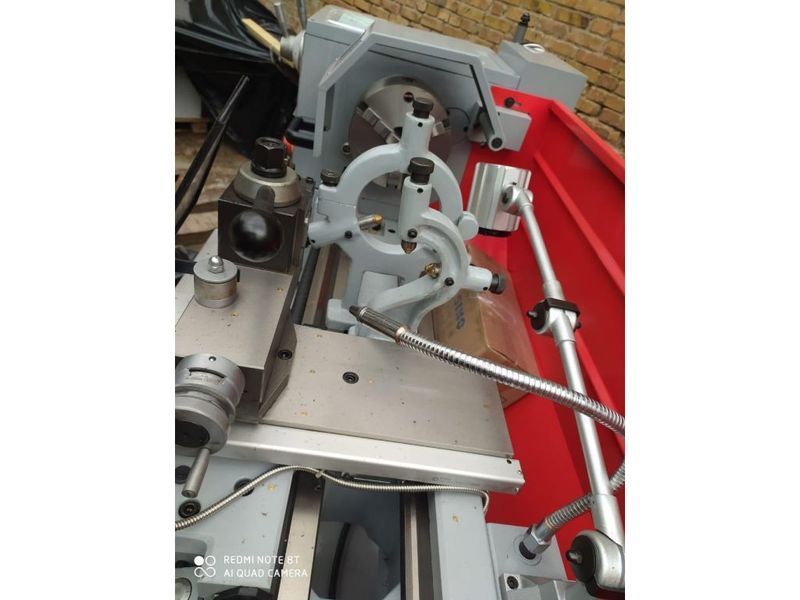

ЛЮНЕТИ
Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці, щоб уникнути прогину.
Характеристики
- Величина ходу різцевих санчат: 210 мм
- Макс. діаметр обробки над станиною: 400 мм
- Поперечна подача: 0,011-0,276 мм
- Крок метричної різьблення: 0,4-7
- Макс. поперечний переріз тримача інструменту: 20x20 мм
- Крок дюймового різьблення: 4-60 TPI (витків на дюйм)
- Конус задньої бабки: КМ4 MT4
- Величина ходу поперечних санок: 1250 мм.
- Діаметр отвору шпинделя: 52 мм
- Макс. діаметр обробки без перемички: 520 мм
- Макс. діаметр обробки над поперечними санчатами: 250 мм
- Поздовжня подача: 0,0527-1,2912 мм
- Поперечна подача: 0,011-0,276 мм
- Посадкове місце шпинделя: КМ6 MT6
- Відстань між центрами: 1080 мм
- Хід пінолі: 115 мм
- Частота обертання токарного шпинделя: 65-1810 про хв
- Крок метричної різьблення: 0,4-7
- Габаритні розміри, ШхДхВ: 760х1940х1545 мм
- Потужність двигуна: 2200
- Макс. поперечний переріз тримача інструменту: 20x20 мм
- Величина ходу каретки: 1080 мм.
- Висота центрів: 200 мм
- Вага брутто: 750 кг
- Вага нетто: 630 кг
- Гарантія: 24 міс
Комплектація
ОСВІТЛЕННЯ РОБОЧОЇ ЗОНИ
Зручна та надійна фіксація світильника у потрібних положеннях забезпечує відповідні вимоги робочого процесу.
ПЛАНШАЙБА
Планшайба призначена для встановлення та закріплення несиметричних деталей. Кріплення деталей на планшайбі здійснюється за допомогою затискних прихватів. Також планшайба дозволяє розмістити на шпинделі заготівлю неправильної форми і виключити ексцентриситет за рахунок застосування противаг.
ЛЮНЕТ РУХОВИЙ І НЕРУХОМИЙ
Рухомий і нерухомий люнети призначені для підтримки довгих заготовок при обробці, щоб уникнути прогину.

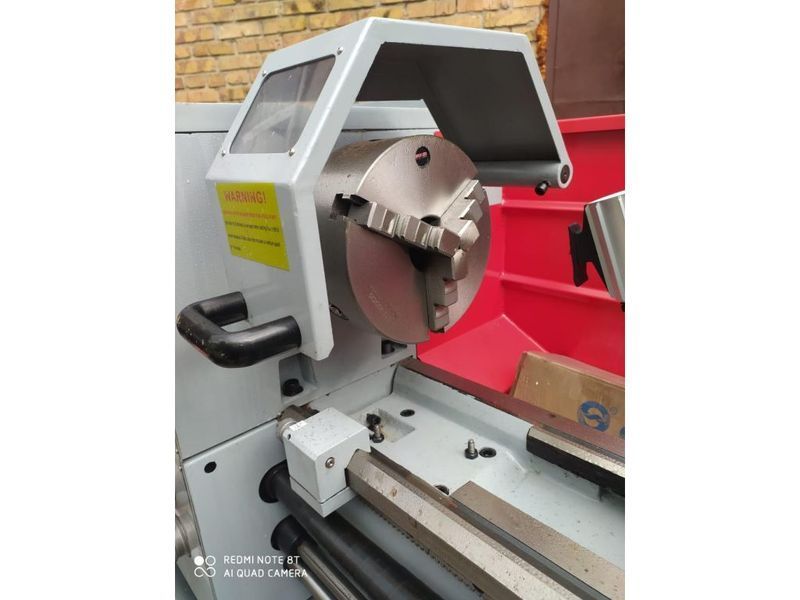

3-Х КУЛАЧКОВИЙ ПАТРОН
Самоцентруючий трикулачковий патрон призначений для встановлення та закріплення заготовок для подальшої механічної обробки.
ДОКУМЕНТАЦІЯ НА РОСІЙСЬКІЙ МОВІ
Задній центр, що не обертається.
ПРЕС-ОЛІЯ
