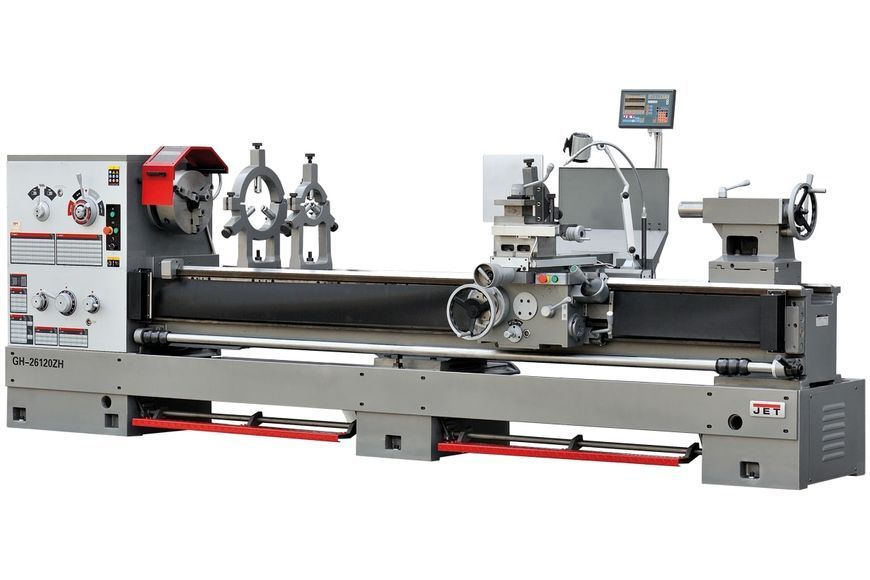

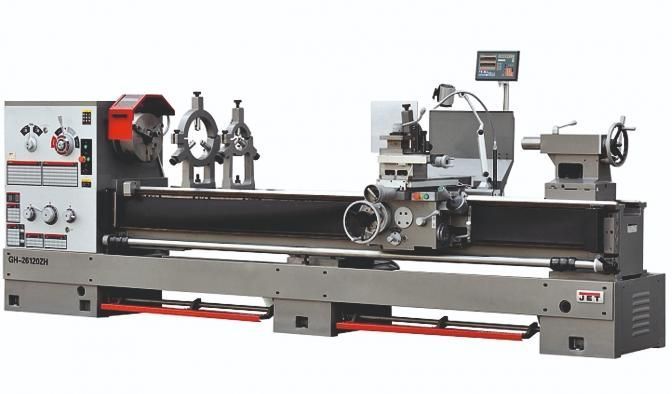

GH-26120 ZH DRO найпотужніший токарно-гвинторізний верстат у лінійці GH-26 виробництва компанії JET. У цій моделі відстань між центрами становить 3050 мм, що дозволяє обточувати довгомірні заготовки з високою швидкістю та якістю. Діаметр обробки над станиною становить 660 мм, при знятому містку gap – 880 мм. Як і належить обладнанню топ-класу, GH-26120 ZH DRO поставляється в багатій комплектації: система подачі СОЖ, УЦІ, два люнети, планшайба, 4-х кулачковий патрон, перехідна втулка, центри, що обертається і не обертається, опори для виставки верстата, набір інструмент для обслуговування, лампа освітлення – все це покупець отримує «з коробки».
Верстат обладнаний потужним асинхронним двигуном на 7,5 кВт, передбачено 12 режимів швидкостей шпинделя, включаючи режим 36 об/хв для нарізування різьблення плашкою. Биття на шпинделі даної моделі не перевищує 9 мікрон, ціна поділу ноніуса – 0,02 мм. Коробка подач має 65 встановлених режимів роботи в поздовжній та поперечній площині, що дозволяє нарізати всі основні типи різьблення. Для полегшення зміни режимів передбачено поштовховий режим запуску двигуна. Для зручності роботи оператора GH-26120ZH DRO обладнується пристроєм швидкого переміщення супорта, а також педаллю гальма та екстреного відключення. Масивна станина верстата відливається з високоякісного чавуну і служить ефективним гасителем вібрацій, а також допомагає відводити тепло від шпинделя та інструменту. Напрямні станини проходять загартування струмами високої частоти, потім шліфуються.
Особливості
- Ексклюзивний протокол приймання JET із сертифікованими допусками (DIN 8606)
- Масивна станина верстата із сірого чавуну
- Гартовані та відшліфовані напрямні станини
- Механізм плавного пуску захищає двигун та збільшує термін служби приводу

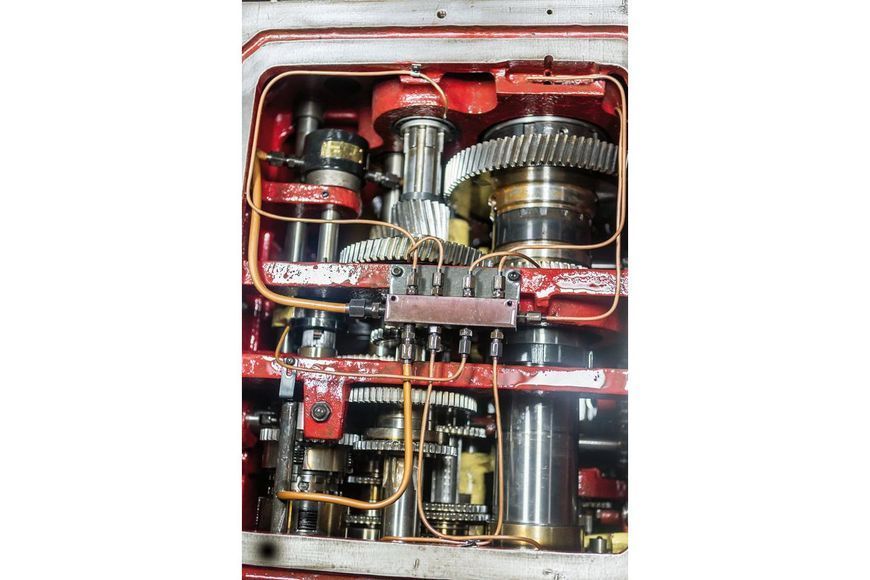

- Механізм приводу шпинделя постійно працює у масляній ванні
- Збільшений діаметр прохідного отвору
- Наявність знімного містка для збільшення діапазону оброблюваних деталей

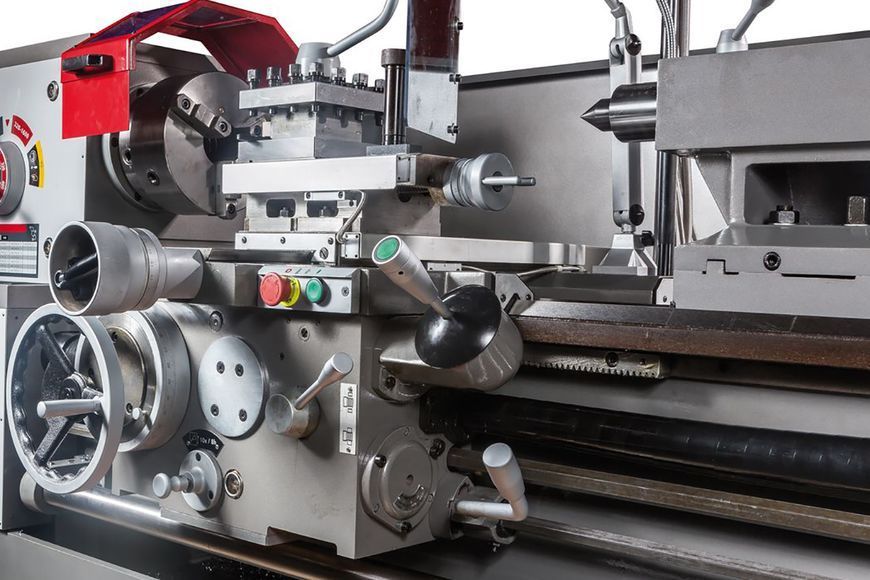

- Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення
- Товчковий режим роботи шпинделя
- Гартовані та відшліфовані шестерні в передній бабці та в коробці передач
- Регулювання зазорів направляючих за допомогою клинових планок
- Централізована система подачі мастила поздовжнього супорта
- Регульована в поперечному напрямку задня бабка для обточування конусів
- П'ятипозиційний вал з кулачками
- Передня бабка з фрикційною муфтою
Характеристики
- Напруга, В: 400
- Діаметр обробки над станиною, мм: 660
- Діаметр обробки над знімним містком, мм: 870
- Довжина знімного містка, мм: 200
- Діаметр обробки над супортом, мм: 420
- Відстань між центрами, мм: 3000
- Частота обертання шпинделя, об/хв: 36-1600
- Кількість швидкостей шпинделя: 12
- Конус шпинделя Ø: 113 1:20
- Приєднання шпинделя (затискний ексцентрик): DIN 55029 D1-8
- Отвір шпинделя, мм: Ø105
- Діапазон поздовжніх подач, мм/про: 0,063–2,52
- Кількість поздовжніх подач: 65
- Діапазон поперечних подач, мм/об: 0,027–1,07
- Кількість поперечних подач: 65
- Діапазон метричних різьблень, мм: 1–14
- Кількість метричних різьблень: 22
- Дюймове різьблення, TPI: 28 – 2
- Кількість дюймових різьблень: 30
- Модульне різьблення, MP: 0,5 – 7
- Кількість модульних різьблень: 18
- Діапазон різьблення, DP: 56 – 4
- Кількість харчових різьблень: 24
- Крок ходового гвинта, мм: 12
- Макс. розмір інструменту, мм: 32x32
- Хід поперечного супорта, мм: 370
- Хід верхнього супорта, мм: 145
- Прискорене переміщення поздовжнього супорта, м/хв: 4,5
- Прискорене переміщення поперечного супорта, м/хв: 2
- Конус пінолі задньої бабки: MK5
- Хід пінолі задньої бабки, мм: 150
- Поперечний хід задньої бабки, мм: ±15
- Діаметр нерухомого люнета, мм: 20–125/100–240
- Діаметр рухомого люнета, мм: 20–100
- Ширина станина, мм: 405
- Потужність головного двигуна, кВт: 7,5 (10 л.с.) S1
- Номінальний струм А: 18
- Кабель з'єднання (H07RN-F): 4x4мм²
- Зовнішній запобіжник А: 25
- Потужність насосу СОЖ, кВт: 0,09
- Об'єм бака СОЖ, л: 15
- Країна виробника: Китай
- Довжина мм: 4500
- Ширина мм: 1270
- Висота мм: 1460
- Маса, кг: 4250
- Довжина в упаковці, див: 480
- Ширина в упаковці, див: 116
- Висота в упаковці, див: 210
- Маса в упаковці кг: 4900
Комплектація
- 3-х кулачковий патрон Ø325 мм із прямими/зворотними кулачками
- 4-х кулачкова планшайба Ø400 мм
- Планшайба Ø630 мм, планшайба Ø250 мм
- 4-х позиційний різцетримач із фіксатором
- Упорний центр МК-5, що обертається
- Наполегливий центр МК-5
- Перехідна втулка Ø113/МК-5
- Рухомий люнет
- 2 нерухомі люнети
- Прискорене переміщення поздовжнього супорта
- Прискорене переміщення поперечного супорта
- Захист різцетримача
- Захист ходового гвинта
- Ключ для 3-х кулачкового патрона
- Ключ різцетримача
- Задня захисна стінка
- Піддон для збору стружки
- Захистний екран патрона з кінцевим вимикачем

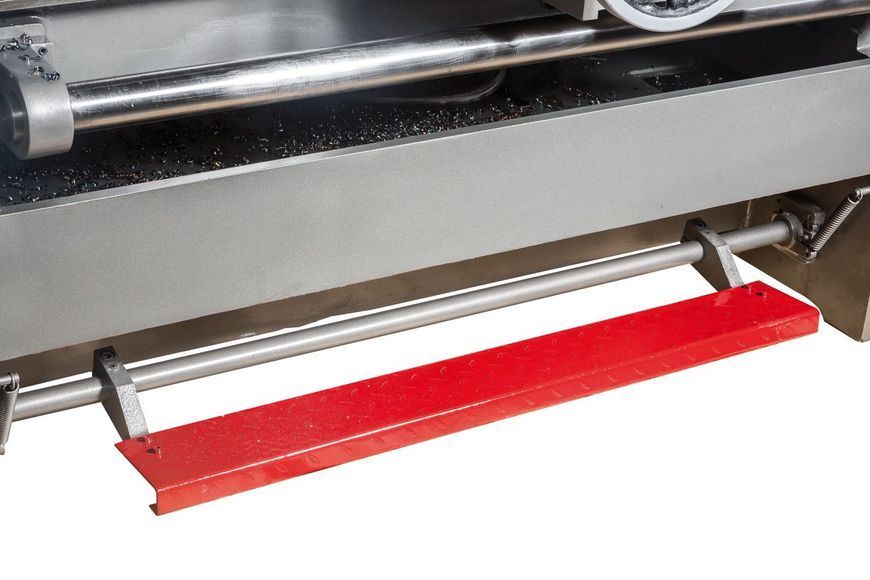

- Ніжне гальмо шпинделя з кінцевим вимикачем
- УЦІ по 3 осях, ціна поділу 0,005 мм похибка ± 1 знак
- Система підведення СОЖ
- Галогенна лампа місцевого освітлення
- Вал управління з регульованими кулачками (відключення поздовжньої подачі)
- Кінцевий упор поздовжнього переміщення
- Скринька з інструментом
- Посібник з експлуатації
- Комплект настановних опор
