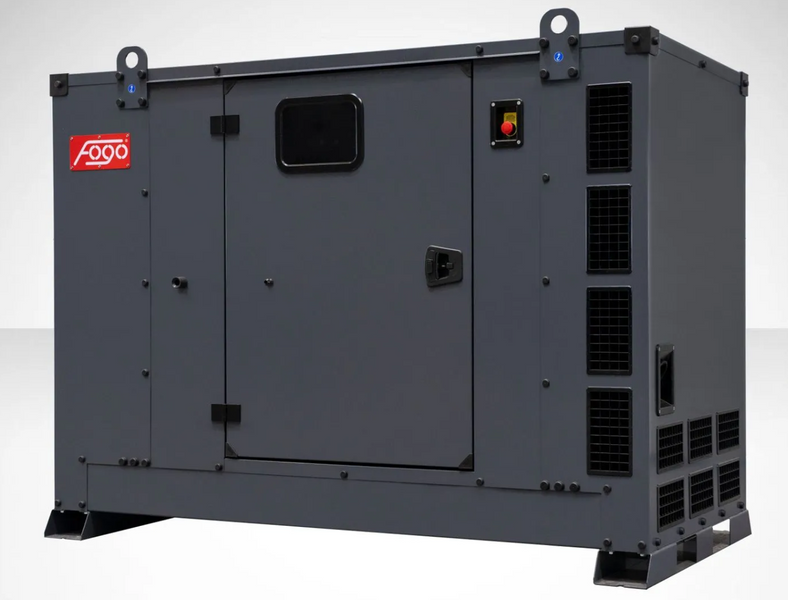

Генератор дизельний FOGO FD 100 B-C (86кВт)

• Цифрове регулювання напруги +/-0,25%
• Контроль напруги на трьох фазах
• Низький КНІ <2%
• Початковий струм генератора 270% In (опціонально 300%)
• Клас ізоляції H
• Ступінь захисту генератора IP23
• Клас продуктивності G3 (відповідно до ISO 8528-5)
• Швидке прийняття навантаження
• Готовий до роботи в ручному та автоматичному режимі
• Час роботи на баку при завантаженні 75%: 15.1 год
• Компактний розмір. Можна підняти візком спереду та збоку

Основне обладнання

• Двигун Baudouin 4M10G110/5
• Генератор Leroy Sommer TAL 044 D
• Безщітковий генератор
• Цифровий AVR
• Контролер ComAp IL-AMF25
• Головний вимикач генератора Schneider
• Ударна котушка переривника
• Зарядний пристрій трансформатор
• Підігрівач блоку двигуна
• Електронний регулятор швидкості
• Паливна система прямого впорскування
• Каркасний резервуар на 270 л з резервуаром і звукоізоляцією
• Дві паливні горловини
• 4 точки підйому зі стропами
• Подовжені полози полегшують кріплення до землі

Двигун

• Виробник двигуна: Baudouin
• Модель двигуна: 4M10G110/5
• Країна виробник: Китай
• Корисна потужність двигуна: 86 кВт
• Вихлопні гази: без викидів
• Обороти: 1500 об/хв
• Регулювання швидкості: електронне
• Клас виконання: G3 (згідно ISO 8528-5)
• Об'єм двигуна: 4.1 л
• Кількість циліндрів: 4
• Паливна система: безпосереднє вприскування
• Монтаж: 12В
• Об'єм охолоджуючої рідини: 23.6 л
• Ємність масляного піддона: 14 л
• Тип палива: Дизель (EN 590)

Номінальна потужність PRP: Визначає максимальну доступну потужність агрегату при змінному навантаженні в безперервній роботі. Допустиме перевантаження +10% не більше 1 години за кожні 12 годин роботи. Середня споживана потужність в протягом 24 годин не повинна перевищувати 70% PRP.

Максимальна потужність ESP: Визначає максимальну аварійну потужність, яку може досягти генератор у разі основного збою живлення. Перевантаження неприпустимі. Генератор слід підбирати так, щоб середня навантаження не перевищувала 70% ESP.  Допустимий загальний час роботи 500 годин на рік, у тому числі до 25 годин роботи з потужністю, рівною ESP.

Визначення стандартів і директив

• Директива щодо машин 2006/42/EC
• Директива про низьку напругу 2014/35/ЄС
• Електромагнітна сумісність 2014/30/ЄС
• Директива щодо шуму 2000/14/EC
• ISO 8528-1/2018, PN-ISO 8528-5/2022
• PN-EN ISO 8528-13:2016
• PN-EN 60204-1

Драйвер ComAp InteliLite AMF 25

• Інтуїтивно зрозумілий графічний інтерфейс
• Годинник реального часу з батарейкою
• Контроль живлення мережі, автоматичний запуск генератора
• Журнал подій: до 350 записів
• Вимірювання величин струму в 3 фазах
• Вимірювання значень напруги мережі та генератора
• Вимірювання активної, реактивної та повної потужності
• Лічильник активної та реактивної енергії генератора
• Лічильник робочого часу, лічильники огляду
• Багатофункціональні лічильники, які можна налаштувати за потреби
• Вимірювання напруги акумулятора
• Повний захист двигуна і генератора
• Шина CAN і порт USB
• Можливість дооснащення двома додатковими модулями зв'язку або введення/виведення
• Підключення до Інтернету через Ethernet, GPRS або модуль 4G
• Підтримка протоколу ModBus і SNMP
• Безкоштовна програма WebSupervisor для Android або iOS для перегляду парку генераторів
• Надсилання повідомлень про помилки через SMS або електронну пошту
• Місцезнаходження, функція "Гео-зона": (потрібен модуль CM-4G-GPS)
• 3 рівні доступу, захищені паролем
• Модуль PLC, що дозволяє розширити функціональність контролера
• Доступні додаткові двійкові сигнали: входи – 2, виходи – 1, вимірювання – ​​3.

Стандартна комплектація

• Двигун Baudouin 4M10G110/5
• Електронний регулятор швидкості
• Реле низького тиску масла
• Вимірювання тиску масла
• Термостат високої температури двигуна
• Вимірювання температури двигуна
• Підігрівач двигуна з термостатом
• Моторна олива Titan Cargo 15W40
• Паливний фільтр з водовіддільником
• Охолоджуюча рідина Fuchs Maintain Fricofin DP 50
• Заливна горловина охолоджуючої рідини на даху корпусу
• Стартерний акумулятор 100 Ач
• Зарядний пристрій трансформатор
• Генератор Leroy Sommer TAL 044 D
• Цифровий AVR
• Автоматичний вимикач Schneider NSX 160 3P + Mic.2.2
• Ударна котушка вимикача генератора
• Контролер ComAp IL-AMF25
• Акустична сигналізація про несправність
• Кнопка аварійної зупинки
• Звукоізоляційний корпус, колір 7024
• Резервуар із резервуаром для зберігання
• Дві кришки паливної горловини всередині корпусу
• Контроль рівня палива
• Віброізолятори вібрації двигуна та генератора
• Глушник вихлопу з компенсатором вібрації
• Завантажувальні ручки

Додаткові аксесуари та послуги

• Ручний маслозливний насос
• Вимикач акумулятора
• Перемикач генератора 4P Schneider NSX Micrologic 2.2
• Коробка відбору потужності - роз'єми Power Lock з розетками SOM 204
• Система SZR керована контролером генератора
• Система SZR з контролером
• Адаптація системи SZR до зовнішніх умов
• Карта зв'язку GPRS
• Комунікаційна карта Ethernet
• Комунікаційна карта RS 485, RS 232
• Віддалений дисплей
• Закривається паливний бачок зовні корпусу
• Датчик протікання в ретенційному просторі
• Зовнішній паливний бак 1000 – 10000 л
• Система заправки палива в бак генератора
• Підключення пристрою та його запуск

Оперативні вказівки

• Період заміни паливного фільтра: 500 год / 1 рік
• Інтервал заміни масла: після перших 100 годин, потім кожні 500 годин / 1 рік
• Інтервал заміни масляного фільтра: після перших 100 годин, потім кожні 500 годин / 1 рік
• Термін заміни охолоджуючої рідини: 4000 год / 2 роки
• Період заміни повітряного фільтра: 500 год
• Термін заміни батареї: 2 роки
• Період перевірки електроустановок: Відповідно до вимог стандарту PN-HD 60364-6

Інструкції з монтажу

• Підключення коробки відбору потужності: термінал комутатора
• Рекомендований кабель відбору потужності до 30 м: гнучкий 5x50 мм2
• Рекомендований допоміжний кабель до 30 м: гнучкий 3x2,5 мм2
• Діаметр вихлопної труби макс. 7 м, 4 ліктя: 76,1 мм
• Діаметр вихлопної труби макс. 15 м, 4 ліктя: 101.6 мм
