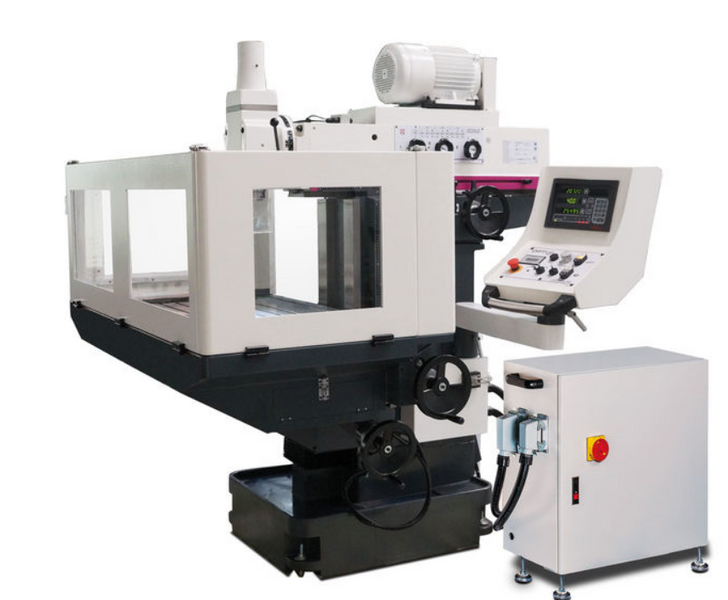

Фрезерний верстат металу OPTIMUM OPTImill MZ 4S

Технічний опис:

• Фрезерний верстат по металу OPTImill MZ 4S широко універсальний, що має два шпинделі (горизонтальний та вертикальний) з приводом електродвигуна потужністю 3,75 кВт.
• Вертикальний шпиндель легко відкидається і фрезерний верстат стає горизонтальним.
• Дана модель фрезерного верстата по металу має великий розмір робочого столу (по горизонталі 900 х 500 мм.), що дозволяє проводити обробку відносно великих деталей з двох площин (Y,Z) по черзі без переустановки та розвороту заготовки, що значно скорочує час на встановлення та базування заготовки на столі.
• На панелі керування оператора встановлено монітор пристрою цифрової індикації (DP700 від NEWALL) верстатів, що дозволяє відстежувати переміщення осей по координатах X, Y.Z.
• Усі напрямні фрезерного верстата по металу загартовані та відшліфовані та мають регулювання за допомогою підтиску клинових планок по осях X,Y. По осі Z регулювання відбувається за допомогою підтиску плоскої напрямної.
• Автоматична подача має можливість плавного регулювання по всіх трьох осях X, Y, Z, дозволяє проводити обробку поверхонь з рівномірною шорсткістю та підібрати оптимальні режими різання.

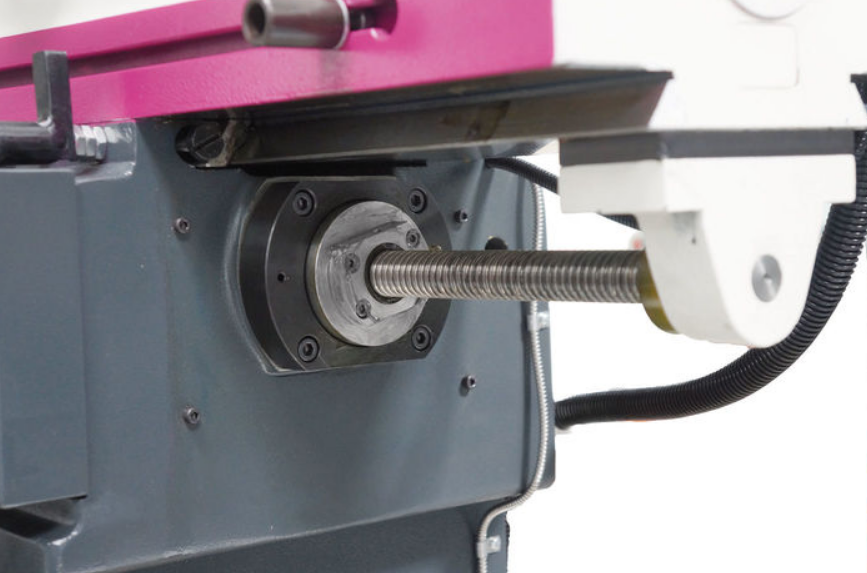

• На всіх осях фрезерного верстата по металу встановлені кулько-гвинтові пари HIWIN Тайванського виробництва, виконані з високою технологічністю, що дозволяють досягти точного переміщення осей верстата за заданими координатами.
• У верхній частині фрезерного верстата знаходиться коробка перемикання швидкостей із таблицею для налаштування частоти обертання шпинделя, із зручними маховиками для перемикання шестерень на необхідну швидкість.
• Станина фрезерного верстата по металу OPTImill MZ 4S виготовлена ​​з литого чавуну, що пройшла процес старіння не менше ніж 6 місяців, напрямні термічно оброблені та відшліфовані з високою точністю.

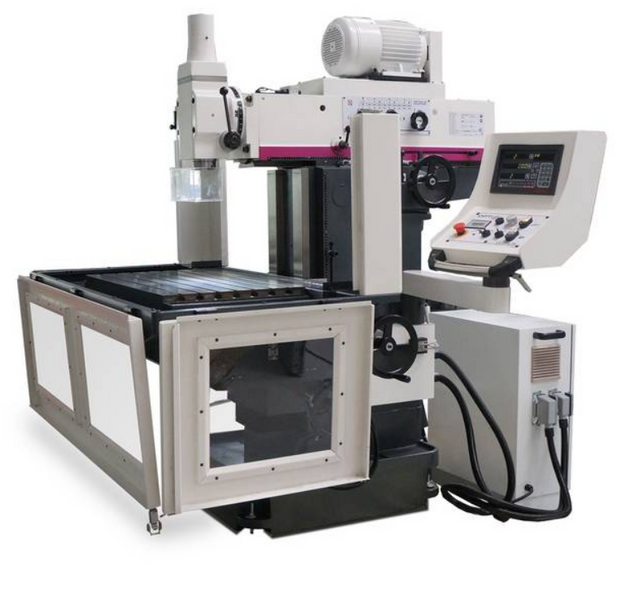

• На верстаті є відкидні захисні кожуха, з великими оглядовими вікнами виготовлені з прозорого удароміцного матеріалу, дозволяють безпечно спостерігати за процесами обробки деталей і перешкоджають розбризкуванню СОЖ і стружки на підлогу навколо робочої зони верстата.
• Фрезерний верстат по металу OPTImill MZ 4S оснащений станцією автоматичної подачі мастила на напрямні та ШВП. Ця функція виключає людський чинник і дозволяє своєчасно подавати порцію мастила на напрямні, продовжуючи цим термін служби.
• Автоматична подача СОЖ відбувається у зону різання.
• Для зручності оператора на фрезерному верстаті по металу встановлено галогеновий світильник із гнучкою ніжкою, призначений для місцевого освітлення робочої зони.
• Верстат призначений для прецизійної обробки поверхонь деталі.
• На всіх осях фрезерного верстата встановлені маховики переміщення столу з лімбами, за допомогою яких можна переміщати стіл необхідного значення по координатах X,Y,Z.

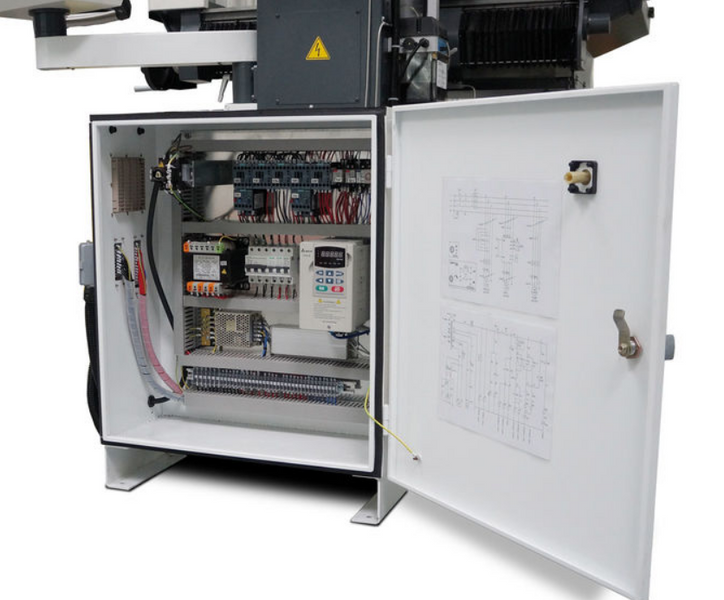

• Електрична шафа фрезерного верстата надійно захищена від попадання вологи та має гумове ущільнення по контуру дверей.
• Для вентиляції та охолодження електрична шафа оснащена вентиляційними каналами з вбудованими повітряними фільтрами та вентиляторами, що захищають компоненти шафи від скупчення пилу та перегріву, фільтри легко знімаються і їх можна промивати водою та використовувати тривалий час.

Комплект постачання:

• Перехідник ISO 40-MK3.
• Перехідник MK3-МК1.
• Перехідник MK3-MK2.
• Набір затискних цанг-7шт. (Ø 6, 8, 10, 12, 16, 20, 25 мм).
• Оправлення для горизонтального фрезерування - 4 шт. (Ø 16, 22, 27, 32 мм.).
• Підтримуюча штанга (хобот).
• Допоміжний інструмент.

Технічні дані:

• Відкидний захисний кожух координатного столу.
• Усі осі з ШВП.
• Панель керування OPTI.
• Вбудований пульт керування.
• Інтегрований УЦІ координат DP 700.
• Вбудований екран швидкості.
• Шафа керування виносною.
• Координатний стіл масивний, точний.

Характеристики

• Артикул - 3346245
• Довжина – 1610 мм.
• ширина – 1825 мм.
• Висота – 1885 мм.
• Вага – 1450 кг.
• Загальна потужність споживання – 5,4 кВт
• Напруга - 400 В
• Фази - 3 Фази
• Вид струму ~
• Частота мережі – 50 Гц
• Виліт Вертикального Шпінделя – 185 мм.
• Вертикальний Шпіндель Конус Шпінделя - ISO 40 DIN 2080
• Швидкість обертання вертикального шпинделя Діапазон - 30 - 2250 хв-1
• Кількість швидкостей обертання вертикального шпинделя – 18
• Затискна штанга вертикального шпинделя - M16
• Горизонтальний Фрезерний Стіл Довжина – 900 мм.
• Горизонтальний Фрезерний Стіл Ширина – 500 мм.
• Відстань між вертикальним шпинделем та горизонтальним фрезерним столом min. – 40 мм.
• Відстань між вертикальним шпинделем та горизонтальним фрезерним столом макс. – 440 мм.
• Горизонтальний Фрезерний Стіл Розмір T-Образних Паз - 14 мм.
• Горизонтальний Фрезерний Стіл Кількість Т-Образних Пазів - 7
• Горизонтальний Фрезерний Стіл Відстань T-Образних Паз - 63 мм.
• Горизонтальний фрезерний стіл max вантажопідйомність. – 360 кг.
• Швидкість Подачі По Осі Х 10 - 700 мм/хв.
• Швидкість Подачі По Осі Y 10 - 700 мм.
• Швидкість Подачі По Осі Z 10 - 700 мм.
• Швидкість Подачі (Швидкий хід) По Осі Х 10 - 700 мм/хв.
• Швидкість Подачі (Швидкий хід) По Осі Y 10 - 700 мм/хв.
• Швидкість Подачі (Швидкий хід) По ОсіZ 10 - 700 мм.
• Потужність приводу двигуна вертикального шпинделя в робочому режимі - 3,75 кВт
• Потужність Привідного Двигуна при Швидкісній Подачі По Осі Х - 0,75 кВт
• Потужність Двигуна Приводу при Прискореному Ході По Осі X - 0,75 кВт
• Потужність двигуна насоса рідини, що охолоджує, - 95 Вт
• Хід X-осі вручну - 600 мм.
• Хід по осі Y вручну – 480 мм.
• Хід по осі Z вручну – 385 мм.
• Хід по X-осі автоматично – 560 мм.
• Хід по осі Y автоматично – 440 мм.
• Хід по осі Z автоматично – 345 мм.
• Хід По Осі Y Прискорений Хід - 465 мм.
• Частота обертання приводу по осі Х 50 - 450 хв-1
• Частота обертання приводу по осі Y 50 - 450 хв-1
• Частота обертання приводу по осі Z 50 - 450 хв-1
• Частота обертання приводу по осі (Швидкий хід) X 50 - 800 хв-1
• Частота обертання приводу по осі (Швидкий хід) Y 50 - 800 хв-1
• Частота обертання приводу по осі (Швидкий хід) Z 50 - 800 хв-1
• Діаметр свердління сталі (S235JR) – 20 мм.
• Діаметр тривалого свердління сталі (S235JR) – 16 мм.
• Кут повороту головки Фрезерної Z — X Рівень ± 90 Градус.
• Хід пінолі Вертикального Шпінделя – 120 мм.
• Конус Шпинделя Горизонтального - ISO 40 DIN 2080
• Відстань (мінімальна) між горизонтальним шпинделем та горизонтальним фрезерним столом -130 мм.
• Відстань (максимальна) між горизонтальним шпинделем та горизонтальним фрезерним столом - 530 мм.
• Фрезерний Стіл Довжина - 1200 мм.
• Вертикально Фрезерний Стіл Ширина – 250 мм.
• Вертикально Фрезерний Стіл Розмір T-Образних Пазів – 14 мм.
• Вертикально Фрезерний Стіл Кількість Т-Пази - 3
• Вертикально Фрезерний Стіл Відстань T-Образних Паз - 63 мм
