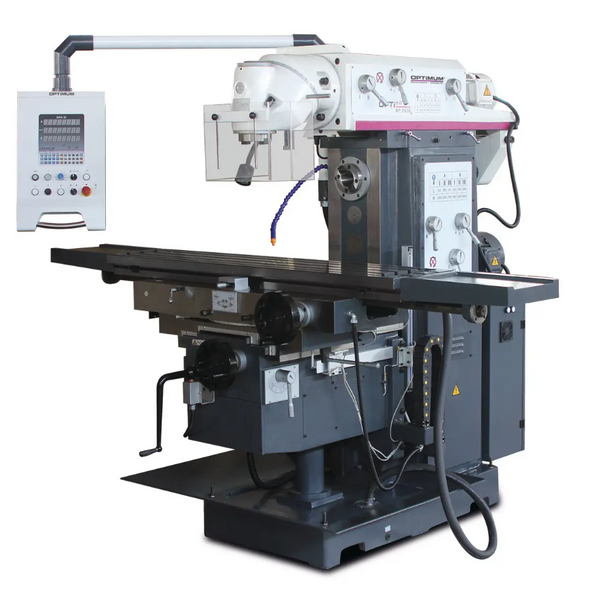

Фрезерний верстат OPTImill MT 230S належить до групи універсальних верстатів, розрахованих на промислове використання. Верстат здатний виконувати весь спектр металообробних операцій циліндричними, торцевими, кінцевими, фасонними та іншими фрезами і свердлами. Технологічні можливості фрезерного верстата OPTImill MT 230S дозволяють використовувати додаткові пристосування (ділильний стіл), які можуть значно розширити можливості верстата і обробляти вертикальні і горизонтальні фасонні та гвинтові поверхні, проводити вибірку пазів і кутів.
Особливості
- Масивна станина фрезерного верстата OPTImill MT 230S виготовлена з високоякісного чавуну марки Meehanite, завдяки чому станина володіє необхідною міцністю, жорсткістю і істотно знижуються вібрації.
- Всі робочі вузли фрезерного верстата встановлені на станині. Всередині станини розташовані вертикальний і горизонтальний шпиндельні вузли і коробка передач. Шестерні коробки передач мають точну підгонку, відшліфовані і працюють в масляній ванні. Таке технологічне рішення дозволяє досягти плавності ходу і тихої роботи коробки швидкостей.
- Робочий стіл фрезерного верстата OPTImill MT 230S переміщається по осях X, Y і Z як в ручному, так і автоматичному режимі. Плавність переміщень забезпечує система централізованого мастила.
- Всі напрямні загартовані і відшліфовані, а зазори регулюються за допомогою клинів.

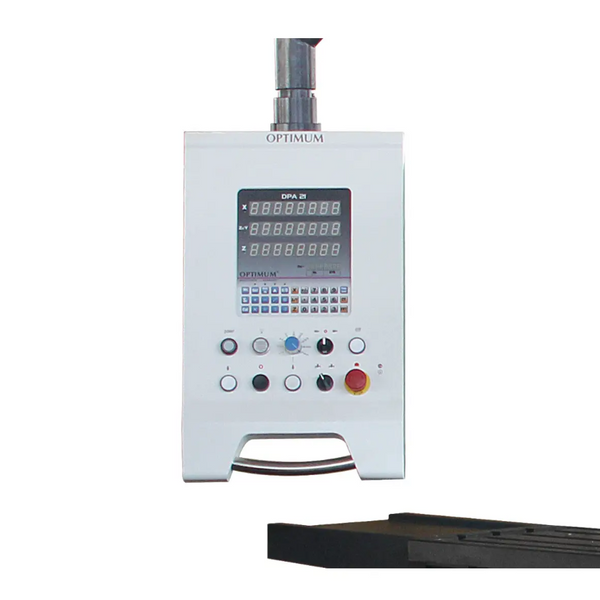

- Переміщення робочого столу по осях в ручному режимі виробляється з допомогою маховиків великого діаметру і контролюється за шкалою лімба. Крім того, точність позиціонування відображається на дисплеї пристрою цифрової індикації, моделі DPA 21.
- Переміщення по осях в автоматичному режимі виробляється серводвигун, які забезпечують стабільну рівномірність подачі, зберігаючи при цьому крутний момент.
- Фрезерний вузол верстата обертається в двох площинах і дає можливість налаштувати положення різального інструменту під необхідним кутом до заготівлі, зафіксованої на робочому столі.
- Для горизонтального фрезерування передбачений другий шпиндель, в який встановлюється фрезерний вал і вручну фіксується опорної сережкою.
- Вбудована система подачі СОЖ забезпечує необхідні параметри фрезерування.
- Для освітлення зони різання передбачений вбудований верстатний світильник.
Характеристики
- Параметри підключення верстата - 400 В/50 Гц/3 фази
- Споживана потужність - 12 кВт
- Розмір торцевої фрези макс. - 160 мм
- Розмір кінцевої фрези макс. - 25 мм
- Конус вертикального шпинделя - ISO 50 DIN 2080
- Діапазон швидкостей вертикального шпинделя - 60 - 1750 об/хв
- Кількість швидкостей вертикального шпинделя - 12
- Штревель вертикального шпинделя - M24
- Довжина робочого стола - 1600 мм
- Ширина робочого столу - 360 мм
- Відстань від вертикального шпинделя до фрезерного столу хв./макс. - 190/590 мм
- Розмір Т-образних пазів фрезерного столу - 18 мм
- Кількість Т-образних пазів - 3
- Відстань між Т-образними пазами - 80 мм
- Поворот фрезерного столу - 35°
- Навантаження на фрезерний стіл, макс. - 400 кг
- Швидкість подачі по осі X - 30-750 мм / хв
- Швидкість подачі по осі Y - 20-500 мм / хв
- Швидкість подачі по осі Z - 15-375 мм / хв
- Швидкість швидкого ходу по осі X - 1200 мм / хв
- Скорость быстрого хода по оси Y - 800 мм / мин
- Скорость быстрого хода по оси Z - 600 мм / мин
- Мощность эл.двигателя системы СОЖ - 90 Вт
- Мощность двигателя вертикального шпинделя - 4 кВт
- Мощность двигателя горизонтального шпинделя - 5,5 кВт
- Перемещение по оси X вручную - 1300 мм
- Перемещение по оси Y вручную -300 мм
- Перемещение по оси Z вручную - 400 мм
- Автоматическое перемещение по оси Х - 1220 мм
- Автоматическое перемещение по оси Y - 220 мм
- Автоматическое перемещение по оси Z - 320 мм
- Вылет оси вертикального шпинделя, мин./макс. - 260/910 мм
- Диапазон поворота фрезерной головы по оси X-Y - 360°
- Диапазон поворота фрезерной головы по оси X-Z - 360°
- Конус горизонтального шпинделя - ISO 50 DIN 2080
- Диапазон скоростей горизонтального шпинделя - 60-1800 об/мин
- Количество скоростей горизонтального шпинделя - 12
- Расстояние от горизонтального шпинделя до фрезерного стола мин./макс. - 20/420 мм
- Регулировка скорости подачи по оси X - бесступенчатая
- Регулировка скорости подачи по оси Y - бесступенчатая
- Регулировка скорости подачи по оси Z - бесступенчатая

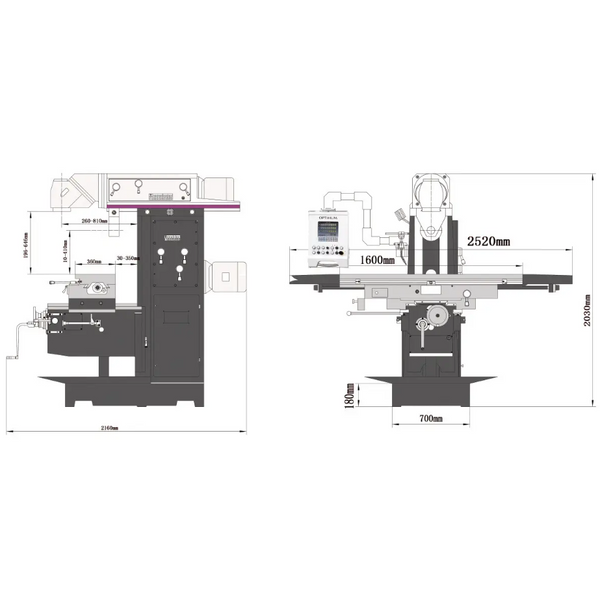

- Длина станка - 2520 мм
- Ширина / глибина верстата - 2160 мм
- Висота верстата - 2030 мм
- Вага (нетто) - 2800 кг
