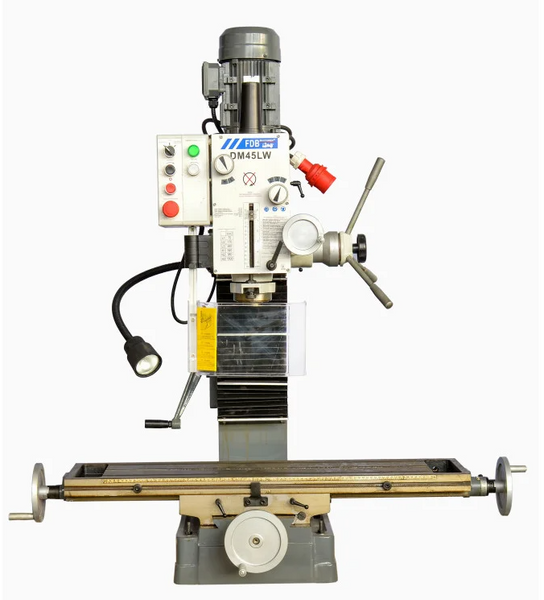

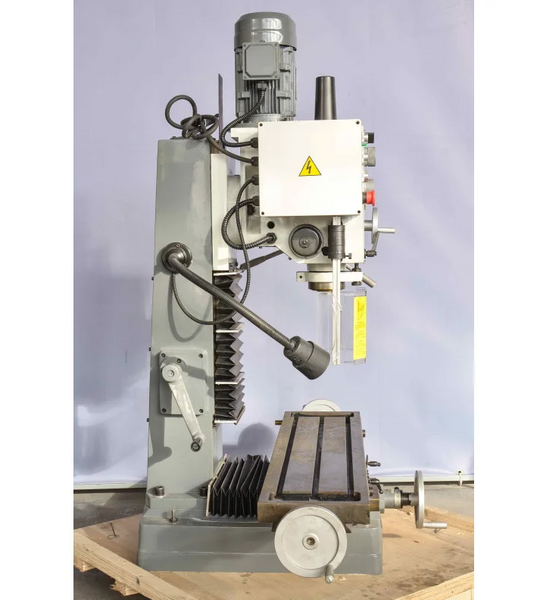

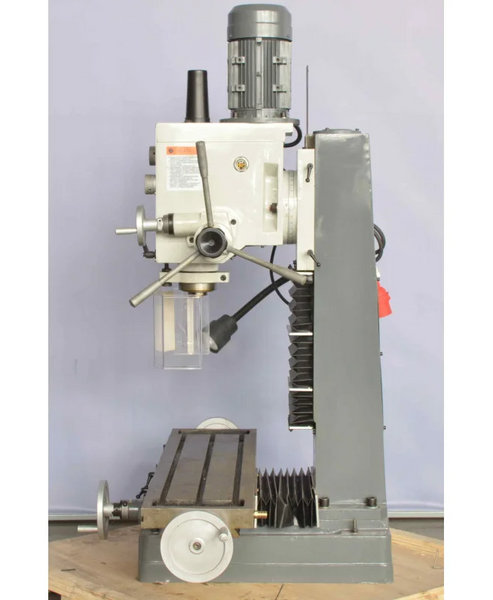

Свердлильно-фрезерний верстат FDB Maschinen DM45LW X-power

Фрезерний верстат по металу FDB Maschinen DM45LW X-power являє собою професійну модель для великої промисловості (машинобудування, серійне виробництво). Агрегат призначений для універсальних робіт з великими заготовками з металу або пластмаси. Верстат DM45LW & X-power характеризують надійність складання вузлів, міцність конструкції та висока продуктивність. Модель відповідає вимогам ЄС щодо безпеки.

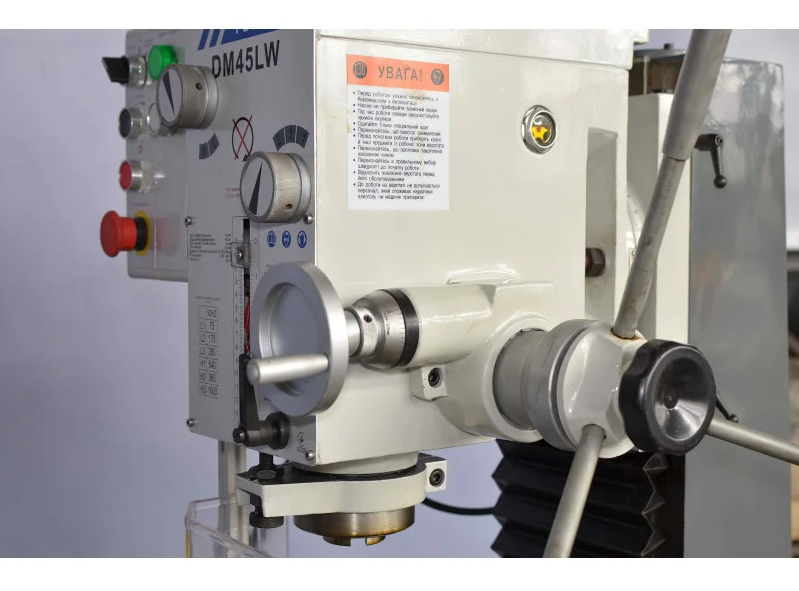

Двигун потужністю 1,5 кВт забезпечує якісне виконання робіт за інтенсивних навантажень. Маючи компактні розміри, верстат стійкий та захищений від вібрації. Крім того, його можна прикріпити до рівної основи за допомогою гвинтів. Для зручного керування модель DM45LW X-power оснащена панеллю з маркованими кнопками та регуляторами. Верстат працює від електричної мережі напругою 380 В. Регульований робочий стіл має великі розміри для комфортної обробки великогабаритних матеріалів.

Особливості обладнання

• Надійний настільний фрезерний верстат FDB Maschinen DM 45LW X-power по металу з механічним редуктором та різьбонарізними функціями.

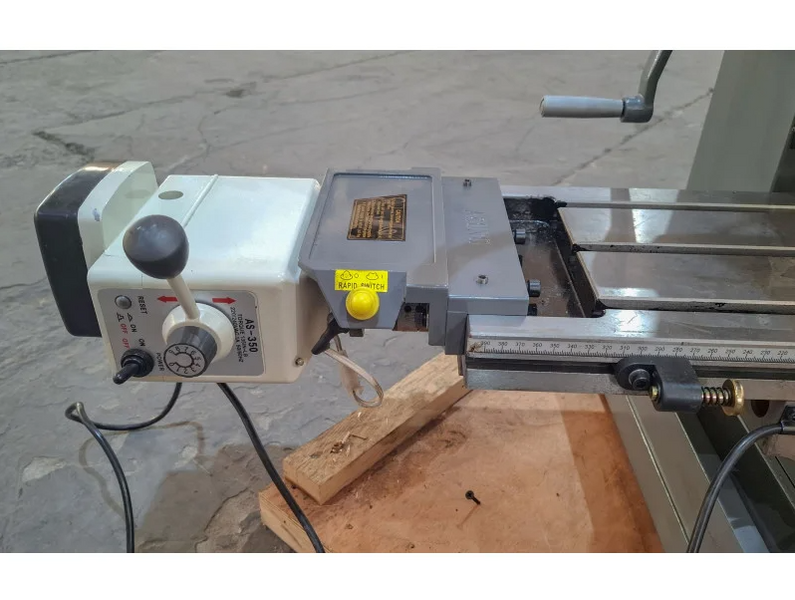

• Автоматична поздовжня подача столу.
• Масивні чавунні корпус та основа розраховані на великі навантаження.
• Масивний гладкий стіл із точною геометрією.
• Широкий діапазон числа обертів шпинделя 75-1600 об/хв.

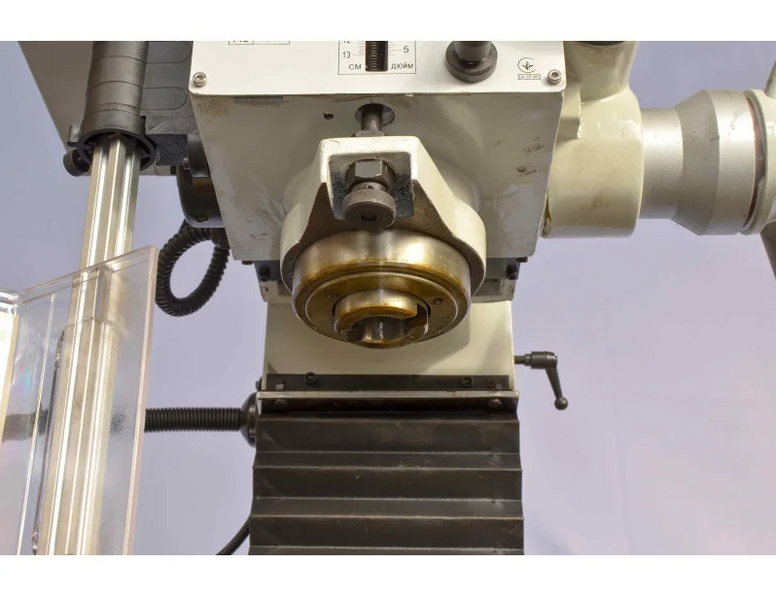

• Якісні роликопідшипники забезпечують радіальне биття шпинделя менше ніж 0,015 мм.
• Масляна ванна зубчастого приводного механізму шпинделя.
• Шліфовані та шабрені напрямні типу “ластівчин хвіст”, регульовані клиновими планками.

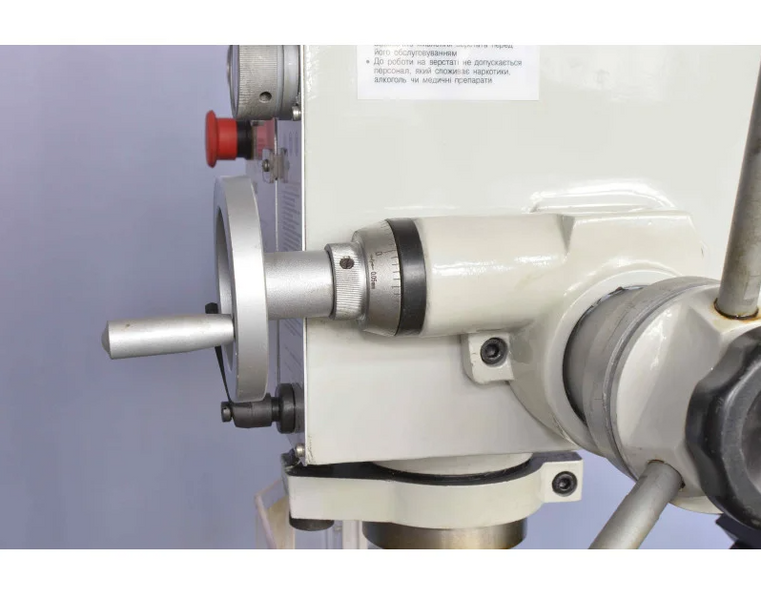

• Два режими подачі пінолі: чорновий та точний мікрометричний.
• Режим різьблення - автоматичний реверс при зміні напрямку подачі пінолі.
• Поворотна на ± 90° головка фрезерна з можливістю роботи в будь-якому проміжному положенні.
• Високопродуктивний та економічний 2-швидкісний асинхронний електродвигун.
• Праве-ліве обертання шпинделя.
• Регульовані гайки на всіх ходових гвинтах дозволяють повністю усунути люфт.
• Захист направляючих від влучення стружки.
• Більше розмірний захисний екран з кінцевим вимикачем.
• Регульовані упори переміщення столу.
• Вимірювальна шкала, що легко читається, на фронтальній частині столу.

Характеристики

• Напруга електродвигуна приводу шпинделя, В: 380 В ~50 Гц
• Потужність електродвигуна приводу шпинделя, кВт: 1,5
• Тип електродвигуна шпинделя: асинхронний
• Максимальний діаметр свердління (сталь), мм: 32
• Максимальний діаметр торцевого (дискового) фрезерування, мм: 80
• Максимальний діаметр вертикального фрезерування, мм: 32
• Кількість ступенів: 2х3
• Регулювання оборотів: механічне
• Швидкість обертання шпинделя, об\хв: 75-1600
• Спосіб зміни швидкості обертання шпинделя: механічне
• Напрямок обертання шпинделя: вправо \ вліво
• Конус шпинделя: МК 4
• Різьблення затискної тяги шпинделя: М 12
• Переміщення пінолі, мм: 120
• Максимальна відстань від центру шпинделя до колони, мм: 230
• Максимальна відстань від шпинделя до столу, мм: 480
• Діапазон кута повороту (нахилу) шпиндельної головки, град: ±90°
• Переміщення шпиндельної голови (Z), мм: 300
• Підйом/опускання: ручне
• Розмір столу (ДхШ), мм: 1000х240
• Поздовжнє переміщення столу (Х), мм: 760
• Поперечне переміщення столу (Y), мм: 230
• Розмір Т-подібних пазів, мм: 14
• Кількість пазів, шт: 3
• Відстань між пазами, мм: 63
• Максимальне навантаження на стіл, кг: н.д.
• Регулювання глибини свердління: +
• Функція нарізування різьблення: +
• Точна подача пінолі: +
• Підсвічування робочої зони: +
• Тумба під верстат: -
• СОЖ: опціонально
• Потужність електродвигуна СОЖ, Вт: -
• Довжина мм: 1330
• Ширина мм: 780
• Висота мм: 1430
• Маса верстата, кг: 330
