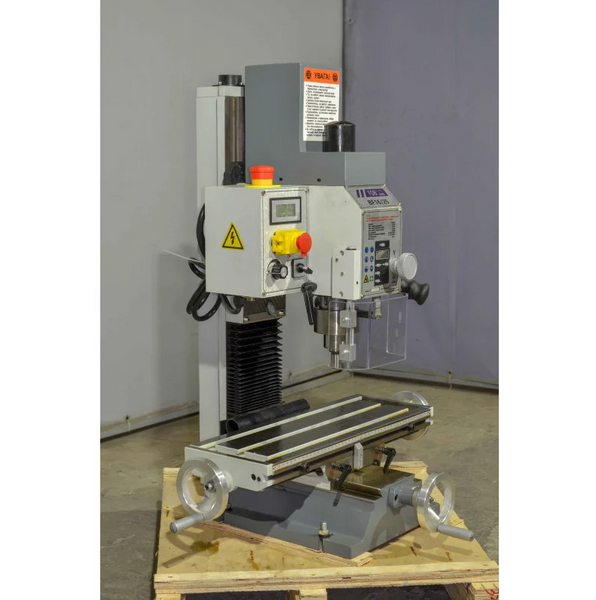

Свердлильно-фрезерний верстат FDB Maschinen BF 20B

Свердлильно-фрезерний верстат FDB Maschinen BF 20В з ремінним приводом шпинделя (прямий ремінний привід від двигуна на шпиндель (відсутність зубчастої передачі, проміжного валу), призначений для виконання фрезерних кольорових і чорних металів та їх сплавів в умовах штучного виробництва. Завдяки суміщенню операцій фрезерування та свердління, скорочуються витрати на придбання додаткових верстатів, а також економляться виробничі площі. т.д. Обладнання характеризується легкістю освоєння та експлуатації, високою надійністю, простотою обслуговування.

Особливості FDB Maschinen BF 20В

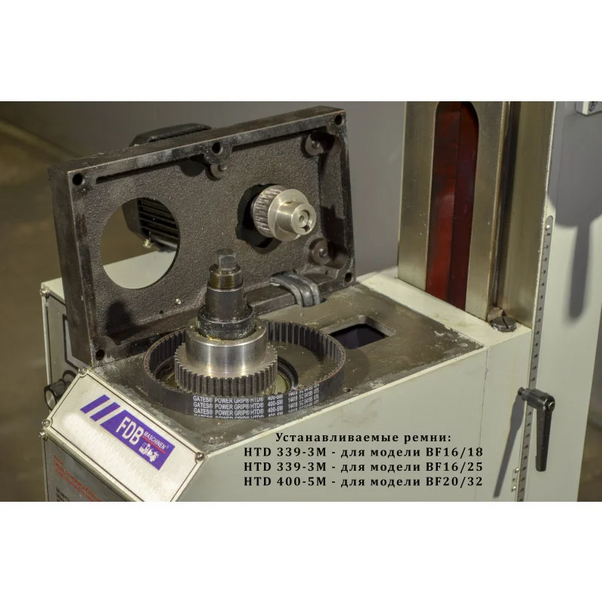

• Рім'яна передача двигун-шпиндель

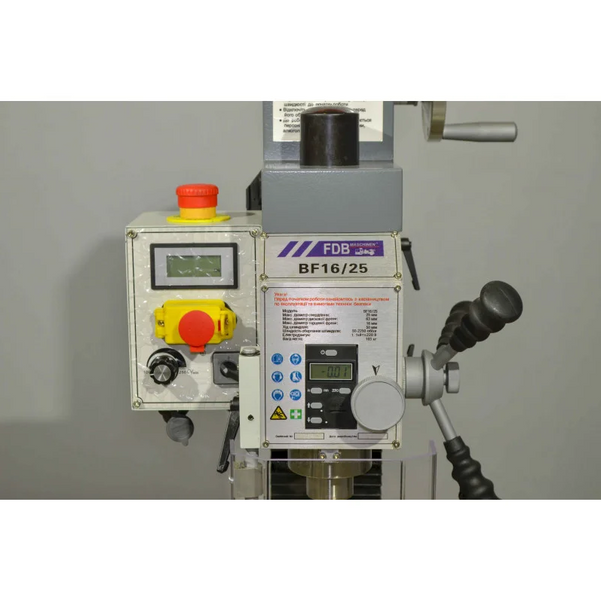

• Зручна панель керування;
• Праве-ліве обертання шпинделя;
• Захищена кожухом, що направляє фрезерної головки;
• Короткий кінематійський ланцюг;
• Потужний електродвигун;
• Тонка подача при фрезеруванні;

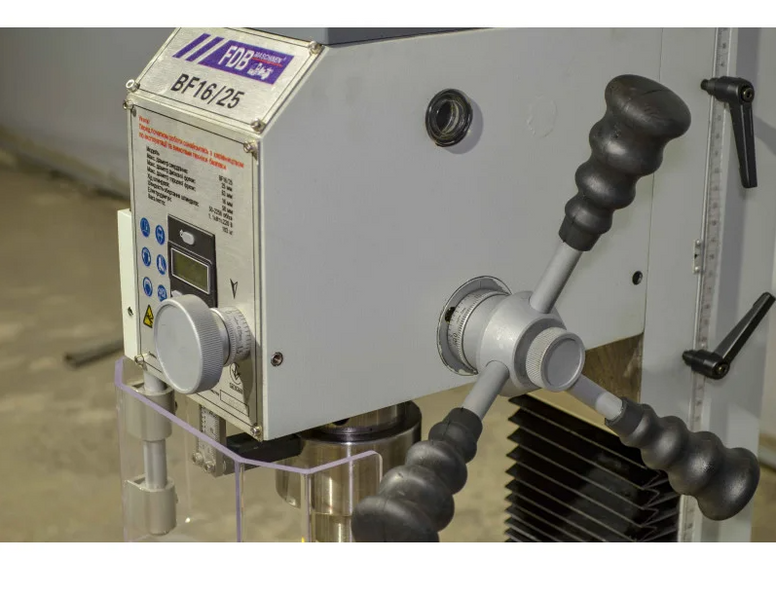

• Подача рукояткою під час свердління;
• Регульований акцент переміщення столу.

Характеристики

• Електроживлення
• Напруга електродвигуна приводу шпинделя, В: 220 В ~50 Гц
• Потужність електродвигуна приводу шпинделя, кВт: 1,1
• Тип електродвигуна шпинделя: асинхронний
• Максимальний діаметр свердління (сталь), мм: 25
• Максимальний діаметр торцевого (дискового) фрезерування, мм: 63
• Максимальний діаметр вертикального фрезерування, мм: 16
• Кількість ступенів: 1
• Регулювання обертів: безступінчасте регулювання
• Швидкість обертання шпинделя, об\хв: 50 - 2250
• Спосіб зміни швидкості обертання шпинделя: Варіатор
• Напрямок обертання шпинделя: вправо \ вліво
• Конус шпинделя: MK 3
• Різьблення затискної тяги шпинделя: М 12
• Переміщення пінолі, мм: 50
• Максимальна відстань від центру шпинделя до колони, мм: 185
• Максимальна відстань від шпинделя до столу, мм: 330
• Діапазон кута повороту (нахилу) шпиндельної головки, град: ±90°
• Переміщення шпиндельної голови (Z), мм: 270
• Підйом/опускання: ручне
• Розмір столу (ДхШ), мм: 500х180.
• Поздовжнє переміщення столу (Х), мм: 280
• Поперечне переміщення столу (Y), мм: 175
• Розмір Т-подібних пазів, мм: 12
• Кількість пазів, шт: 3
• Відстань між пазами, мм: 63
• Максимальне навантаження на стіл, кг: н.д.
• Регулювання глибини свердління: +
• Функція нарізування різьблення: -
• Точна подача пінолі: Так
• Підсвічування робочої зони: -
• Тумба під верстат: -
• Довжина, мм: 740
• Ширина мм: 550
• Висота мм: 920
• Маса верстата, кг: 103
