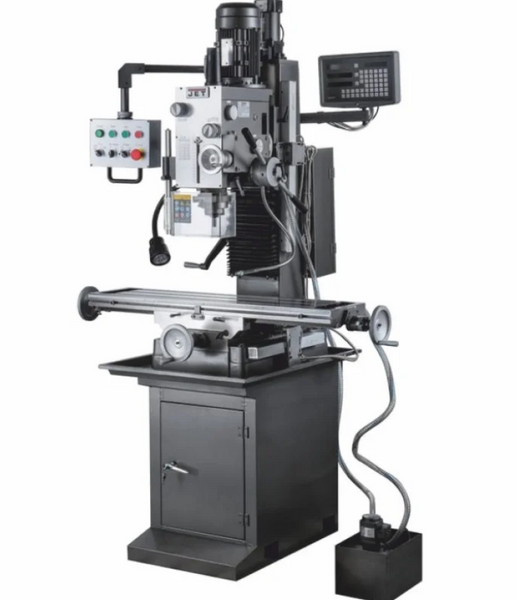

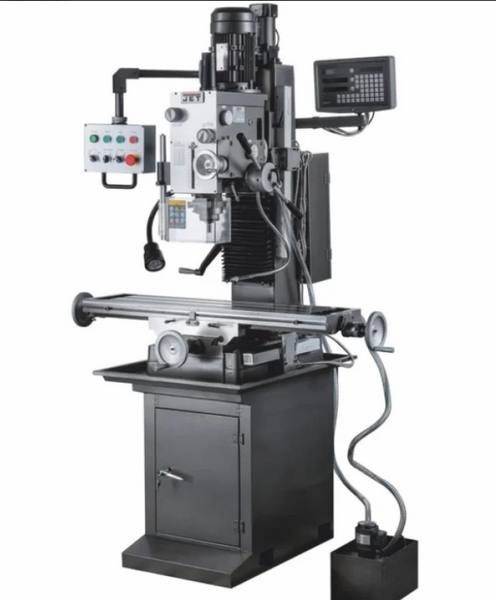

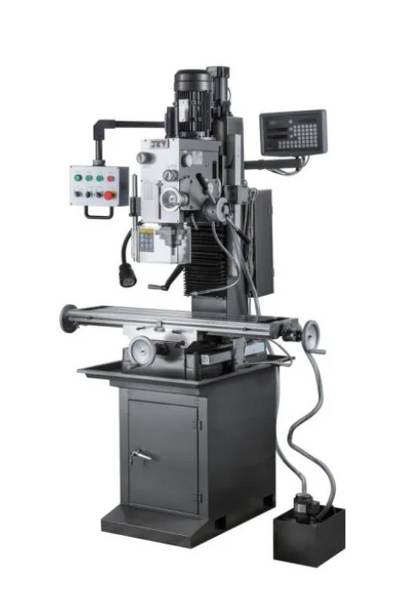

Редукторний фрезерно-свердлильний верстат JMD-50LPFD призначений для промислової експлуатації на ремонтно-механічних, заготівельних та інструментальних ділянках, а також у виробничих цехах з дрібносерійним та серійним випуском продукції. У разі оснащений спеціальними пристроями верстат може бути застосований у великосерійному та масовому виробництві. Повз виробничі завдання, надійна та безпечна конструкція верстата зі зручним та ергономічним розташуванням органів управління та систем пасивної безпеки, дозволяє використовувати його в навчальному процесі в освітніх закладах.
JMD-50LPFD призначений для виконання наступних операцій: фрезерування, свердління, розсвердлювання, зенкування, зенкерування, розгортання та нарізування різьблення. Він оснащений шпинделем з конусом ISO30 і має можливість свердління отворів до діаметру 32мм сталі і до 45мм чавуну. Наявність реверсивного обертання електродвигуна забезпечує обертання шпинделя в обидві сторони і дозволяє здійснювати технологічні операції з нарізування різьби.
Важка основа та потужна вертикальна стійка, відлиті із сірого чавуну, тим самим забезпечуючи обладнанню необхідну стійкість до вібрації. Верстат оснащений потужним асинхронним двигуном 1,5 кВт і має коробку перемикання швидкостей обертання шпинделя. Залежно від матеріалу, що обробляється, і необхідних режимів обробки, можна вибрати будь-яку з 12 швидкостей обертання шпинделя в 2-х діапазонах від 75 до 1600 об/хв і від 150 до 3200 об/хв. Для розширення діапазону оброблюваних деталей фрезерна голова має можливість нахилу вправо/ліворуч на 90 градусів.
Особливості:
- Важка основа та потужна вертикальна стійка із сірого чавуну
- Напрямні робочого столу типу Ластівчин хвіст

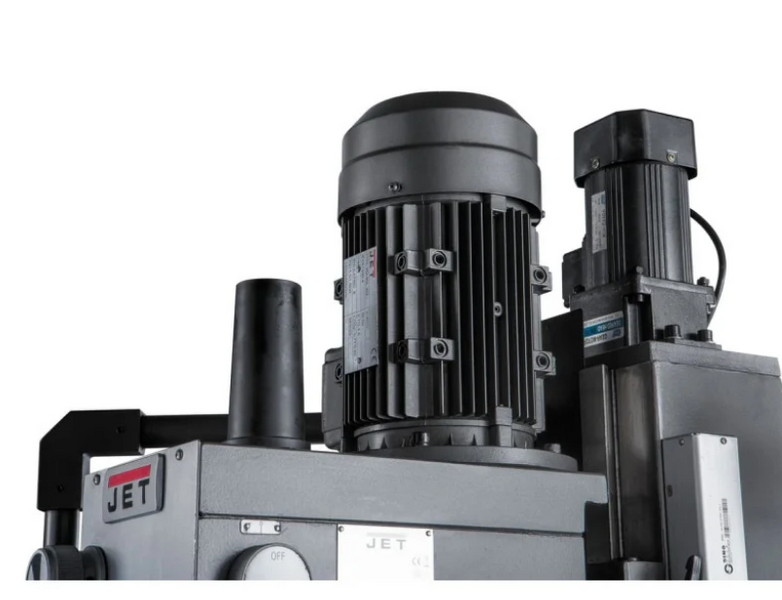

- Потужний двигун асинхронний 1,5 кВт

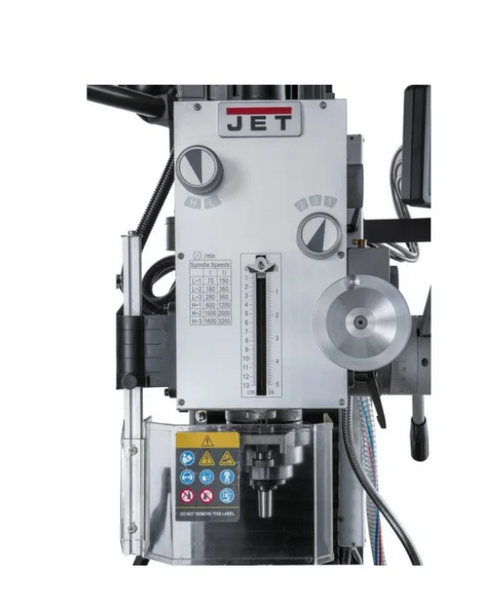

- Редукторне перемикання частоти обертання шпинделя з широким діапазоном вибору швидкостей
- Шпиндельний конус ISO30
- Функція автоматичної подачі пінолі шпинделя
- Обмежувач глибини свердління
- Мікро подача осі Z
- Нахил фрезерної голови ліворуч, праворуч ±90°

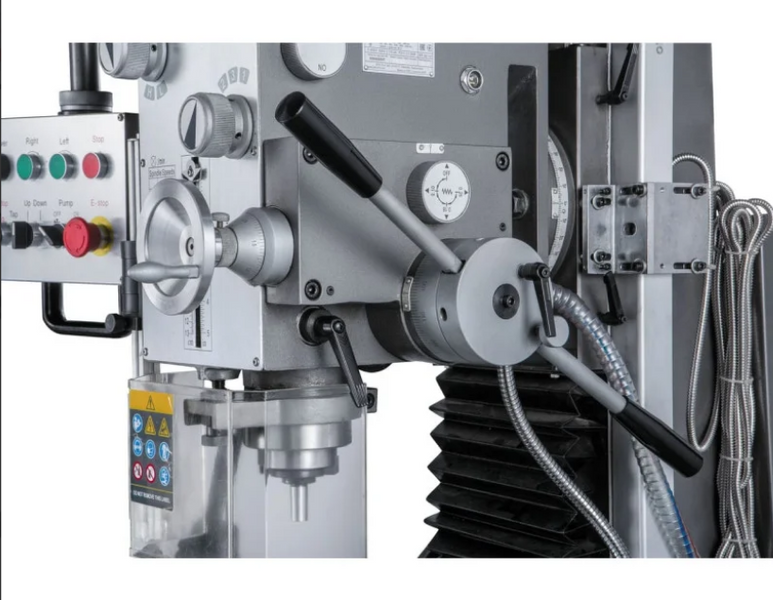

- Центральна панель керування
- Режим нарізування різьблення, з автоматичним включенням реверсу
- Системи подач СОЖ у зону різання
- Пристрій цифрової індикації (УЦІ) по 3 осях X, Y, Z
- Механізований привід осі Z
- Лампа місцевого освітлення
Характеристики
- Напруга, - 400
- Максимальний діаметр свердління чавун, мм - 45
- Максимальний діаметр свердління сталь, мм - 32
- Максимальний діаметр торцевої фрези, мм - 80
- Максимальний діаметр кінцевої фрези, мм - 32
- Розмір столу по осі X та Y, мм - 1000 x 240
- Хід столу по осі X та Y, мм - 760 х 190
- Ширина Т-подібного паза столу, мм - 14/23
- Діапазон нахилу голови, град. - ±90˚
- Шпиндельний конус - ISO30
- Відстань від шпинделя до столу, мм - 450
- Хід пінолі шпинделя, мм - 120
- Потужність двигуна, кВт - 1,1/1,5
- Частота обертання шпинделя, об/хв I - 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200
- Автоматична подача пінолі, мм/про - 0,1/0,18/0,26
- Країна виробника - Китай
- Довжина, мм - 1250
- Ширина, мм - 960
- Висота, мм - 1320
- Маса, кг - 380
- Довжина в упаковці, см - 90
- Ширина в упаковці, см - 88
- Висота в упаковці, см - 115
- Маса в упаковці, кг -410
Комплектація
- Шомпол М12 – 1 шт.
- Виправлення ISO30/MT3 – 1 шт.
- Дорн ISO30/В16 – 1 шт.
- Патрон свердлильний 1-13 мм/В16
- Болт М12х55 (з шайбою та гайкою) для Т-подібного паза – 2 шт.
- Набір шестигранних ключів
- Клин-вибивання - 2 шт.
- Рожковий ключ 22-19 - 1 шт.
- Маслянка
- Інструкція з експлуатації
