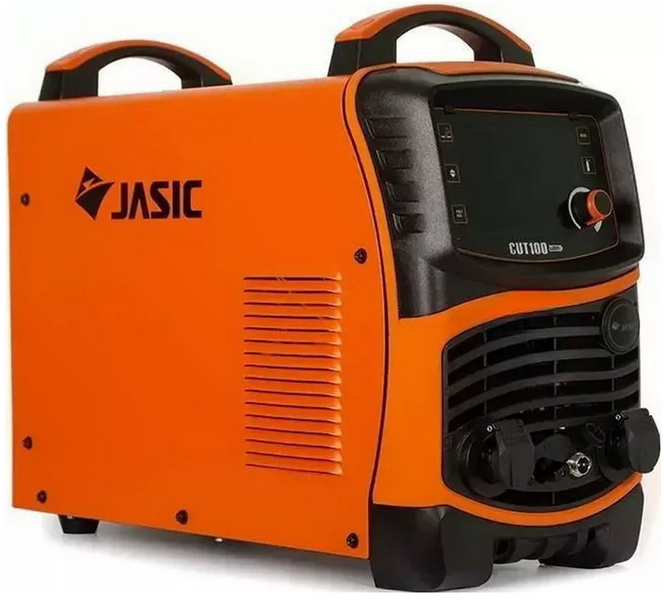

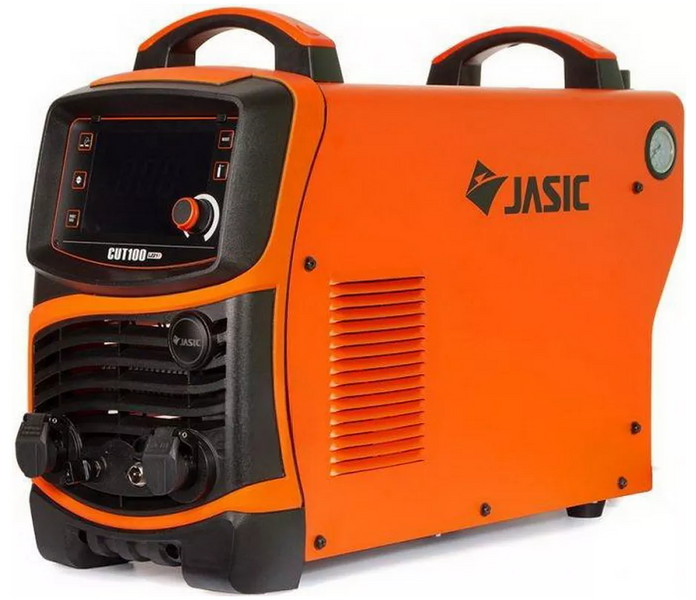

Плазморіз Jasic CUT-100 (L221 II) JET

Внутрішній пристрій апарата передбачає ізоляцію ділянок з чутливою електронікою, в які не потрапляє зовнішнє повітря, щоб зменшити внесення забруднень. Вентилятор охолодження працює лише тоді, коли це необхідно. Можливий вибір довгого та короткого проміжку продування після завершення різання.

Режим для різання перфорованих матеріалів включається тільки в режимі роботи обладнання 2Т. Суть його полягає в тому, що пілотна дуга підпалюється автоматично, як тільки ріжуча дуга підходить до краю матеріалу і згасає.

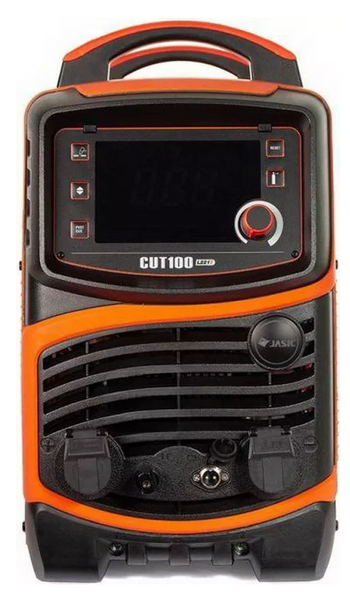

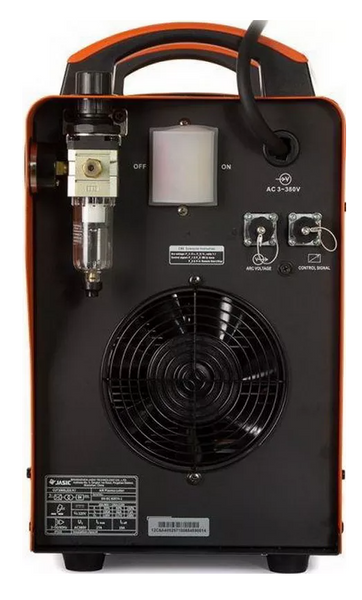

Крім перерахованих особливостей, апарат зберіг базові функції - високочастотний безконтактний підпал, роботу в режимі 2Т/4Т, функцію пілотної дуги для роботи із забрудненими поверхнями, а також захист від перевантажень та перегріву. Управління обладнанням відбувається через панель управління, яка є великим зручним екраном, набір фізичних кнопок для вибору основних налаштувань і ручку-енкодер, за допомогою якої встановлюється значення сили струму різання. Роз'єм для підключення до систем з ЧПУ винесено на задню панель. Роз'єми для підключення плазмотрона та клеми маси захищені пружними кришками, які роблять експлуатацію обладнання безпечнішим за рахунок зменшення ймовірності механічних пошкоджень.

Для роботи обладнання потрібне підключення до компресорної установки для подачі стисненого повітря (з продуктивністю нагнітання від 250 л/хв.). Перед попаданням стисненого повітря в газовий тракт плазморізу повітря має бути осушене та очищене. Чим сухішим і чистішим буде повітря, тим якіснішим буде різання та обладнання пропрацює довше. У комплект поставки до апарата входить фільтр-регулятор, як початковий варіант для старту роботи. Але основна його функція відрегулювати тиск повітря на вході в апарат, тому для тривалої роботи радимо встановити додаткову систему очищення та осушення повітря після компресора.

Переваги лінійки плазморізів Jasic JET

• панель управління з великим екраном
• інтелектуальна система охолодження
• два режими продування після завершення різання
• можливість роботи обладнання з системами ЧПУ
• спеціальний режим для різання перфорованих матеріалів

Характеристики

• Бренд: Jasic
• Вид зварювання/різання:CUT
• Напруга мережі живлення: 380 В ± 15% (3 фази)
• Струм різання (min) : 20 А
• Ток різання (max): 100 А
• Товщина чистового різу (max): 25 мм
• Товщина роздільного різу (max): 35 мм
• Напруга холостого ходу: 320 В
• Номінальна робоча напруга: 120 В
• Час продування газом після різання : 5 / 15 с
• Робочий тиск повітря: 0.4 - 0.6 МПа МПа
• ПВ (40 °С): 50 %
• Струм різання (ПВ 100%): 71 А
• Спосіб збудження дуги: високочастотний
• Коефіцієнт потужності (cos φ): 0.7
• Споживана потужність (повна): 20 кВА
• Споживана потужність (активна): 14 кВт
• Клас ізоляції: H
• Ступінь захисту: IP21S
• Вага: 29 кг
• ККД: 85 %
• Габаритні розміри (Д х Ш х В): 637 x 255 x 457 мм

Комплектація

1. апарат Jasic CUT-100 (L221 II) JET – 1 шт.
2. плазмотрон типу P-80 – 1 шт.
3. клема маси з кабелем – 1 шт.
4. фільтр-регулятор – 1 шт.
