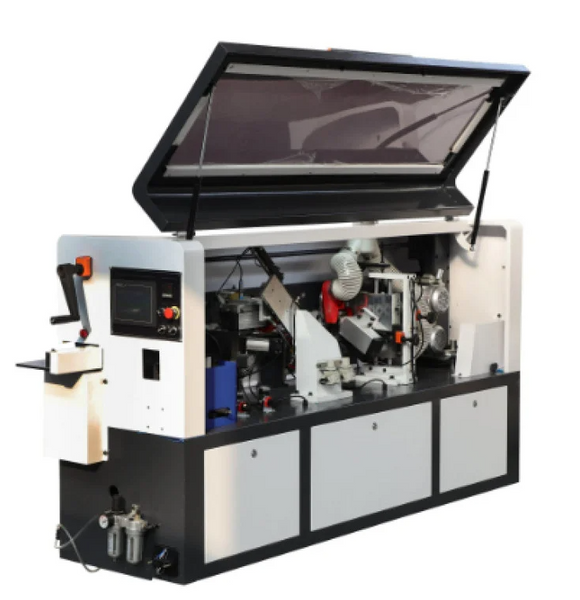

- Модель MBS1 призначена для облицювання прямолінійних кромок плитних матеріалів кромками АБС, ПВХ та смуговим кромковим матеріалом завтовшки до 3 мм.
- Конструкція верстата дозволяє здійснювати автоматичне нанесення клею та кромкового матеріалу, фрезерування звисів та підрізування торців.

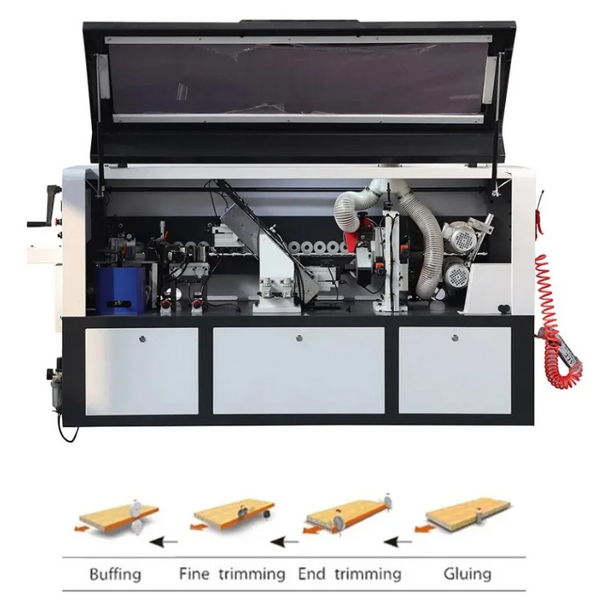

- Склеювання→Кінцеве обрізування→Чистове обрізування→Полірування
- Цілісна зварна рама верстата для забезпечення стійкості машини.
- Використовує дворейкову кінцеву ріжучу установку для забезпечення швидкого руху машини.
- Для забезпечення робочих характеристик пристроїв для торцевих і кутових закруглень для забезпечення робочих характеристик використовуються якісні пневматичні компоненти.
- ПЛК та сенсорний екран марки Delta з Тайваню.
Види операцій

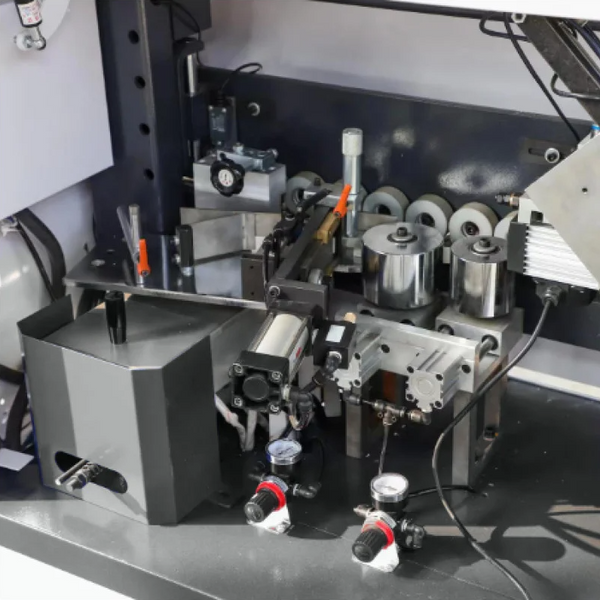

Склеювання:
- Бак для клею 1,6 літра. Розташований нижче щодо осі склеювання.
- Точне регулювання кількості клею.
- Покритий тефлоном резервуар для клею забезпечує найкращу якість склеювання, оскільки клей не прилипає до стінок резервуару.
- Мінімальний час нагрівання.
- Не потрібно регулювати товщину матеріалу.
- Нагріта базова планка перед аплікатором забезпечує найкращий ефект склеювання.

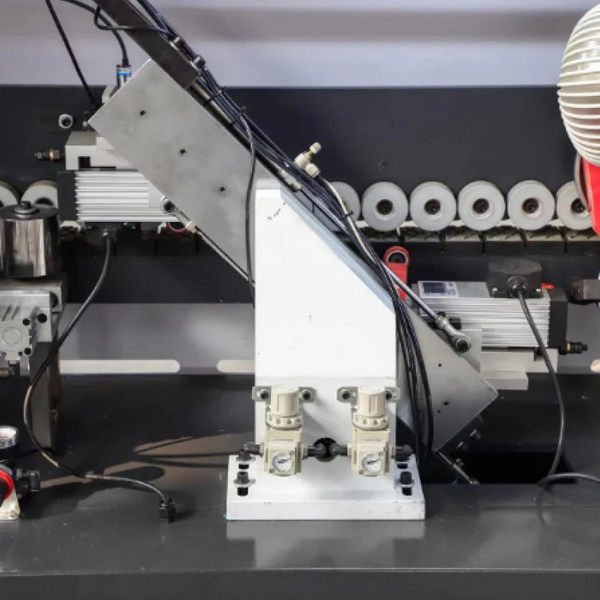

Кінцеве різання:
- Лінійна напрямна рейка під кутом 45°.
- Пристрій для обрізки складається з двох двигунів:
- Потужність: 0,55 кВт;
- Частота: 50 Гц;
- Швидкість: 12000 об/хв.
- Пилки: 100 х 22 Z30; розташовані під кутом 5 °.
- Автоматична система мастила направляючих із пристроєм контролю часу.
- Встановлений дельта-перетворювач забезпечує точне керування.
- Захист двигуна від перевантаження.

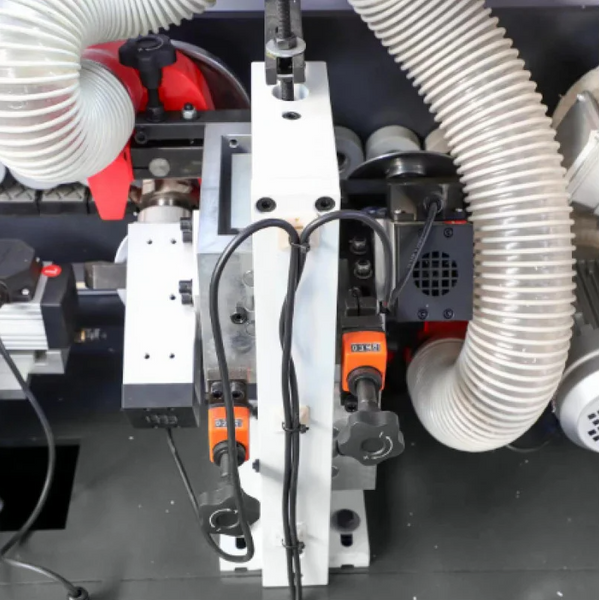

Точне обрізання:
- Два промислові двигуни (12000 об/хв) 2 x 0,75 кВт.
- Оснащений лічильниками обрізки з різною товщиною кромки.
- Механізм тонкої обрізки використовується для видалення надлишкових крайових матеріалів, використовує автоматичне відстеження та високочастотний двигун для швидкого різання, щоб забезпечити плавне обрізування пластин.

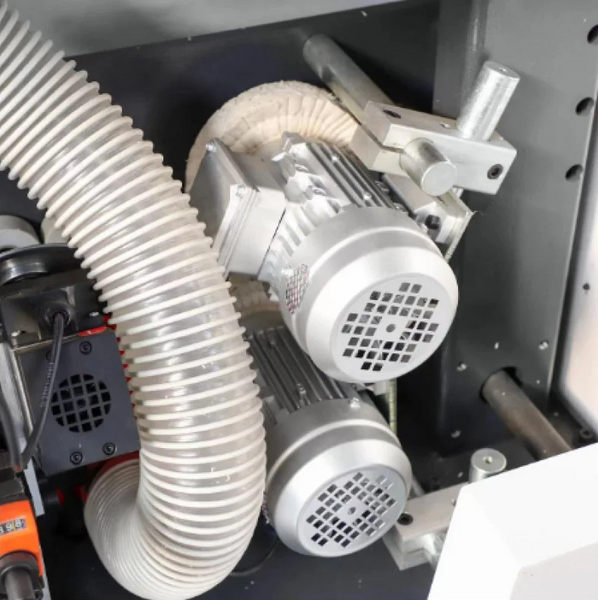

Полірування:
Для полірування кромки використовується полірувальний пристрій з 2-шаровим колом. Зробіть оброблену поверхню блискучою та видаліть бруд.
Забезпечте стабільну роботу, підключивши постійне джерело живлення. Оснащений 2 двигунами:
- Потужність: 0,18 кВт;
- Частота: 50 Гц;
- Швидкість: 1400 об/хв.
- Діаметр кола Ø 150 x Ø 22

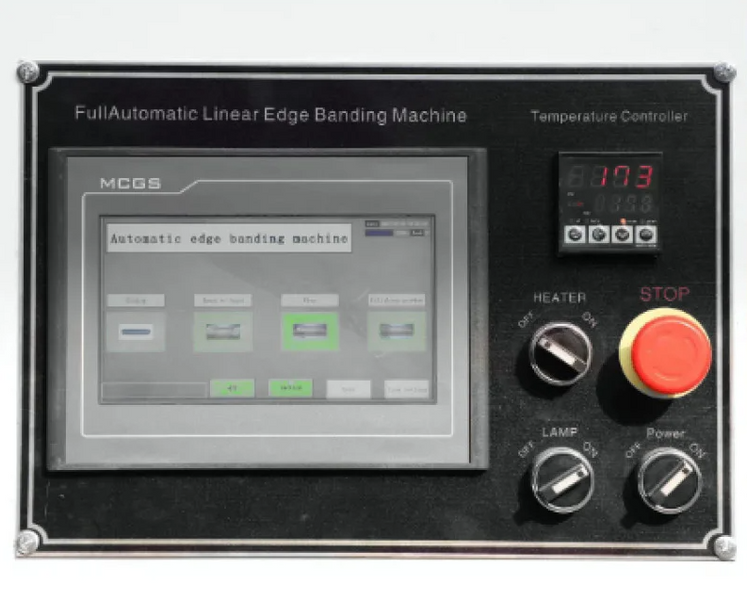

Панель управління:
На екрані дисплея відображаються параметри налаштування та роботи: температура клею, індикація роботи вузлів машини.
У разі виникнення несправності на дисплеї з'являється опис несправності із зазначенням вузла та компонента
Характеристики
- Ширина кромкооблицювальної стрічки, мм: 12-60
- Товщина кромкооблицювальної стрічки, мм: 0,4-3
- Товщина панелі, мм: 12-60
- Мінімальна довжина заготовки, мм: 120
- Мінімальна ширина заготовки, мм: 50
- Мінімальний радіус закруглення заготовки, мм: --
- Швидкість подачі кромкооблицювальної стрічки, м/хв: 16
- Робоча темпретарура, град.: уточн.
- Напруга мережі, В: 380
- Загальна потужність верстата, Вт: 7500
- Максимальний розмір столу, мм: н/д
- Розмір додаткового столу, мм: н/д
- Тиск повітря, не більше МПа: 0,6-0,8
- Обрізання кромки: Так
- Циклювання кромки: Так
- Полірування кромки: Так
- Фреза для обрізання заготовки кромкооблицювальної стрічки, що виступає за площиною (входить до комплекту верстата): Так
- - діаметр, мм: 70
- - кількість ріжучих головок, Z: 4
- - радіус закруглення, R мм: 2
- Діаметр патрубка для під'єднання аспірації, мм: 100
- Габаритні настановні розміри ДхШхВ, мм: 2300х750х1250
- Вага нетто кг: 650
