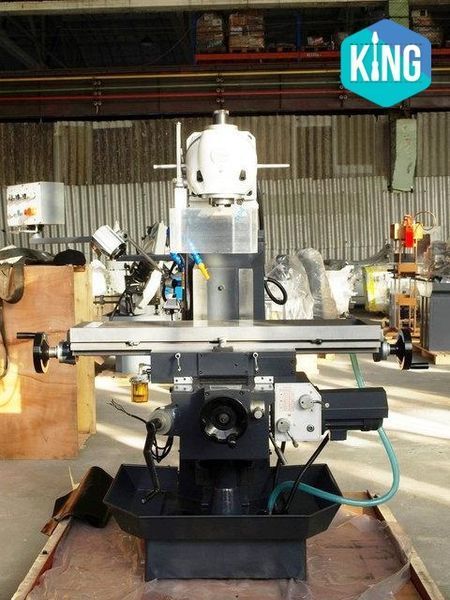

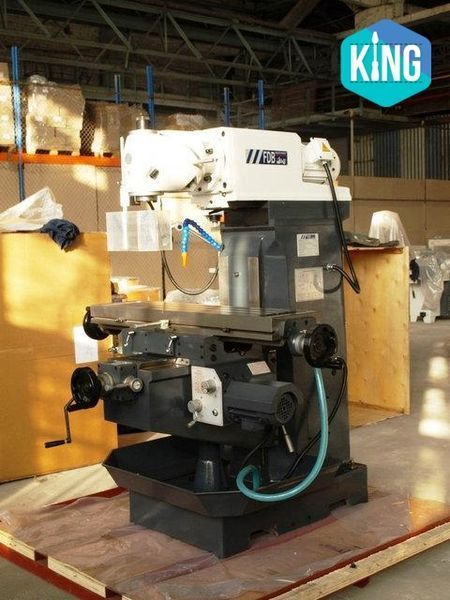

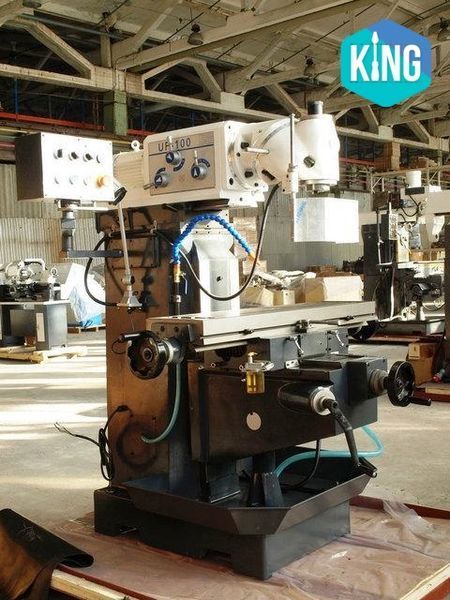

Верстат універсально-фрезерний FDB Maschinen UF100 призначений для виконання різноманітних фрезерних та свердлильних операцій, а їх широка номенклатура дозволяє зробити найбільш оптимальний вибір для вирішення конкретних та перспективних завдань з високим ступенем механізації виробничих процесів. Фрезерний верстат FDB Maschinen UF100 якісний, точний і продуктивний.
Особливості фрезерного верстата FDB Maschinen UF100
- Різноманітна сфера застосування
- Важке виконання
- Жорстка масивна конструкція з високоякісного чавуну
- Гартовані напрямні типу “ластівчин хвіст”, регульовані клиновими планками
- Центральна система мастила

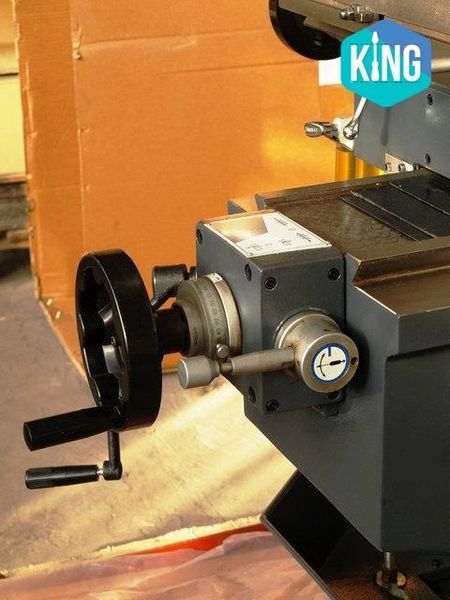

- Більшерозмірні маховики з лімбами, що добре читаються
- Потужний верстатний світильник
- Система подачі СОЖ із вбудованим баком
- Великі можливості за гарною ціною
Характеристики фрезерного верстата FDB Maschinen UF100
| Частота, Гц | 50 |
| Напруга живлення, | 380 |
| Потужність двигуна приводу вертикального шпинделя, кВт | 2,2 |
| Потужність двигуна приводу горизонтального шпинделя, кВт | 2,2 |
| Потужність двигуна приводу подачі СОЖ, кВт | 0,1 |
| Параметри інструмента | |
| Максимальний діаметр свердління в чавуні, мм | 22 |
| Максимальний діаметр свердління у сталі, мм | 50 |
| Максимальний діаметр торцевої фрези, мм | 125 |
| Максимальний діаметр кінцевої фрези, мм | 25 |
| Кінець шпинделя | |
| Кінець шпинделя | ISO 40 |
| Хід пінолі, мм | - |
| Розмір хобота під установку дискових фрез, мм | 32 |
| Кількість обертів | |
| Частота обертання вертикального шпинделя, об/хв | 45x1860 |
| Кількість ступенів | 11 |
| Частота обертання горизонтального шпинделя, об/хв | 45x1869 |
| Кількість ступенів | 11 |

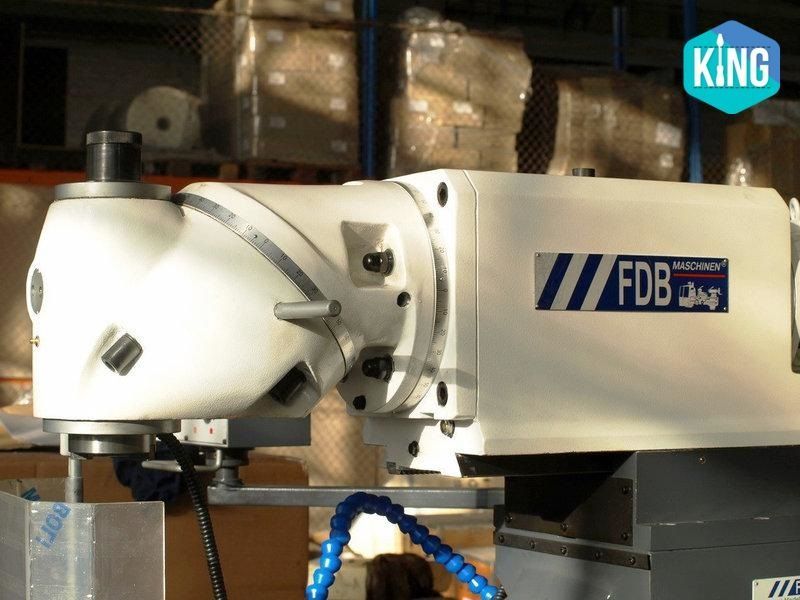

| Фрезерна головка | |
| Поворот фрезерної головки | 360° |
| Нахил фрезерної головки | 360° |
| Переміщення по осі Y фрезерної головки, мм | 630 |
| Затискна штанга | М16 |
| Виліт осі шпинделя, мм | |
| Відстань шпиндель – стіл, мм | 90-520 |
| Автоматична подача шпинделя, мм/про | - |
| Координатний стіл | |
| Розмір столу, мм | 1120x260 |
| Переміщення по осі X, мм | 600 |
| Переміщення по осі Y, мм | 270 |
| Переміщення по осі Z, мм | 430 |
| Розмір Т-подібних пазів, мм | 14 |
| Відстань між пазами, мм | 63 |
| Кількість пазів | 3 |
| Максимальне навантаження на стіл, кг | 350 |
| Автоматична подача стола, мм/хв. | 24-402 |
| Кількість подання столу | 9 |
| Габаритні розміри | |
| Довжина, мм | 1655 |
| Ширина, мм | 1325 |
| Висота, мм | 1730 |
| Маса верстата, кг | 1200 |
Комплект постачання фрезерного верстата
- Блок управління.
- Система подачі по осях X/Y/Z.
- Система подачі СОЖ.
- Ручний насос централізованої системи мастила.
- Галогенна лампа.
- Комплект інструментів для обслуговування та скринька для інструментів.
- Посібник з експлуатації
