Optimill MF 2-B и MF 4-B – одни из самых популярных и наиболее часто запрашиваемых производителем станков из группы промышленные фрезерные станки по металлу. Привлекает потребителя простота и надежность этих станков и не на последнем месте, при выборе, стоит конечно доступная цена. Фрезерные станки по металлу Optimill MF 2-B и MF 4-B уже неоднократно заказывались украинскими производителями, а некоторые производства, даже укомплектовали их комплектами ЧПУ и в настоящее время, эти фрезера работают на серийном производстве однотипных деталей. При выборе фрезерного станка по металлу, чаще всего выбор склоняется в пользу моделей Optimill MF 2-B или MF 4-B, потому, что в их функционале есть:
- вариатор оборотов шпинделя;
- радиальное биение шпинделя 0,01 мм;
- нарезание резьб;
- устройство цифровой индикации и т.д.

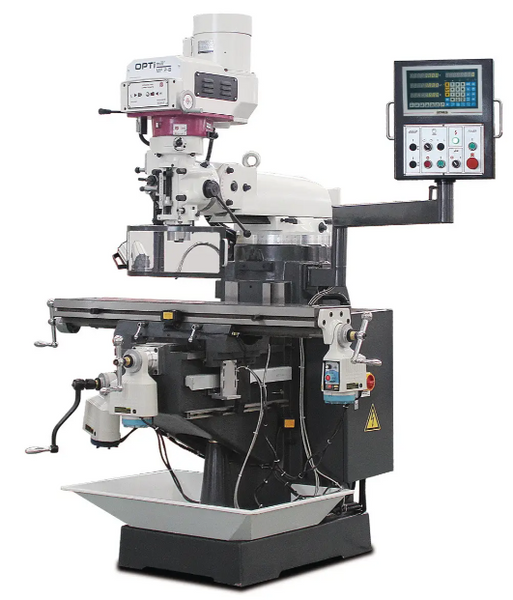

Особенности Optimill MF 2-B
- Фрезерный станок серии Optimill MF имеет массивную, жесткую и тяжелую конструкцию и при этом, компактные габариты. Изготовленные из серого чугуна (Meehanite), фрезерные станки по металлу, благодаря своему весу и конструкции, легко справляются, с возникающими при работе, вибрациями.
- Промышленные фрезерные станки по металлу Optimill MF 2-B и MF 4-B в своей конструкции имеют вариатор оборотов, позволяющий бесступенчато регулировать скорость вращения шпинделя. Скорость вращения отображается на дисплее, расположенном на панели управления фрезерного станка по металлу.
- В конструкции фрезерного станка имеется коробка переключения скоростей. Каждая скорость имеет свой диапазон вращения. Установив на коробке подач требуемую скорость, можно в ее диапазоне выполнять регулировку скорости вращения шпинделя вариатором оборотов.
- Радиальное биение шпинделя фрезерного станка по металлу Optimill MF 2-B составляет менее 0,01 мм. Это возможно благодаря точности изготовления и закалки самого шпинделя и подшипников, конического типа, на которых он установлен.
- Для выполнения функции нарезания резьбы, шпиндель имеет возможность вращения в обе стороны. Переключение направления вращения шпинделя находится на панели управления фрезерного станка по металлу.
- Рабочая зона, фрезерного станка по металлу, хорошо освещается станочным светильником, встроенным в конструкцию станка.
- Панель управления фрезерного станка изготовлена в виде поворотной панели, что очень удобно при работе, смене заготовки и уборке станка.
- Функционально, фрезерная голова, может иметь наклон ± 45° и выполнять фрезерования детали в этих положениях.
- Достаточно востребована функция подачи пиноли в автоматическом режиме. При достижении заданной глубины сверления, подача пиноли автоматически прекращается. Ограничитель глубины сверления на фрезерном станке по металлу регулируется миллиметровой шкалой.
- Смазка направляющих на фрезерном станке по металлу Optimill MF 2-B осуществляется централизовано.
- Система СОЖ (подачи охлаждающей жидкости в зону реза) встроена в конструкцию фрезерного станка.
- Направляющие по осям Х и Z выполнены по типу «ласточкин хвост» с регулируемым клином под углом 55°.
- В конструкции станка предусмотрена автоматическая подача рабочего стола по осям «Х», «Y» и «Z».
- Ось «Z» имеет регулируемые концевые упоры.
- Перемещение рабочего стола по осям «Y» и «Z» выполняется благодаря установленному устройству автоматической подачи.
- Перемещения рабочего стола отображаются на цифровом дисплее (устройство цифровой индикации), размещенном на поворотном пульте управления фрезерным станком по металлу – DPA — 2000.
- Шпиндель фрезерного станка по металлу MF 2-B имеет автоматическую подачу от 0,04 мм/об. до 0,15 мм/об.
- Шпиндель станка имеет ручной тормоз и маховик для точной микрометрической подачи.
- На моделях фрезерных станков по металлу установлен точный, шлифованный рабочий стол с пазами Т-образной формы и специальным каналом для стока охлаждающей жидкости в бак.
- Для защиты при работе фрезеровщика, на фрезерном станке по металлу установлен большой прозрачный, защитный экран, с возможностью регулировки его положения по высоте.
Характеристики
- Потребляемая мощность: 3 кВт
- Напряжение питания: 400 В
- Количество фаз: 3 Ph
- Тип тока: ~
- Частота сети: 50 Гц

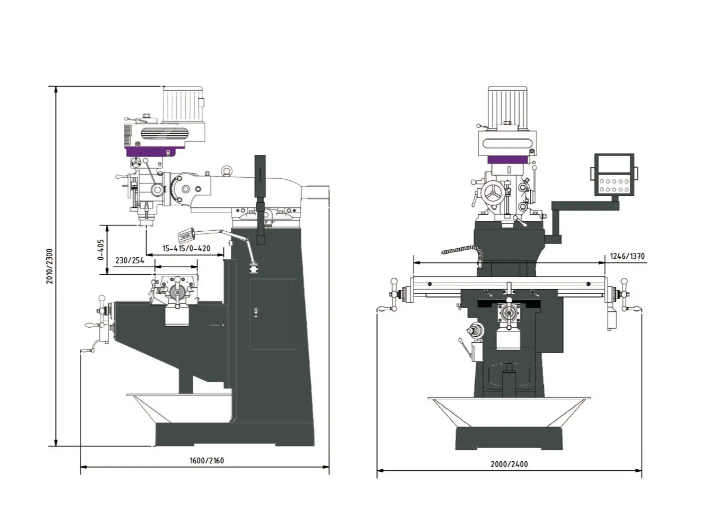

- Расстояние от шпинделя до рабочего стола: 0-405
- Конус шпинделя: ISO 40 DIN 2080
- Диапазон скоростей шпинделя: 60-4200 об/мин
- Ширина рабочего стола: 230 мм
- Длина рабочего стола: 1246 мм
- Размер T-образных пазов: 16 мм
- Количество Т- образных пазов: 3
- Перемещение оси X вручную: 690 мм
- Перемещение оси Y вручную: 310 мм
- Перемещение оси Z вручную: 390 мм
- Перемещение оси X автоматически: 610 мм
- Перемещение оси Y автоматически: 230 мм
- Перемещение оси Z автоматически: 310 мм
- Макс. диаметр сверления стали (S235JR): 24 мм
- Поворот фрезерной головы Z — X плоскости: 45 градусов
- Ход пиноли шпинделя: 127 мм
- Диапазон автоподача шпинделя: 0,04/0,08/0,15мм/об
- Вертикальный ход стола по оси Z: 312 мм
- Вес (нетто): 1000 кг
