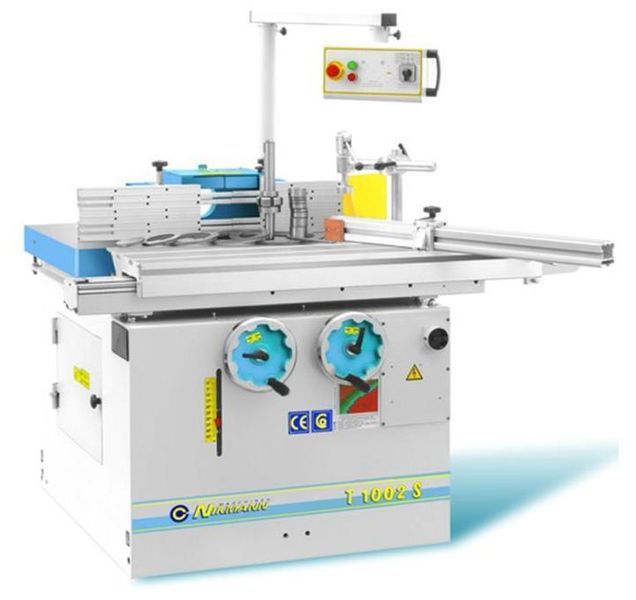

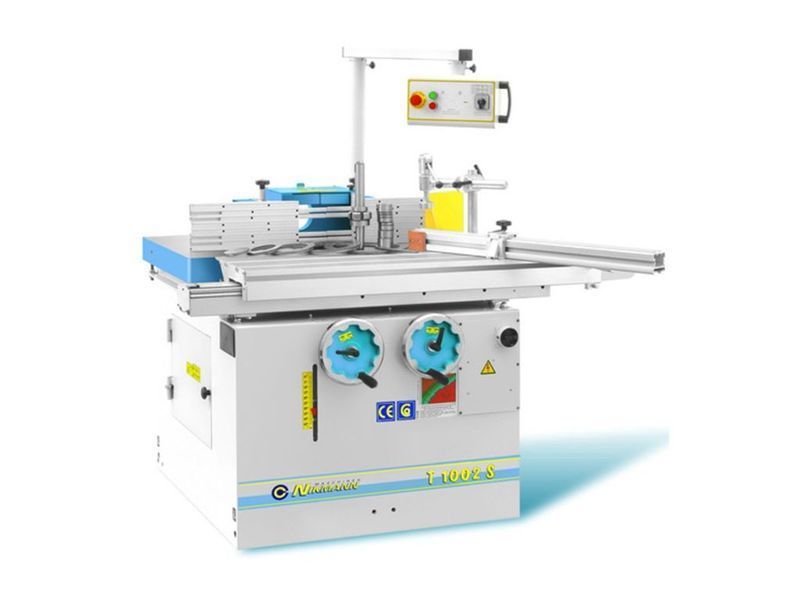

Фрезерный станок STOMANA T1002S – это профессиональное оборудование для деревообработки, которое позволяет выполнять профильное и угловое фрезерование, фрезерование по шаблону, а также нарезку шипов и проушин. Особенностью модели является наклон шпинделя под углом 90-45°, что позволяет обрабатывать разные профили одной и той же фрезой, изменяя лишь угол наклона шпинделя, и улучшает качество обработки при разной глубине профиля на одной заготовке. Поставляется с шипорезной кареткой размером 1150х350 мм, которая обеспечивает точное и плавное перемещение заготовки. Шипорезный комплект в базовую комплектацию не входит!
Двухскоростной двигатель мощностью 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт) позволяет выбирать оптимальную мощность под конкретную задачу, а 6 скоростей вращения шпинделя (3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин) - эффективно работать с разными породами древесины и диаметрами фрез. Этот профессиональный фрезерный станок имеет жесткую чугунную конструкцию весом 430 кг, что обеспечивает его стабильность и точность даже при максимальной нагрузке.
Преимущества фрезерного станка STOMANA T1002S
- Двухскоростной двигатель мощностью 3,2 кВт/ 4 кВт (4,3 кВт/ 5,5 кВт)
- Питание от трехфазной сети
- 2 шпинделя - Ø 30 мм и для концевых фрез (под цангу ER32)
- Ход шпинделя – 180 мм
- Наклон шпинделя под углом 90-45°
- Установка шпинделя на прецизионных подшипниках
- 6 скоростей вращения шпинделя - 3000/ 4000/ 5000/ 6000/ 8000/ 10000 об/мин
- Электронный счетчик оборотов
- Электромагнитный тормоз для быстрой остановки шпинделя
- Блокировка шпинделя для безопасной замены инструмента
- Максимальный диаметр фрезы – при профилировании 250 мм, при шипорезке – 300 мм
- Эксцентриковая система фиксации заготовок
- Шипорезная каретка размером 1150х350 мм
- Движение каретки по направляющим из закаленной стали
- Стопор каретки
- 2 рычага для перемещения каретки
- Литой чугунный стол с ребрами жесткости размером 1000х650 мм
- Отверстия в корпусе для установки автоподатчика
- 2 выхода под аспирацию (над столом и под столом)
- 2 направляющие линейки длиной по 500 мм
- Телескопическая поворотная линейка длиной 900 мм + удлинение 700 мм
- Приставной стол размером 500х320 мм
- Пульт управления на поворотной консоли, расположенной на уровне глаз
- Жесткая конструкция весом 430 кг.
Характеристики
- Максимальный диаметр фрезы в столе Ø, мм.: 180
- Максимальный диаметр фрезы над столом Ø, мм.: 250
- Диаметр шпинделя, Ø мм.: 30
- Скорость вращения, об/мин.: 3000/4000/5000/6000/8000/10000
- Количество скоростей: 6
- Макс. мощность, кВт.: 3.2 /4.0 (S1/S2); ( опция 4.3, 5.5)
- Наличие реверса: есть
- Ход шпинделя, мм.: 180
- Угол наклона шпинделя, °: 90°, 45°
- Цанговый зажим, мм.: 125
- Диаметр отверстия в столе Ø, мм.: 260
- Выход под аспирацию Ø, мм.: Ø120
- Размеры рабочего стола, мм.: 1000х650
- Наличие каретки: есть
- Ход каретки: 650
- Напряжение, В.: 400
- Габаритные размеры (ДхШхВ), мм.: 1350х1000х1200
- Габариты упаковки (ДхШхВ), мм.: 1400х1050х1250
- Вес, кг.: 430
- Гарантия, к-во мес.: 12
Конструктивные особенности фрезерного станка STOMANA T1002S

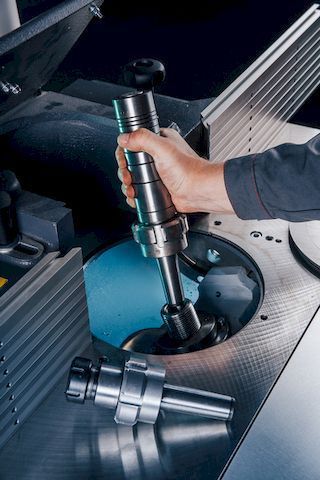

СМЕННЫЙ ШПИНДЕЛЬ МК4
Удобная смена шпинделей под разные посадочные диаметры фрез: 30, 32, 40, 50 и шпиндель для концевых фрез.
Позволяет в одном станке иметь шпиндели разных диаметров и работать концевым инструментом.
Удобно когда фрезы имеют разные посадочные диаметры, а собранные комплекты фрез можно менять вместе со шпинделем, не снимая их.
В комплекте поставляется 2 шпинделя: Ø32мм и для концевых фрез (под цангу ER32).

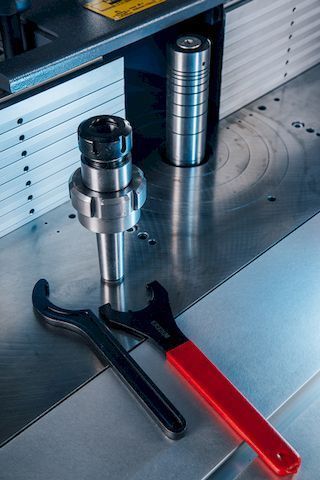

ШПИНДЕЛЬ ПОД КОНЦЕВОЙ ИНСТРУМЕНТ
В комплекте со станком поставляется шпиндель под концевой инструмент с креплением под цангу ER 32 (цанга и инструмент в комплект поставки не входят).
Ключ для съема шпинделя и ключ для зажима цанг ER 32 поставляются в комплекте со станком.
НАКЛОН ШПИНДЕЛЯ 0 - 45°
Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке.
Работа без наклона:
На верхнем рисунке скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента.
Работа с наклоном:
При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента.
СИСТЕМА БЫСТРОГО ПОЗИЦИОНИРОВАНИЯ КОЖУХА
Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха.

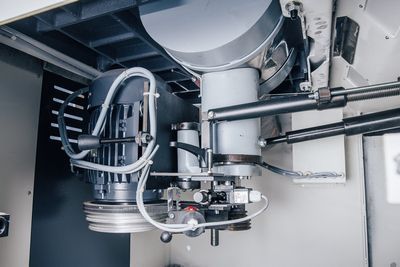

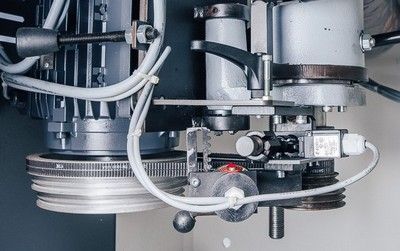

МОТОРНЫЙ ОТСЕК
Привод шпинделя от мощного двигателя посредством 2-х клиновых ремней.
Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек.
ПЕРЕКЛЮЧЕНИЕ СКОРОСТЕЙ
Осуществляется путем быстрой и удобной перестановки ремней. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка.
6 скоростей вращения шпинделя: 10000, 8000, 6000, 5000, 4000, 3000 об/мин.
Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности.

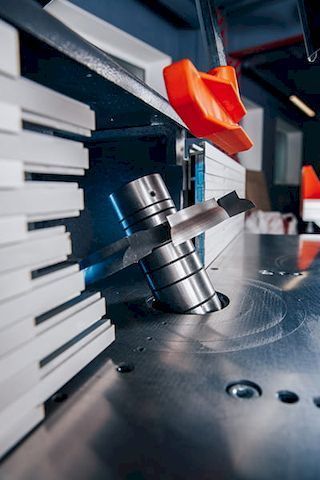

ШПИНДЕЛЬНАЯ ЧАША
Диаметр отверстия в столе – 260мм. Это позволяет опускать в стол инструмент большого диаметра.
Также большой диаметр чаши удобен при работе с шпинделем под наклоном.

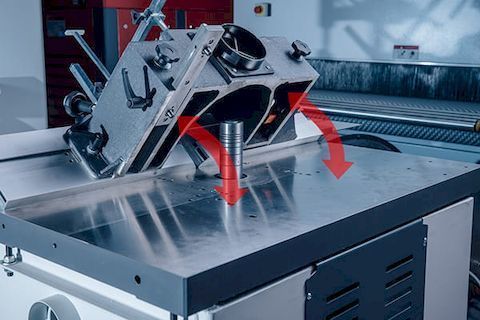

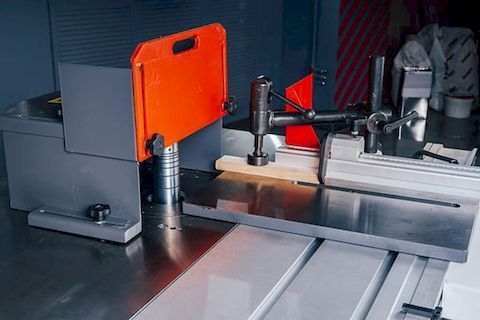

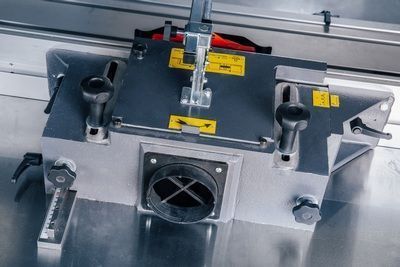

ЗАЩИТНОЕ ОГРАЖДЕНИЕ ШПИНДЕЛЯ
- Кожух для фрез диаметром 250 мм
- Направляющие линейки длиной 500 мм каждая
- В кожухе предусмотрен выход под аспирацию Ø120мм.

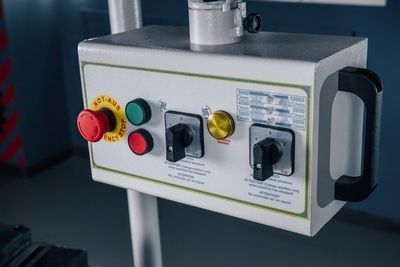

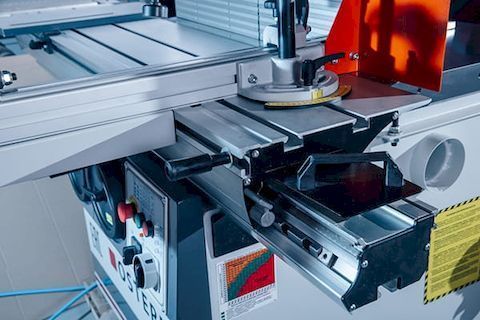

Вынесенный на уровне глаз, на поворотной консоли. Удобный и информативный. На пульте расположены:
- Переключатель частоты вращения шпинделя
- Электронная цифровая индикация выбранной частоты вращения шпинделя
- Кнопки включения/выключения
- Аварийный выключатель
- Переключатель направления вращения шпинделя - реверс (поставляется по запросу).

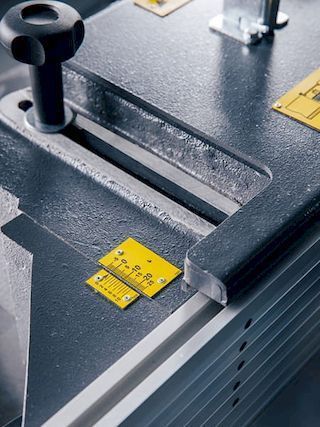

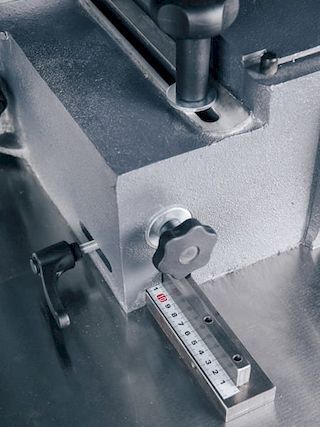

Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов.

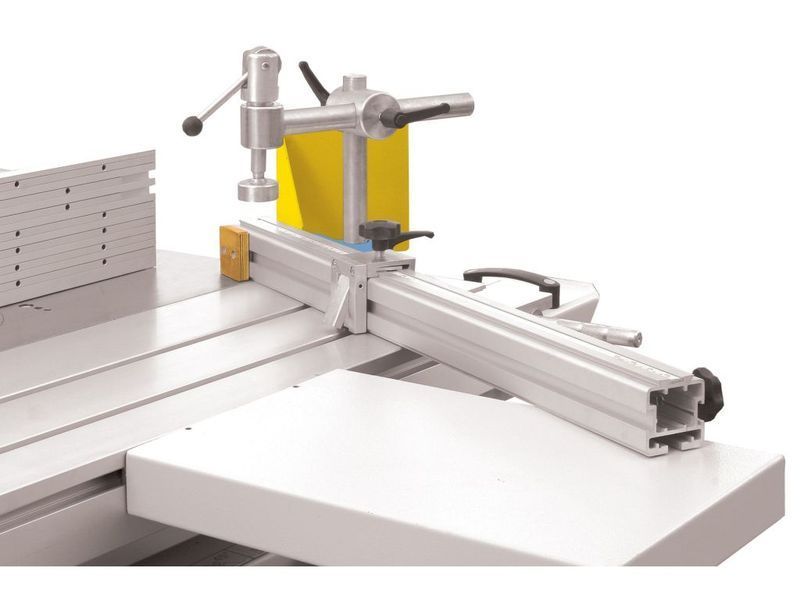

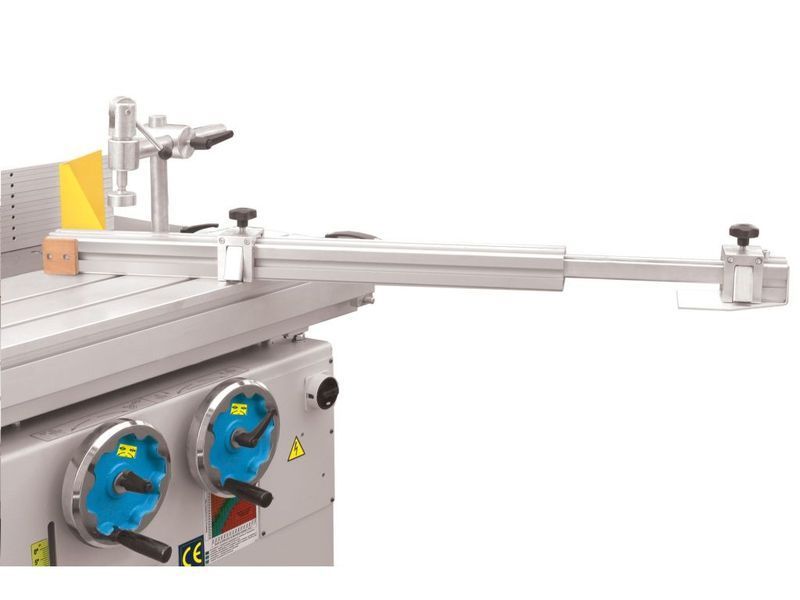

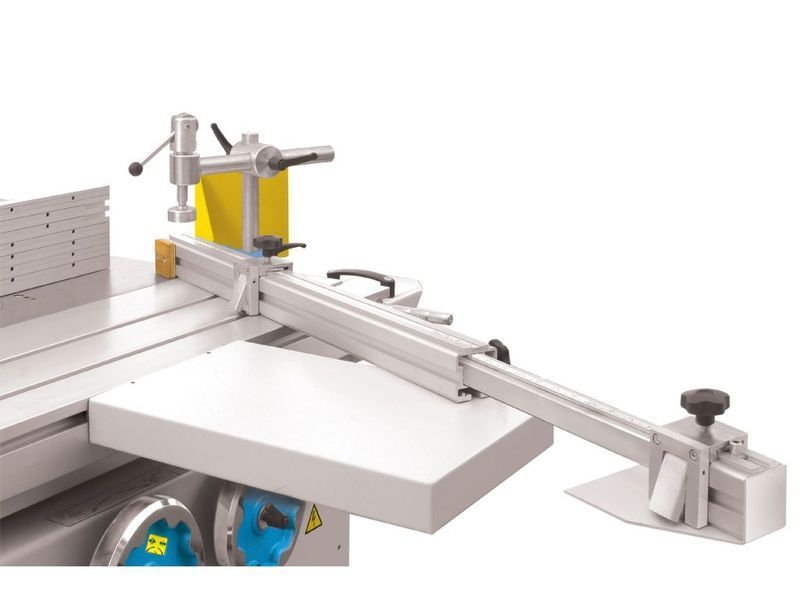

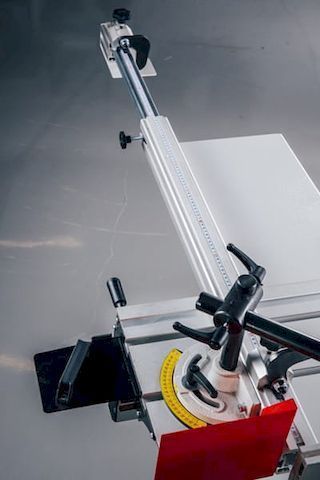

ТЕЛЕСКОПИЧЕСКАЯ ПОВОРОТНАЯ ЛИНЕЙКА
- Телескопическая линейка 900 мм + удлинение 700 мм
- 2 флажковых упора для шипорезных работ
- Поворот линейки на угол ±45° по шкале с градусами
- Приставной стол 500 х 320 мм исключает провисание габаритных заготовок.

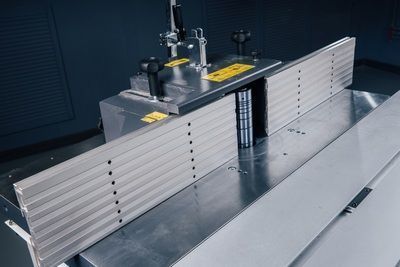

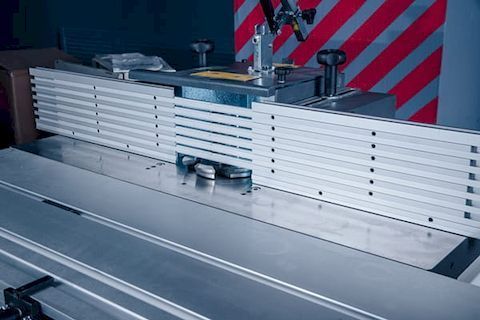

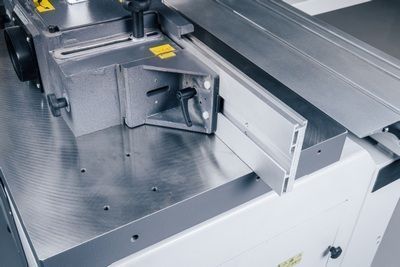

ИНТЕГРАЛЬНЫЕ НАПРАВЛЯЮЩИЕ
Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке.
Исключен подрыв древесины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха.
Дополнительная защита рук оператора.
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ
Фиксация заготовок на каретке при помощи эксцентрикового прижима.

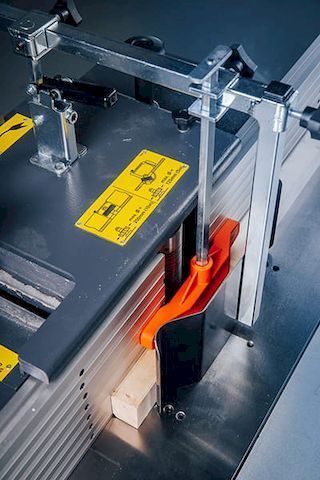

ПРИЖИМ MORI
Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

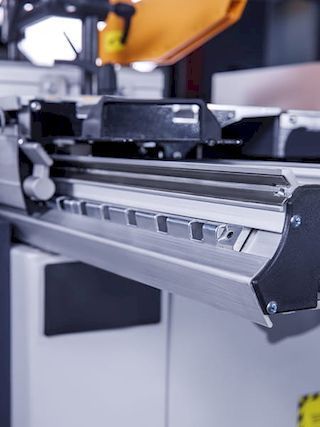

НАПРАВЛЯЮЩИЕ КАРЕТКИ
Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным. Аналогичная конструкция реализована ведущими немецкими производителями станков.

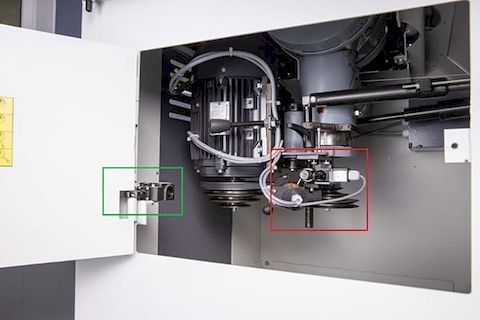

СИСТЕМА БЕЗОПАСНОСТИ
Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым).
При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным).
Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.
АСПИРАЦИОННЫЕ ПАТРУБКИ
Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя.

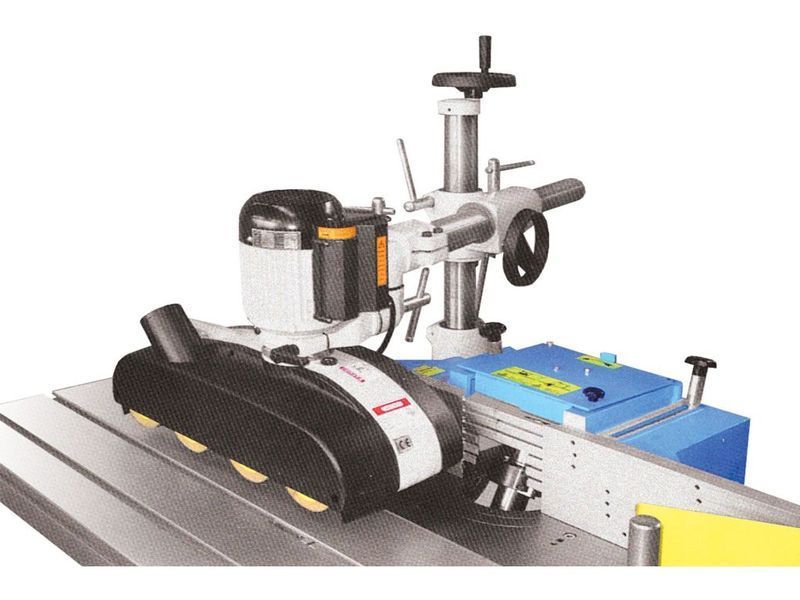

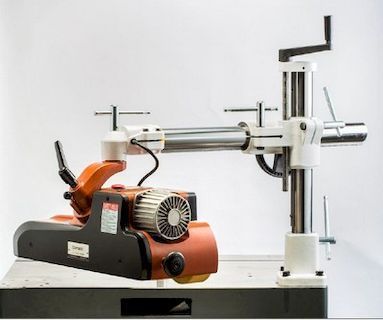

ПРЕДУСТАНОВКА ПОД АВТОПОДАТЧИК
В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика.
ШИПОРЕЗНЫЙ КОМПЛЕКТ (В КОМПЛЕКТ ПОСТАВКИ НЕ ВХОДИТ)
Состоит из:
- кожуха для фрез Ø320 мм
- чугунной шипорезной приставки для коротких заготовок
- передвижного упора для фиксации заготовки к телескопической линейке.
Приставка позволяет:

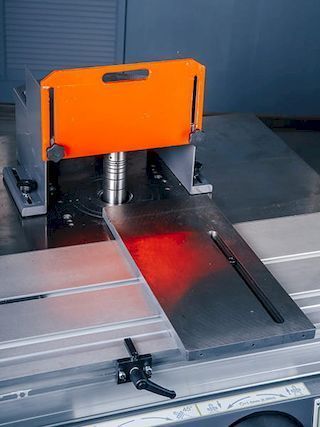

- зафиксировать заготовку максимально близко к фрезе, что исключает её вибрации
- зарезать шипы на коротких заготовках.
Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки.
Для удобного перемещения каретки предусмотрено две рукоятки.
Комплектация
В стандартную комплектацию входят:
- Шипорезная каретка
- Шпиндель Ø 30 мм
- Шпиндель для концевых фрез (под цангу ER32)
- Ключ для снятия шпинделя
- Ключ для зажима цанг ER 32.
