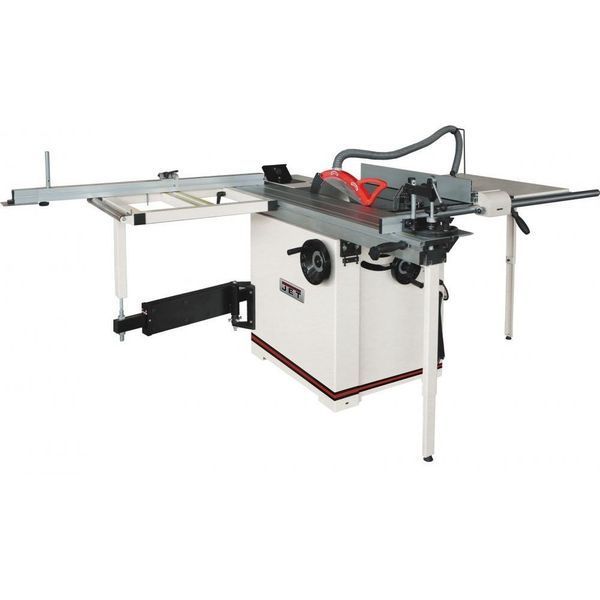

Форматно-раскроечный станок JET JTSS-1600

Описание Форматно-раскроечный станок JET JTSS-1600

ОСОБЕННОСТИ:

• Привод подрезного диска от основного двигателя
• Пильный модуль из чугунного литья
• Регулировка положения расклинивающего ножа
• Регулировка наклона пильного диска
• Регулировка глубины пропила
• Рабочий стол из чугунного литья
• Съемный расширитель рабочего стола из чугуна справа
• Съемный расширитель рабочего стола из стального листа справа
• Съемный удлинитель рабочего стола из стального листа
• Регулируемый параллельный упор с эксцентриковым зажимом
• Подвижный стол из алюминиевого профиля
• Съемный расширитель подвижного стола с телескопической опорой
• Эксцентриковый прижим заготовки для фиксации на подвижном столе
• Регулируемый продольный упор заготовки
• Выдвижной концевой упор заготовки
• Поворотный упор подвижного стола с угловой разметкой

Jet JTSS-1600-M форматно-раскроечный станок профессионального класса для работы с древесиной и ламинированными материалами на её основе. Важная особенность данной модели в том, что уже с завода она укомплектована большинством вспомогательных узлов, которые обычно приходится докупать.
Рабочий стол выполнен из чугунного литья, его можно расширить одной или двумя секциями. Первым ставится чугунный расширитель, к нему можно пристыковывать сегмент из стального листа, оборудованный опорой. Такая база позволяет распиливать детали с отступом 1220 мм от параллельного упора. Сам упор выполнен по классической для профессиональных станков схеме: крепится к массивному чугунному основанию, которое перемещается по цилиндрической направляющей и фиксируется эксцентриковым стопором.

Станок оборудован подвижным столом (кареткой), ход которого составляет 1600 мм. При работе на нем деталь фиксируют при помощи углового упора, эксцентрикового прижима или продольного упора. В стандартный комплект входит и расширение подвижного стола с телескопической опорой и раздвижным поворотным упором заготовки. В разложенном состоянии его длина составляет 2200 мм, в сложенном 1200 мм.

В остальном конструкция и функциональное оснащение станка полностью соответствуют принятым стандартам класса: предусмотрен подрезной диск с приводом от основного двигателя, есть регулировка наклона и высоты установки пильного модуля. Возможно подключение к системе удаления опилок с отсосом как из нижней полости, так и от верхнего кожуха диска.

Характеристики

• Напряжение, В :230
• Удлинение рабочего стола (ДхШ), мм: 500х310
• Размеры подвижного стола (ДхШ), мм: 1600х270
• Расширение подвижного стола (ДхШ), мм: 580х680
• Максимальная ширина до ограничителя торцевого упора подвижного стола, мм: 2200
• Ход подвижного стола (каретки), мм: 1600
• Максимальная длина распила на подвижном столе, мм: 1350
• Частота вращения подрезного диска на холостом ходу, об/мин: 8700
• Внешний (посадочный) диаметр подрезного диска, мм: 90 (20)
• Расширение рабочего стола из чугуна справа (ДхШ): 800 х 440 мм
• Дополнительное расширение рабочего стола из стального листа справа (ДхШ): 800 х 440 мм
• Потребляемая (выходная) мощность основного двигателя, кВт: 3,5 (2,5)
• Частота вращения пильного диска на холостом ходу, об/мин: 4700
• Внешний (посадочный) диаметр пильного диска, мм: 315 (30)
• Угол наклона пильного диска: 0-45º
• Максимальная глубина пропила под углом 0° и 45°, мм :100 и 80
• Размеры рабочего стола (ДхШ), мм: 800 х 385
• Максимальная ширина заготовки при пилении с параллельным упором справа, мм: 1220
• Диаметр вытяжного штуцера, мм: 100
• Длина, мм: 1600
• Ширина, мм: 2280
