Модуль управления ШИМ получает от блока детектирования выходное напряжение сварки и сигнал обратной связи по току главной цепи аппарата стыковой сварки. Блок регулирования напряжения подачи проволоки регулирует напряжение двигателя подачи проволоки и регулирует скорость двигателя подачи проволоки с помощью блока регулирования скорости подачи проволоки.
Скорость двигателя проволоки регулируется путем управления током подачи проволоки. В то же время изменение напряжения двигателя подачи проволоки возвращается к модулю управления ШИМ, модуль управления ШИМ управляет главной цепью сварочного аппарата через модуль привода в соответствии с регулировкой напряжения двигателя подачи проволоки. На мощность сварки влияет регулирование напряжения подачи проволоки. приводной модуль усиливает модулированный управляющий сигнал, посылаемый модулем управления ШИМ, и управляет выключателем питания. Такие компоненты, как модуль IGBT и МОП-лампа, работают стабильно и надежно. В то же время на устройство переключения главной цепи сварочного аппарата подается высокое напряжение и большой ток, изолированный от модуля управления ШИМ. Функция модуля управления PWM заключается в одновременном управлении параметрами тока и напряжения, заданными панелью.
Сигналы тока и напряжения на выходе сварочного аппарата собираются, сравниваются и рассчитываются соответственно, а затем схема генерации импульсов ШИМ управляется для генерации подходящего импульса. Импульс привода отправляется на модуль привода. При регулировке скорости механизма подачи проволоки скорость подачи проволоки предварительно устанавливается в модуле управления ШИМ.
Какое напряжение нужно. Цепь обратной связи выходного напряжения и тока сварочного аппарата собирает данные о выходном напряжении сварочного аппарата в режиме реального времени в модуле управления ШИМ. скорость соединения эффект. Сварку на сварочном аппарате можно производить только регулировкой напряжения двигателя подачи проволоки. Напряжение двигателя подачи проволоки регулируется потенциометром.
Скорость подачи проволоки регулируется резистором R99, а входное напряжение подачи проволоки регулируется резистором R33 и резистором R35. Переменный входной ток протекает через триод v19 и триод V20 для регулировки скорости подачи проволоки. Отрегулируйте выходное напряжение сварочного аппарата. В то же время входное напряжение двигателя подачи проволоки регулирует выходной импульс модуля управления двигателем подачи проволоки uc2845 через сопротивление R49 и сопротивление r48 Wide для достижения регулирования выходного напряжения проволоки. мотор подачи. Таким образом, выходное напряжение и напряжение подачи проволоки могут быть достигнуты путем регулировки мощности сварочного аппарата. Скорость подачи проволоки регулируется одновременно, чтобы реализовать одномерную регулировку.
Характеристики
- Входное напряжение питания В: 230 В, 1 фаза
- Частота Гц: 50/60
- Напряжение без нагрузки В: 60
- Номинальная входная мощность кВА: 6,6
- Выходной ток (MIG, 230 В) А: 40-200
- Выходной ток (ММА, 230 В) А: 20-150
- Выходной ток (Lift TIG, 230 В) А: 10-150
- Номинальный рабочий цикл (25 градусов) %: 60%
- Фактор силы COS: 0,93
- Защита от температуры: 75 градусов
- Класс защиты корпуса: IP23
- Подходит для электрода мм: 2,5-4,0
- подходит для провода мм: 0,8-1,0
- Кабель питания: 2 метра 2,5 мм

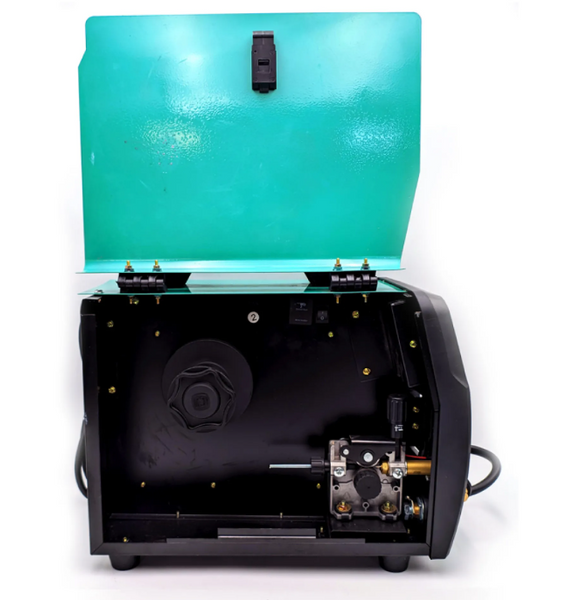

- Механизм подачи проволоки: 2 рулона, катушка проволоки 1/5 кг внутри
- Размер упаковки см: 48*29*44
- ГВт Кг: 14
- СЗ Кг: 11
- Дружественный генератор: да, выше 20 кВт

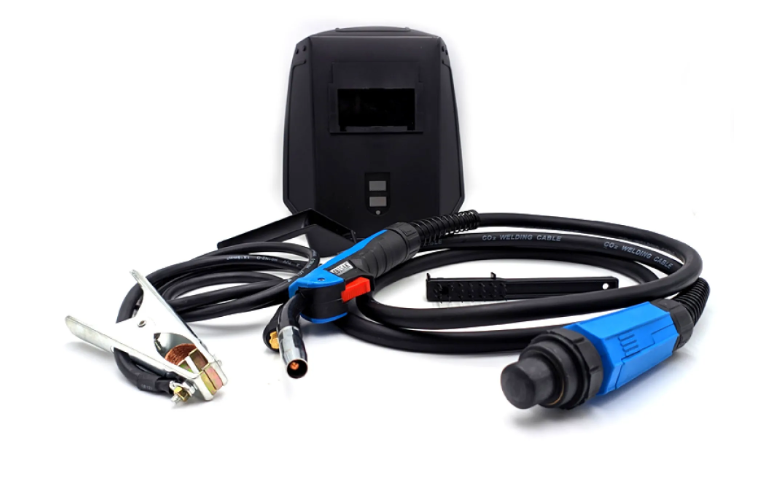

Комплектация
- 3-метровая горелка Euro MIG, тип: 15AK
- 2 метра 25-35 мм 2 медь и алюминиевый сварочный зажим
- 2 метра 25-35мм 2 зажим заземления
- адаптер 60 см. 5) трубка 3 метра
