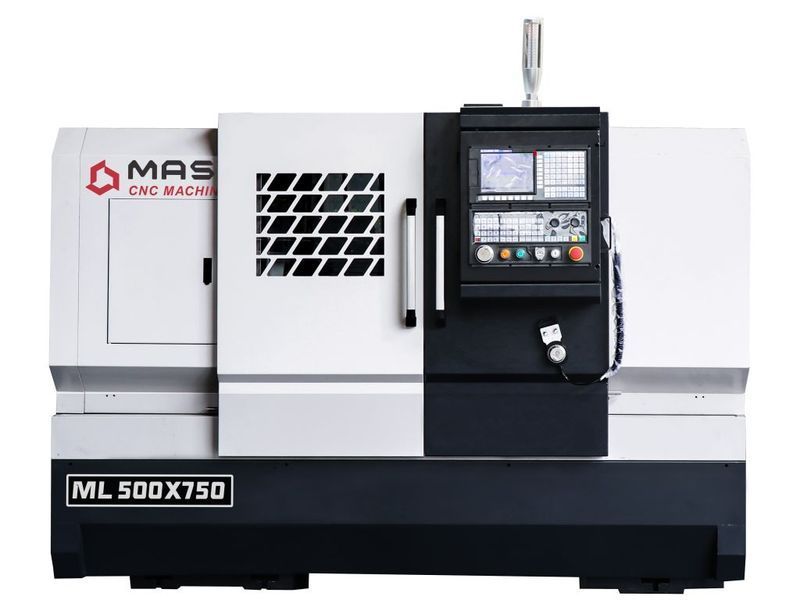

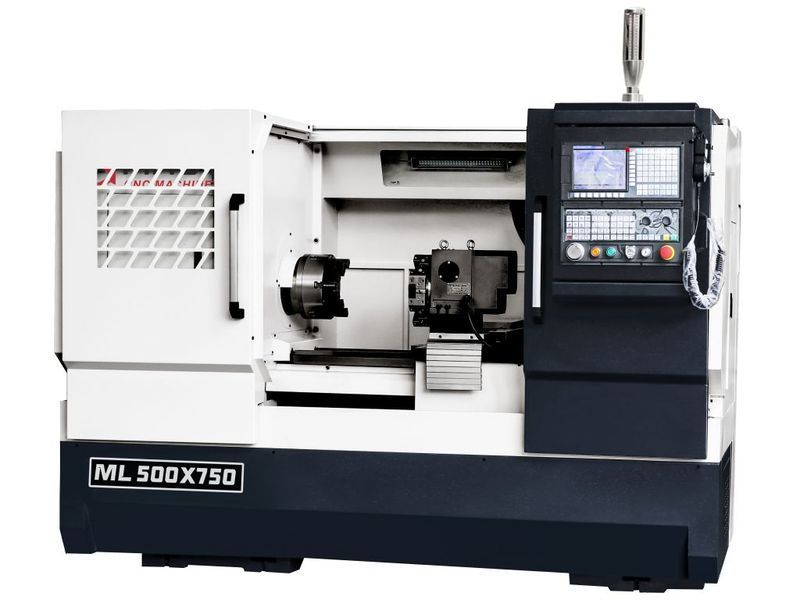

Промышленный токарный станок с ЧПУ MAST ML 500x750 SH8 качественно, быстро и продуктивно выполняет токарную обработку внутренних, наружных и сферических поверхностей, нанесение различных видов резьбы снаружи и внутри и сверление металлических заготовок. Управление станком происходит посредством распространенной и популярной во всем мире системы управления Siemens Sinumerik 808D.
Весомыми преимуществами этого станка являются сервоприводы абсолютного позиционирования Siemens, не требующие конечных выключателей для начального позиционирования суппорта. Это существенно увеличивает уровень безотказности и надежности станка на производстве.
Система охлаждения щита электроники снизит тепловую нагрузку на электронные компоненты станка (а это частотный преобразователь главного двигателя, частотные преобразователи Siemens сервоприводов, низковольтные блоки питания электроники, магнитные пускатели), что также положительно повлияет на стабильность работы оборудования и его долговечность.
Мощность главного двигателя 7,5 кВт, большое отверстие шпинделя 65 мм и соответственно большие в диаметре шпиндельные подшипники в сочетании с цельнолитой чугунной станиной шириной 400 мм обеспечивают стабильную работу и точность при работе на максимальных нагрузках. Также для этих трудных задач станок оснащен 8-позиционным револьвером под большие резцы 25х25 мм.
Станина изготовлена из прочного чугуна марки аналога СЧ25 (именно такая марка применяется в станкостроении) и вылита единым моноблоком. Две 90-градусные V-образные направляющие рейки укреплены поверхностным закаливанием (токи высокой частоты) с твердостью HRC 50 и отшлифованы. Как суппорт, так и задняя бабка имеют одну 90-градусную V-образную направляющую рейку. Подача вдоль оси Z производится с помощью ШВП, которые закреплены перед станиной токарного станка. Суппорт и задняя бабка изготовлены из чугуна СЧ20.
Область применения токарного станка с ЧПУ MAST ML 500x750& SH8
Представленное оборудование будет эффективным для всех предприятий, на которых стоит задача изготовления крупных серийных партий однотипных металлических заготовок.
Сферы применения:
Данный токарный станок с ЧПУ работает под управлением микрокомпьютера и предназначен для токарной обработки внутренних и наружных цилиндрических поверхностей, торцевых поверхностей, любых произвольных конических поверхностей, дуговых и шаровых поверхностей, различной дюймовой или метрической резьбы, конной резьбы или других элементов. эффективностью, точной обработкой, простотой и безопасностью эксплуатации, полным набором функций и надежной производительностью.
Станок изготовлен согласно европейским правилам безопасности для работающего персонала и отвечает всем директивам и нормам сертификата Европейского Союза.
Почему следует выбирать именно токарный станок с ЧПУ MAST ML 500x7500 SH8
Ознакомьтесь с особенностями этого станка, которые выгодно отличают его от аналогичного оборудования.
- Известная и распространенная система управления Siemens Sinumerik 808D, которую знают довольно многие специалисты по управлению станками ЧПУ
- Сервоприводы абсолютного позиционирования Siemens не требуют конечных выключателей, что улучшает показатель безотказности в работе станка
- Сервоприводы и блоки управления сервоприводами производства Siemens
- Европейские элементы электроники Schneider
- 8-позиционный мощный револьвер, способный выдерживать нерегламентные нагрузки (ударные нагрузки резцами в заготовку)
- Гидравлический патрон 200 мм и гидравлическая задняя стрекоза - необходимый элемент токарного станка ЧПУ
- Система охлаждения щита электроники
- Мощность основного двигателя 7,5 кВт
- Цельнолитая чугунная станина
- Гарантийный срок 12 месяцев.
Характеристики
- Диаметр обточки над станиной: Ø 500 мм
- Диаметр обточки над суппортом: Ø 290 мм
- Ход по оси X: 8 м/мин
- Конус задней стрекозы: МТ6
- Вес: 1800 кг.
- Мощность двигателя: 7,5 кВт
- Габаритные размеры: 2250х1450х1750 мм
- Расстояние между центрами: 750 мм
- Точность позиционирования: 0,005/0,003 мм
- Конус шпинделя: А2-8
- Количество инструментов: 8 шт
- Обороты шпинделя: 200-1800 об/мин
- Отверстие шпинделя: Ø 52/65 мм
- Ход по оси Z: 8 м/мин
- Серводвигатель: (Х) - 15 Нм, (Z) - 15 Нм
- Максимальный размер резцов: 25х25 мм.
- Максимальная подача пиноли задней бабки: 120 мм.
- Программная точность осей X/Z: 0,001/ 0,001 мм
Преимущества и недостатки токарного станка с ЧПУ MAST ML 500x750 SH8
Просмотрите таблицу главных плюсов и минусов представленного станка.
| Плюсы | Минусы |
| Известная и распространенная система управления Siemens Sinumerik | Невозможность опционально заказать вариант с приводными инструментами на револьвере |
| Цельнолитая чугунная станина | Невозможность опционально установить внешний конвейер для стружки |
| Европейские элементы электроники Schneider | Невозможность опционально установить больший револьвер на большее количество инструментов |
| Гидравлический патрон и гидравлическая задняя бабка | |
| Возможность заказать подготовленный станок под податчик прутка (барфидер) | |
| Мощный конструктив (станина+двигатель+шпиндель) | |
| Доступная цена |
Идущий в комплектации токарного станка с ЧПУ MAST ML 500x750 SH8
В базовую комплектацию входят:
- Система управления Siemens Sinumerik 808D
- Контроллеры сервоприводов Siemens
- Сервоприводы абсолютного позиционирования Siemens
- Компоненты электроники Schneider
- Резцедержатель 25x25 mm на 8 инструментов
- Гидравлическая задняя бабка MK5
- Гидравлический патрон 200 мм
- Твердые кулачки - комплект
- Дополнительные мягкие кулачки-комплект
- Вращающийся центр MK5
- Система ЗОР
- Две осевые оправки под резец
- Две осевые оправки под сверло.
