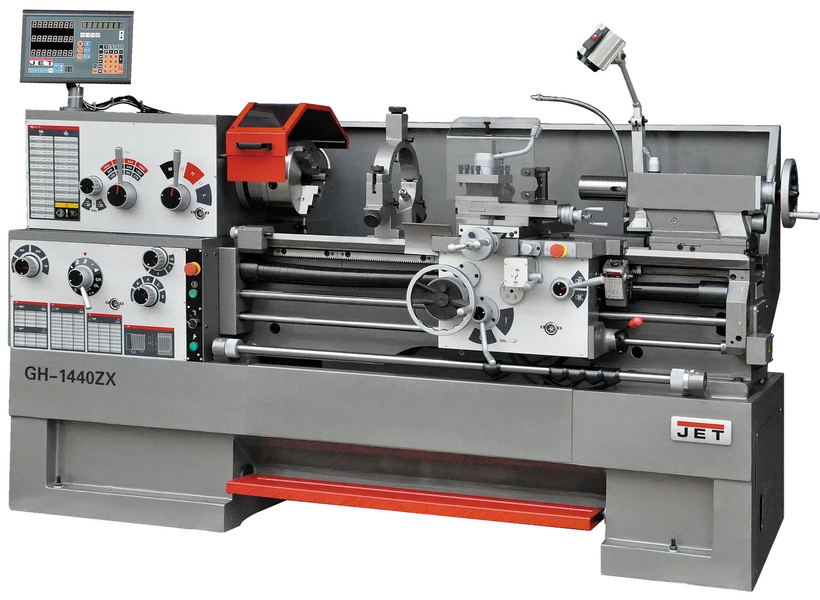

JET GH-1440ZX DRO — компактный токарно-винторезный станок, рассчитанный на обработку заготовок увеличенного формата и оснащённый устройством цифровой индикации (индекс DRO в названии). Модель востребована на промышленных предприятиях, в автосервисах, универсальных мастерских, конструкторских бюро и других производственных подразделениях.
Станок способен обрабатывать детали диаметром до 360 мм над станиной и до 600 мм при снятом мостике gap. При этом длина заготовки может достигать 305 мм, а над поперечным суппортом — до 200 мм. Расстояние между центрами составляет 1000 мм, что является оптимальным показателем для данного класса. Проходное отверстие шпинделя — 80 мм.
Модель оснащена асинхронным электродвигателем мощностью 5,5 кВт (питание 400 В), обеспечивающим длительную работу под нагрузкой. Толчковый режим пуска облегчает переключение рабочих скоростей. Коробка подач позволяет выбирать из множества режимов, обеспечивая нарезание всех основных видов резьбы.
Как и вся токарная техника JET, станок установлен на массивную станину, которая эффективно поглощает вибрации и отводит тепло от рабочей зоны. Литая из серого чугуна станина имеет закалённые и шлифованные направляющие, что повышает точность обработки и продлевает срок службы оборудования.
Особенности
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Компактный размер с большой возможность обработки
- Проходное отверстие шпинделя — 80 мм
- Съёмный мостик для расширения диапазона обрабатываемых деталей
- Чугунная станина с закалёнными и отшлифованными направляющими
- Широкий диапазон резьбонарезных операций

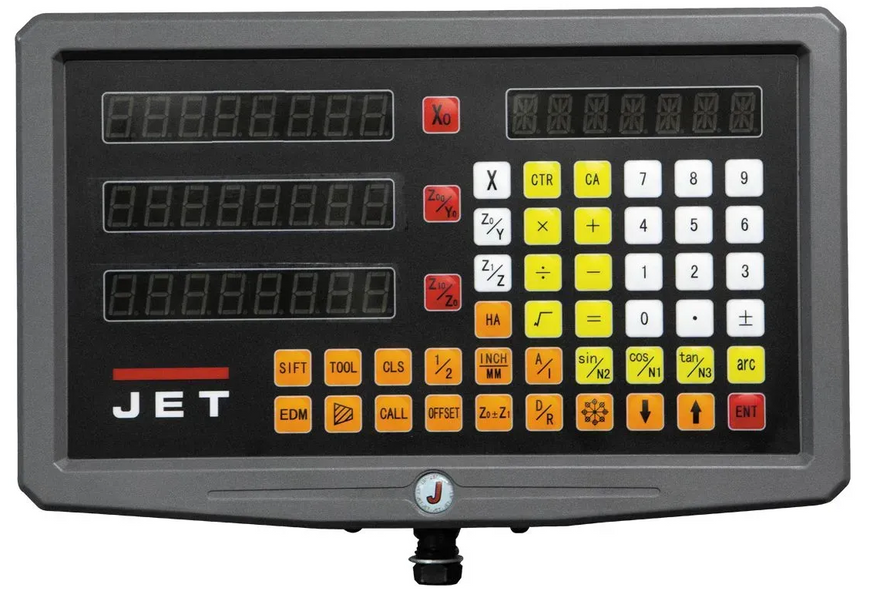

- УЦИ по 3 осям, цена деления — 0,005 мм, погрешность ±1 знак
- Современный аналог станков 16Е20 и ДИП-200 (1Д62М)
Характеристики
- Напряжение, В: 380
- Мощность двигателя, кВт: 6.1
- Выходная мощность: 5.5 кВт
- Расстояние между центрами, мм: 1000
- Диаметр обточки над поперечным суппортом, мм: 200
- Диаметр обточки над станиной, мм: 360
- Частота вращения шпинделя, об/мин: 42-1800
- Количество скоростей шпинделя: 12
- Конус шпинделя: МК-7
- Диаметр проходного отверстия шпинделя, мм: 80
- Диапазон продольной подачи, мм/об: 0,04 - 2,46
- Количество продольных подач: 46
- Диапазон поперечной подачи, мм/о: 0,03 - 1,23
- Количество поперечных подач: 36
- Количество метрических резьб: 24
- Макс. размер резца, мм: 25 x 25
- Ход поперечного суппорта, мм: 228

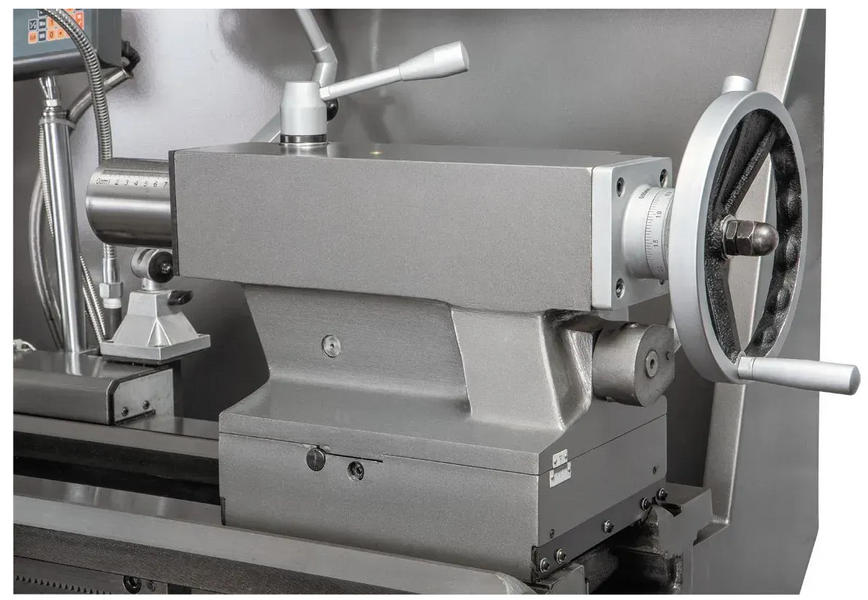

- Пиноль задней стрекозы: МК-4
- Ход пинолы задней бабки, мм: 150
- Наружный диаметр пиноли задней стрекозы, мм: 75
- Диапазон метрической резьбы, мм: 0,5 – 20
- Шаг ходового винта, мм: 6
- Ход верхнего суппорта, мм: 130
- Диаметр пенолы, мм: 75
- Дюймовая резьба, TPI: 1-5/8” – 72”
- Количество дюймовых резьб: 61
- Диапазон неподвижного люнета, мм: 20-180
- Диапазон подвижного люнета, мм: 12-90
- Ширина станины, мм: 335
- Диаметр обточки над съемным мостиком, gap, мм: 600
- Длина съемного мостика, мм: 305
- Подсоединение шпинделя: D1-8 (DIN 55029)
- Мощность насоса СОЖ, кВт: 0,09
- Объем бака СОЖ, л: 15
- Модульная резьба, MP: 0,25 – 10
- Количество модульных резьб: 20
- Диапазон питчевой резьбы, DP: 3-1/4 - 96
- Количество питчевых резьб: 45
- Внешний предохранитель, А: 16
- Длина, мм: 2320
- Ширина, мм: 1050
- Высота, мм: 1310
- Масса, кг: 2130
- Длина в упаковке, см: 245
- Ширина в упаковке, см: 114
- Высота в упаковке, см: 166
- Масса в упаковке, кг: 2368
Комплектация
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø320 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Упорный центр МК-5
- Переходная втулка МК-7/МК-5
- Подвижный люнеты захват12-90
- Неподвижный люнеты захват 20-180
- Поддон для сбора стружки
- Задняя защитная стенка

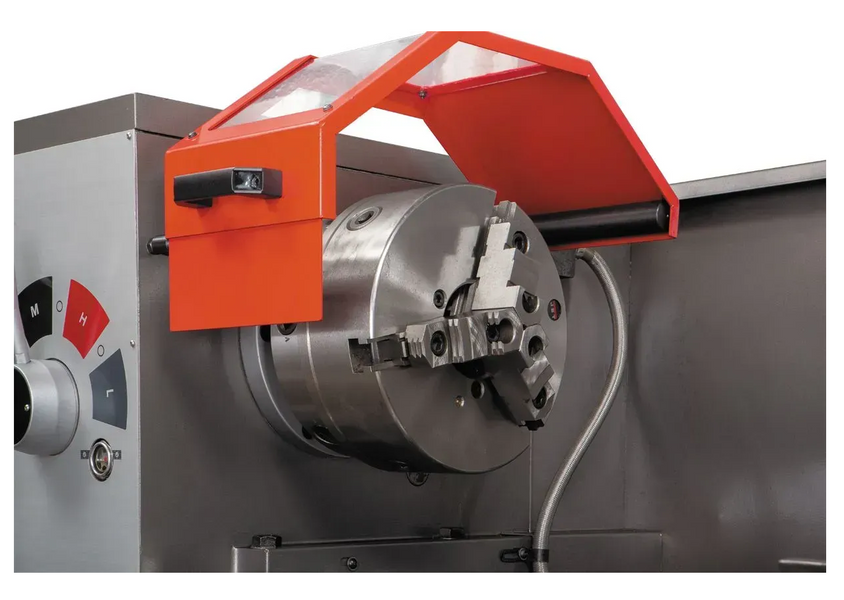

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

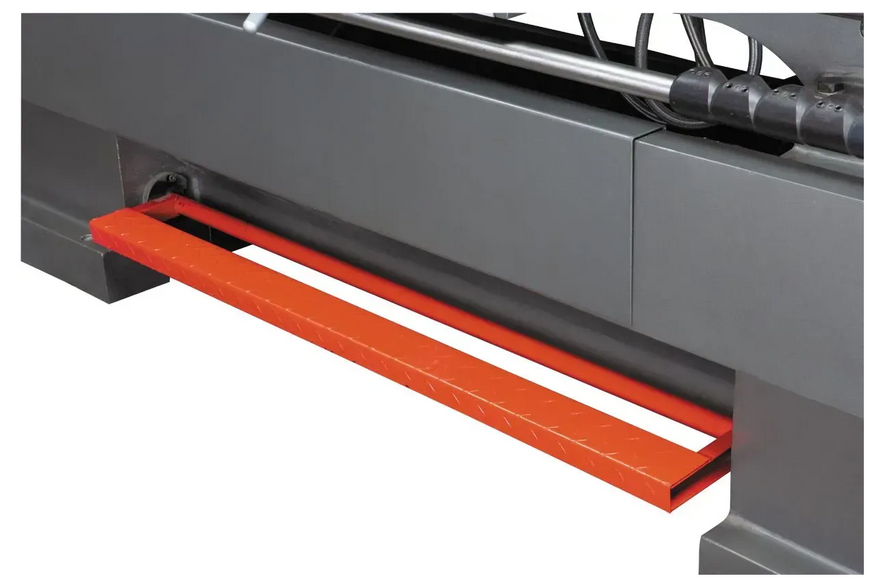

- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
