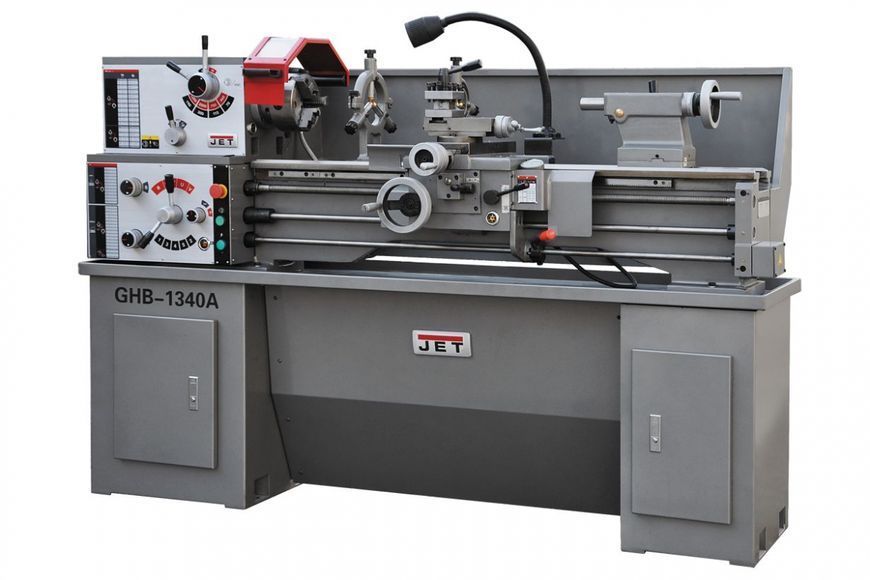

Токарно-винторезный станок Jet GHB-1340A 321357T - это профессиональное оборудование для обработки заготовок из стали и различных сплавов. Станок имеет несколько скоростей, что дает возможность проводить чистовую или черновую обработку, а также нарезать резьбы. Коробка передач станка постоянно смазывается маслом, что продлевает ее срок службы. Суппорт перемещается в трех плоскостях, расширяя возможности обработки, а автоматическая подача улучшает качество поверхности. Резцедержатель фиксирует 4 резца одновременно, позволяя быстро перестроиться с одной операции на другую (проточка - подрезка)
|
|
Надежность

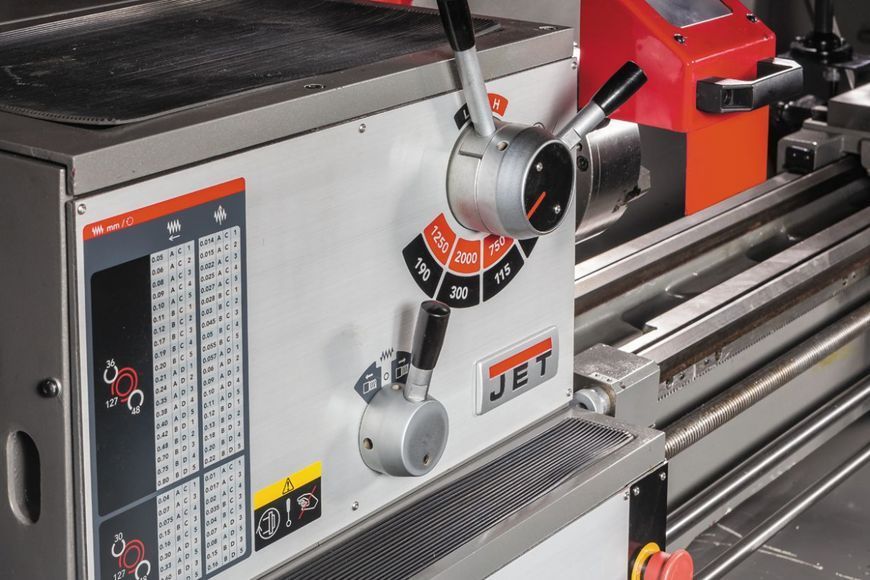

Привод шпинделя погружен в масляную ванну, что обеспечивает эффективный отвод температуры и повышает качество на конечном изделии
|
|
|
Функциональность

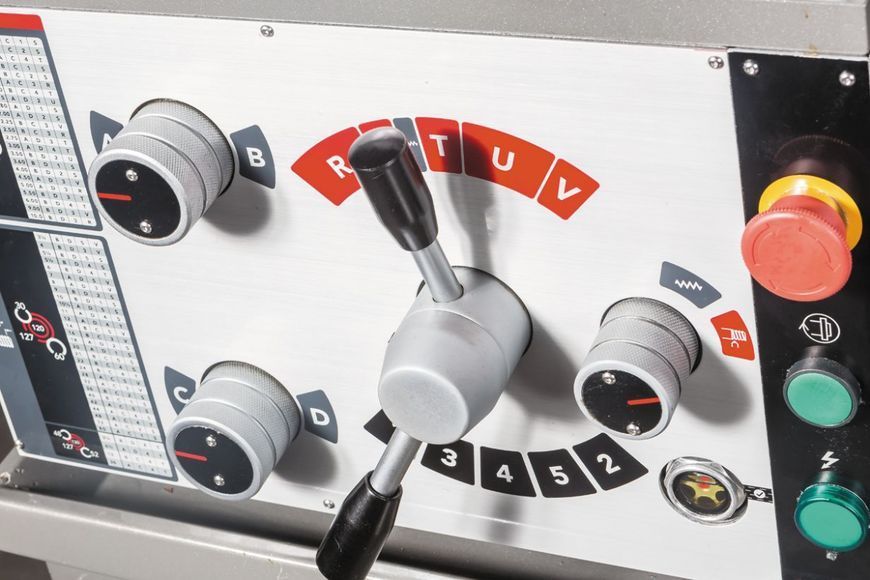

Настройка подач или шага резьбы осуществляется при помощи ручек коробки подач, погруженной в масляную ванну.
|
|
|
Удобная эргономика

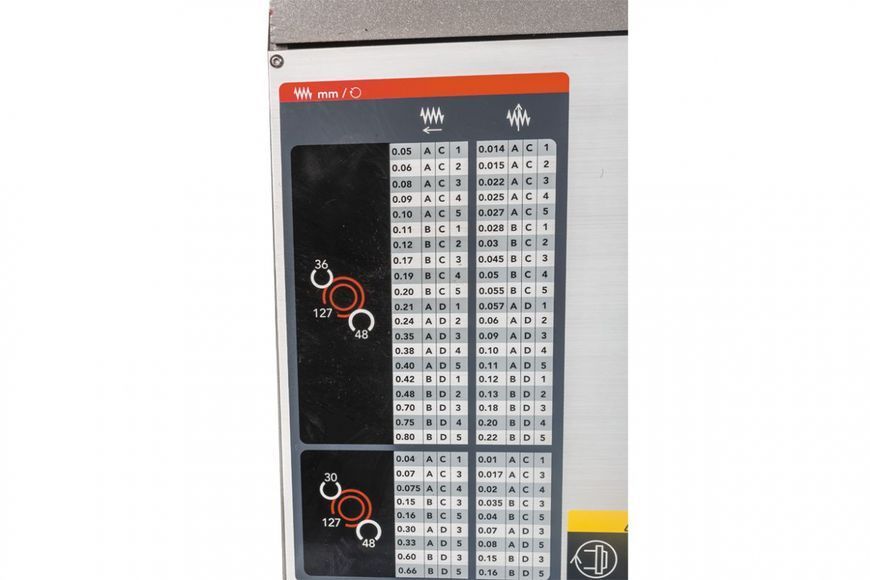

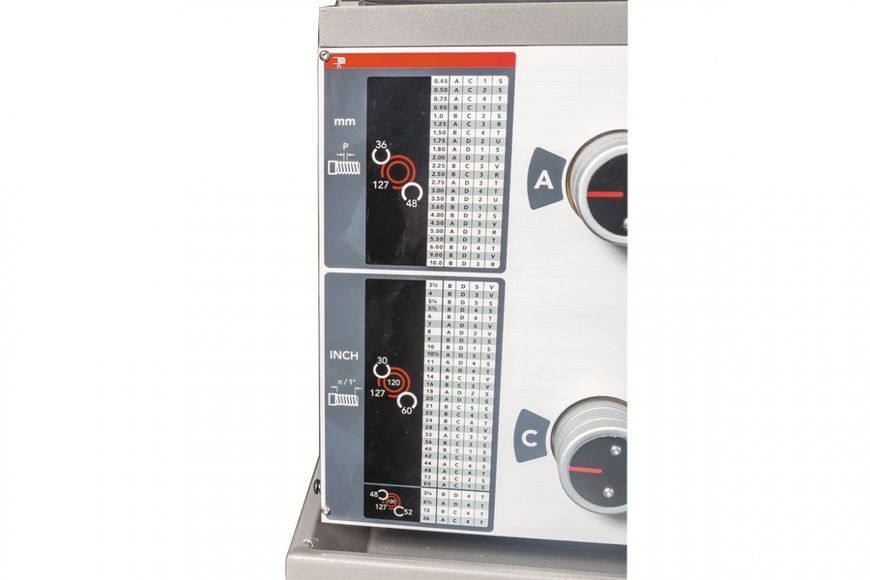

Настройка гитары зубчатых колес под необходимый диапазон подач или вид резьбы осуществляется согласно удобочитаемой и понятной таблице на передней бабке.
|
|
|
Функциональность

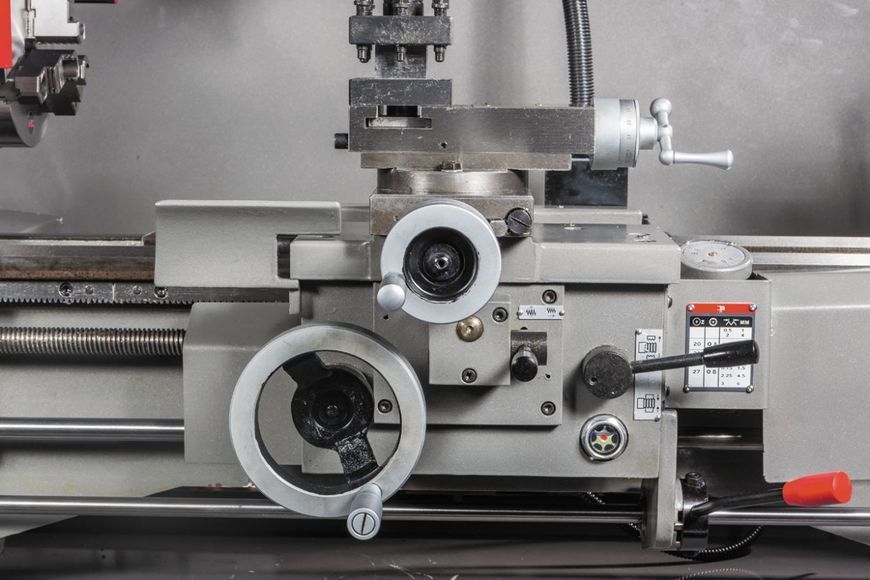

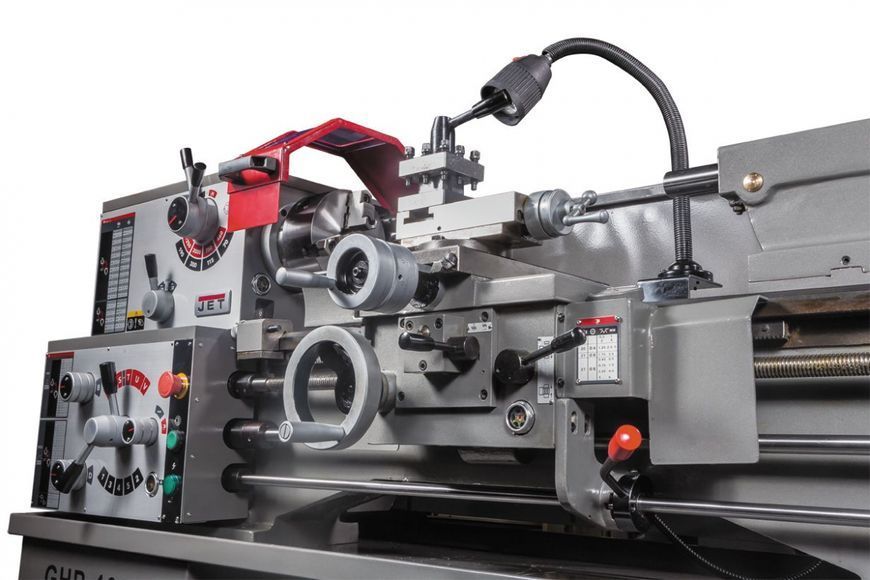

Автоматическая продольная и поперечная подача позволяет с лёгкостью производить точение любых форм. Включение автоподачи и маточной гайки осуществляется отдельными рукоятками.
|
|
|
Нарезание резьбы

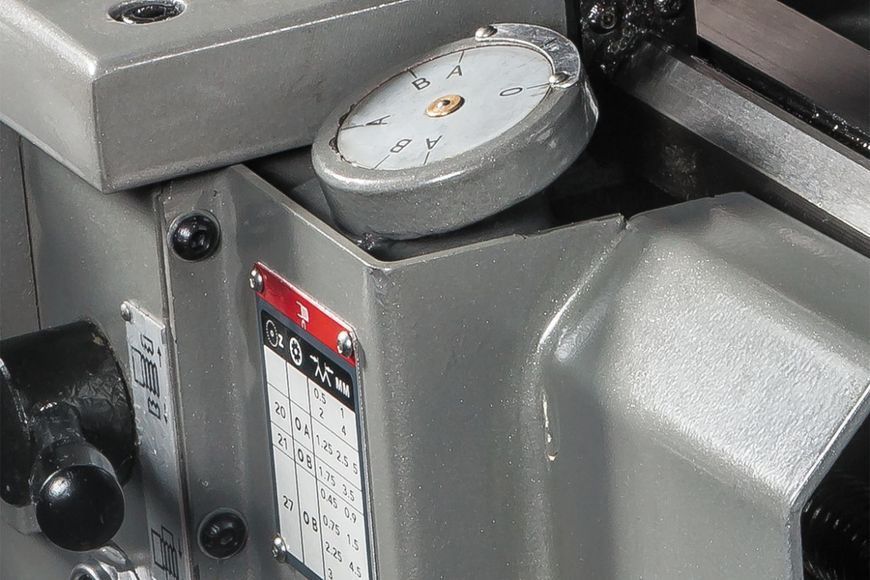

Резьбоуказатель с информационной таблицей поможет достичь хорошей повторяемости при нарезании резьбы.
|
|
|
Резцедержатель
В «базе» станка идет 4х позиционный резцедержатель под резец 16х16 мм с фиксатором.
|
|
|
Возможность нарезания конусов

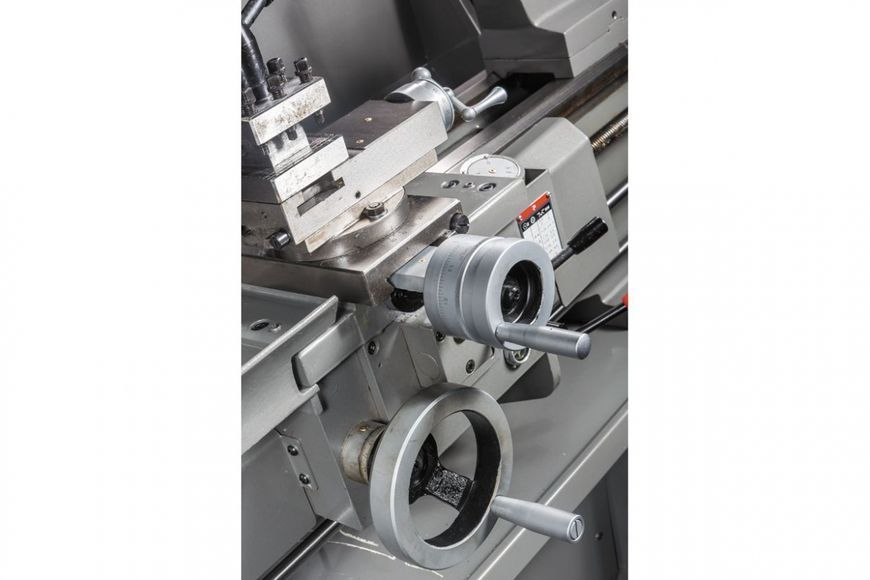

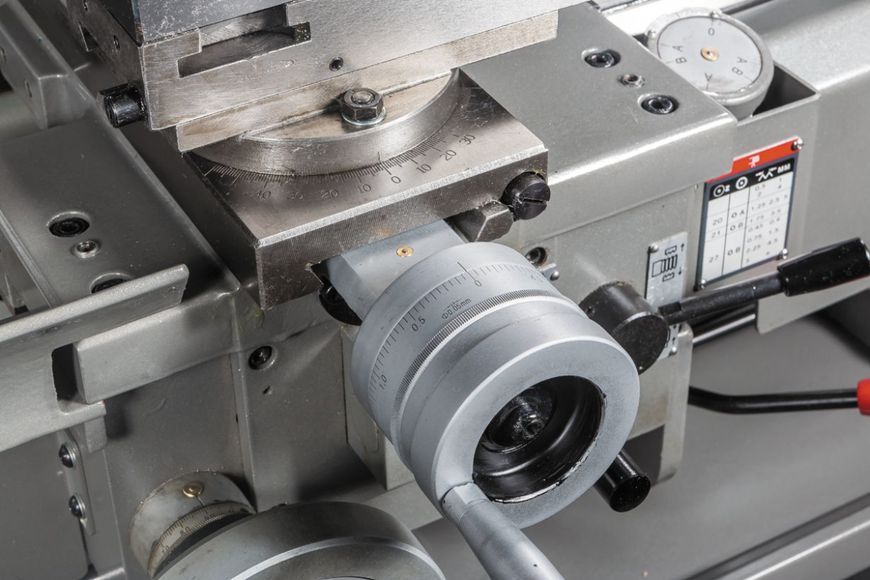

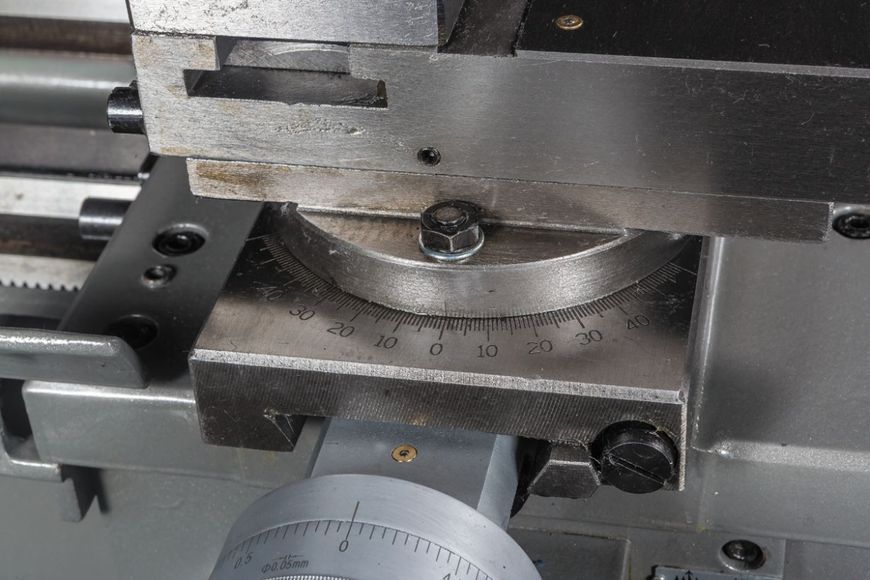

Для обточки конусов резцовые салазки можно повернуть на угол ±45°.
|
|
|
Задняя бабка

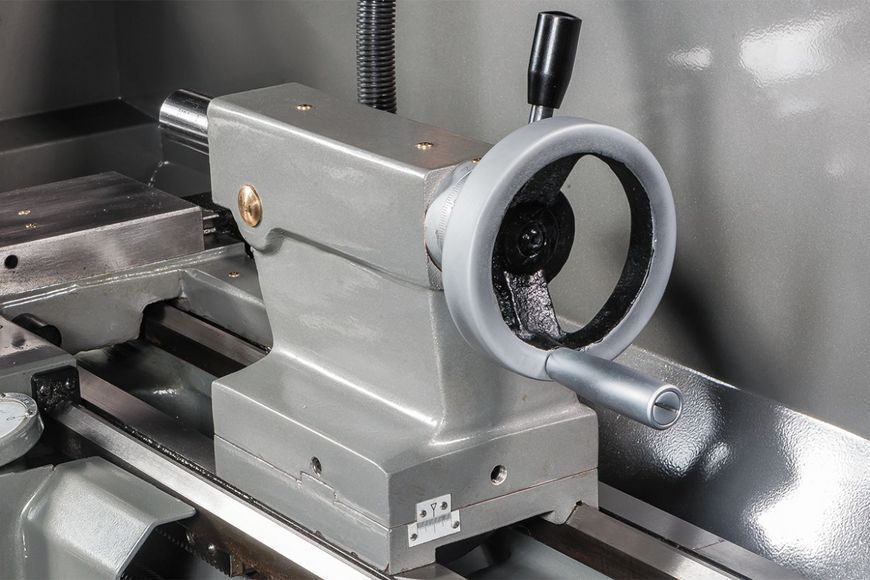

Задняя бабка и пиноль оснащены быстрозажимными рукоятками. Задняя имеет возможность юстировки в диапазоне ±10 мм для нарезания конусов.
|
|
|
Долговечность
Направляющие станины закалены и отшлифованы.
|
|
|
Большой патрон

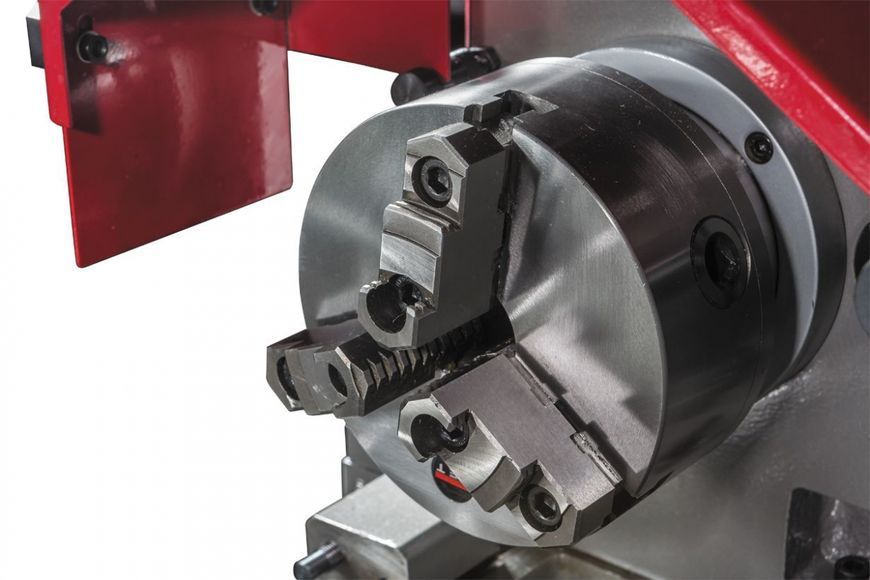

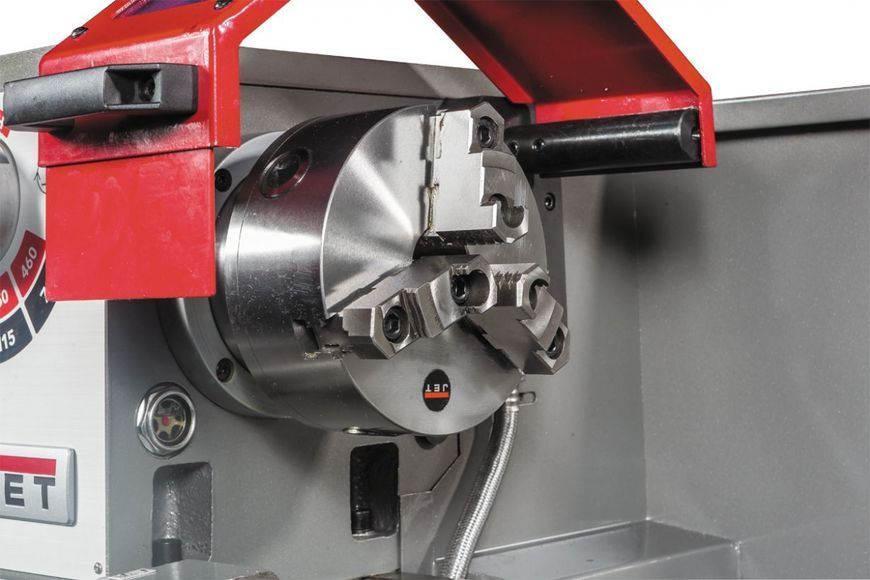

3х кулачковый патрон Ø160 мм комплектуется калеными накладными кулачками, которые, при необходимости, можно перенастроить под обратные, не изымая их из патрона.
|
|
|
Большое проходное отверстие

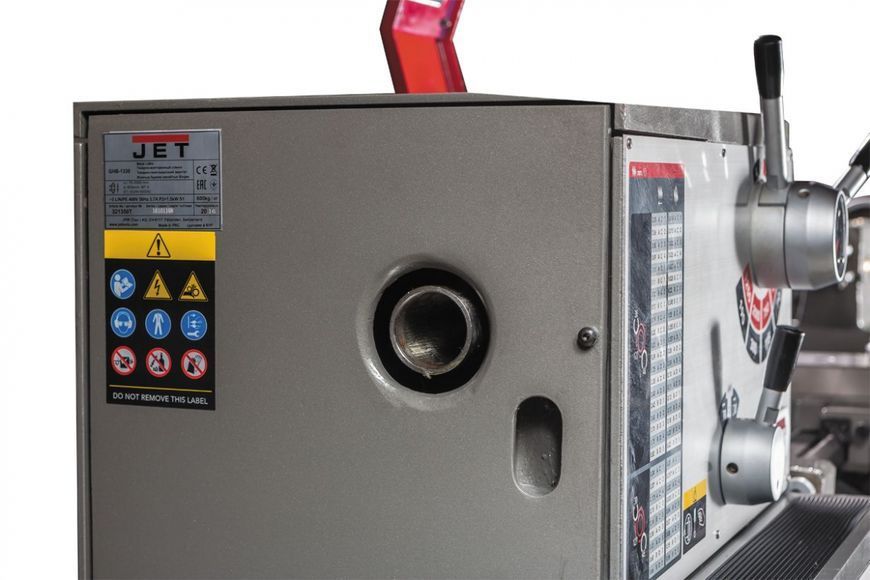

Диаметр проходного отверстия шпинделя 38 мм.
|
|
|
Удобное управление
Эргономика станка понятна и не требует специальных мероприятий для переучивания.
|
Преимущества станка JET GHB-1340A
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606).
- Механизм привода шпинделя постоянно работает в масляной ванне.
- Закаленные и отшлифованные шестерни передней бабки.
- Автоматическая подача продольного и поперечного суппорта.
- Регулировка зазоров направляющих при помощи клиновых планок.
- Регулируемая в поперечном направлении задняя бабка для обточки конусов.
- Токарно-винторезный станок Jet GHB-1340A 321357T имеет толчковый режим работы шпинделя.
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO).
- Современный аналог 1А616, 1616 и 16Б16.
Характеристики
-
Частота вращения шпинделя: 70-2000 об/мин
-
Расстояние между центрами: 1015 мм
-
Max диаметр обработки над станиной: 330 мм
-
Вес нетто: 650 кг
-
Диаметр сквозного отверстия шпинделя: 38 мм
-
Поперечный ход суппорта: 160 мм
-
Max размер державки резца: 16 мм
-
Диапазон метрической резьбы: 0.45-10 мм
-
Система подачи СОЖ: нет
-
Габариты без упаковки: 1905х762х1200 мм
-
Конус шпинделя: МК-5 (МТ5)
-
Материал обработки: металл
-
Напряжение: 380 В
-
Конус задней бабки: МК-3 (МТ3)
-
Ход пиноли задней бабки: 95 мм
-
Мощность (Вт): 2800
Комплектация
- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками.
- 4-х кулачковая планшайба Ø200 мм.
- Планшайба Ø300 мм.
- 4-х-позиционный резцедержатель с фиксатором.
- Подвижный и неподвижный люнеты.
- Поддон для сбора стружки.
- Указатель резьбы.
- Съемный мостик, gap.
- Защитный экран патрона с концевым выключателем.
- Защитная задняя стенка.
- Защита резцедержателя.
- Защита ходового винта.
- 2 не вращающихся центра МК-3.
- Переходная втулка МК-5/МК-3.
- Набор сменных металлических шестерён.
- Лампа освещения рабочей зоны.
- Указатель резьбы.
- Ключ для 3-х кулачкового патрона.
- Концевой упор продольного перемещения.
- Ящик с инструментом.
