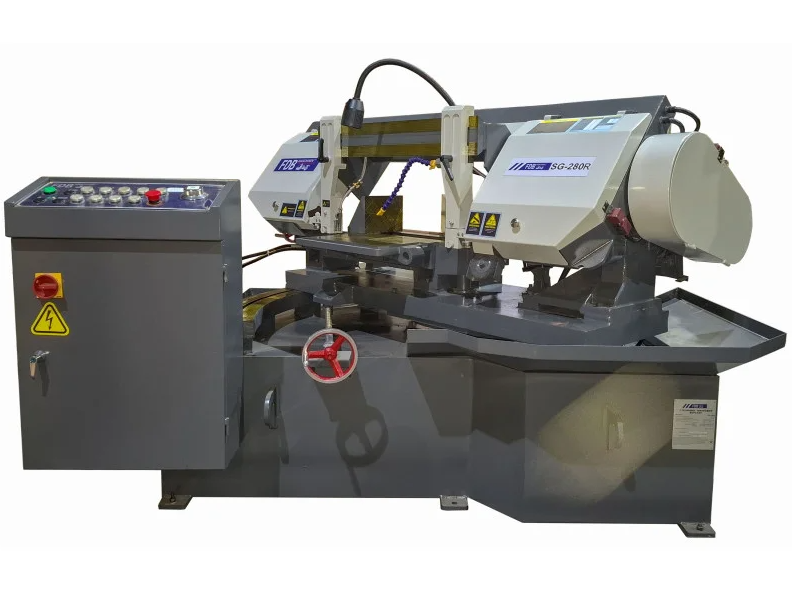

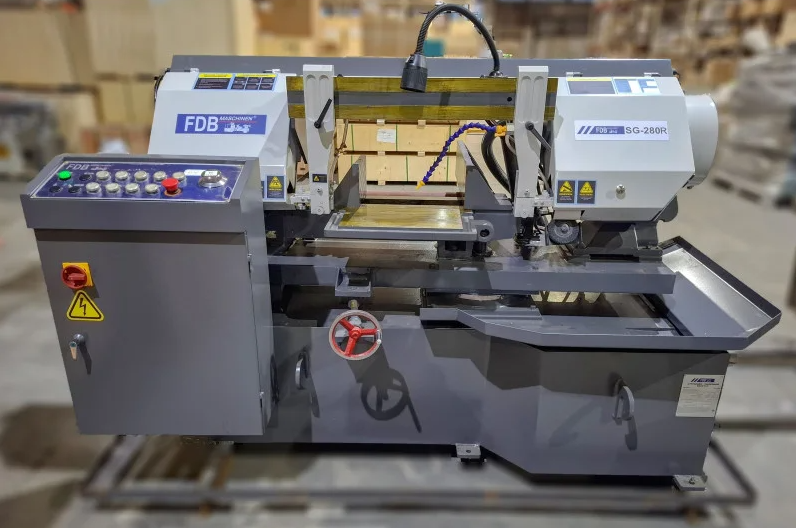

Этот ленточнопильный станок является полуавтоматическим ленточнопильным станком, который в основном используется для распиловки малых и средних профилей. Угол поворота управляется вручную.

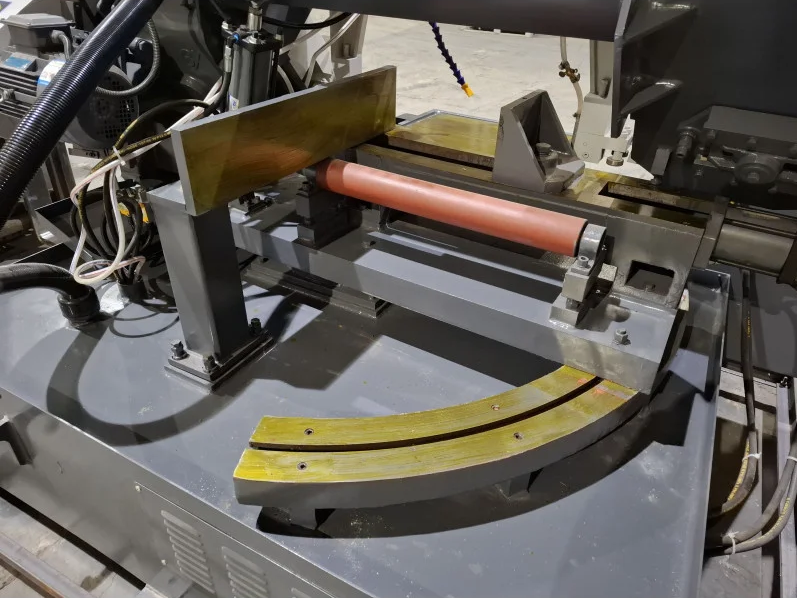

Основой ленточнопильного станка является стальная плита, а вращающийся вал установлен на основании. Когда требуется угол распила, пильная рама может поворачиваться вокруг вращающегося вала в диапазоне от 0 до 45º. Вращение угла осуществляется с помощью ручного винта, а шкала выравнивается вручную.

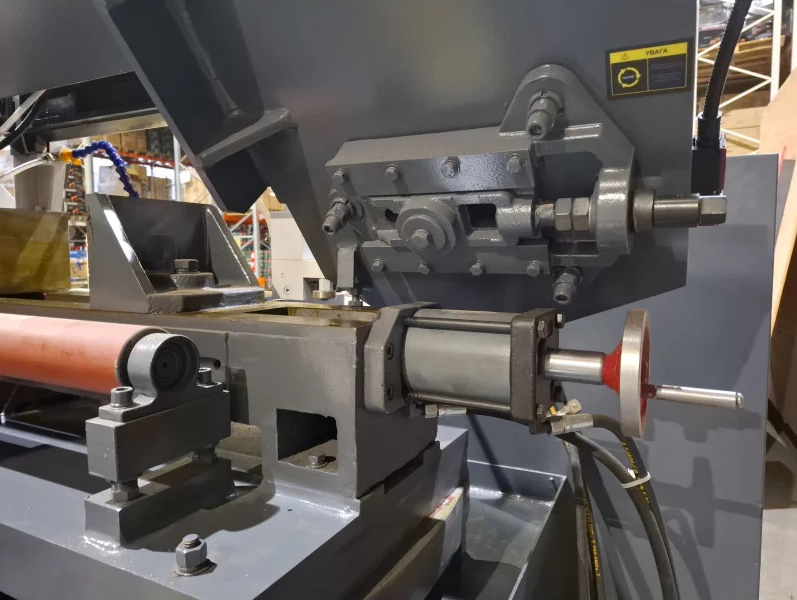

Подъем пильной рамы осуществляется по типу Pivot, пильная рама перемещается вверх и вниз вокруг вращающегося вала, приводимого в движение масляным цилиндром, а нижняя часть масляного цилиндра принимает тип петли, чтобы избежать чрезмерного позиционирования и повлиять на стабильность подъема и опускания пильной рамы.
Этот ленточнопильный станок Miter Cutting разработан с отдельным электрическим шкафом управления. Все электрические компоненты установлены в электрическом шкафу. Для обеспечения безопасности между каждым действием предусмотрены блокировки. В частности: Если тиски не зажаты, главный привод не может работать; Во время процесса распиловки тиски не должны быть ослаблены; Все действия контролируются линиями реле и кнопками.
Особенности FDB Maschinen SG 280R
- рез под углом 45 градусов;
- опускание и подъем рамы осуществляется автоматически;

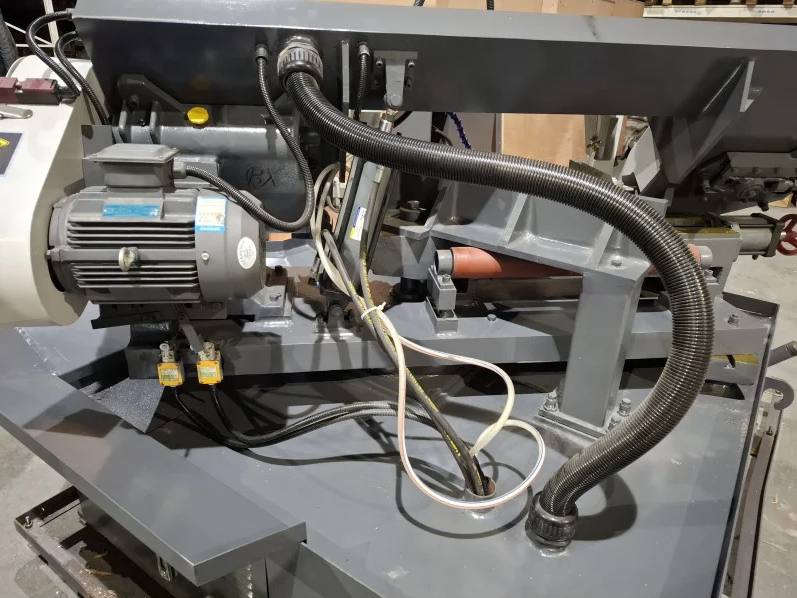

- станок оснащен трехфазным двигателем;
- точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости за счет конических подшипников и твердосплавных пластин;
- термозащита электродвигателя;

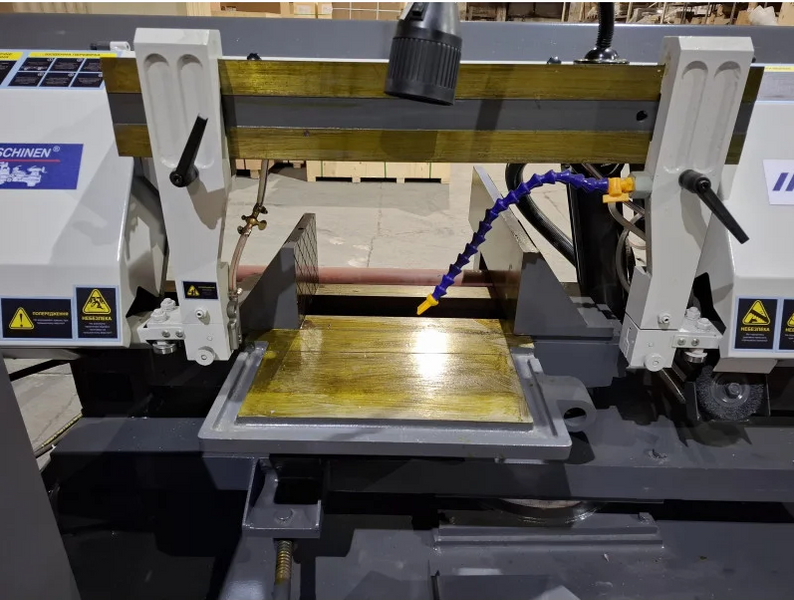

- система смазки и охлаждения полотна;
- дисковая щётка для очисти полотна от стружки;
- 5 скоростей движения полотна;
- освещение зоны резания.
Характеристики
- Мощность двигателя ленточного полотна, кВт: 3,0
- Мощность двигателя гидравлического насоса, кВт: 0,75
- Мощность двигателя подачи смазывающе-охлаждающей жидкости, кВт: 0,06
- Номинальные параметры электрической сети, В/Гц: 50 / 380
- Размер пильного полотна (ДхШхТ), мм: 34×1,1×3860
- Сила натяжения пильного полотна, Мпа: 25-30
- Угол реза, град.: 45°
- Максимальные параметры резания заготовки 45°, мм:
- Круглая, Ø: 280
- Прямоугольная, ширина х высота: 300×220
- Максимальные параметры резания заготовки 45°, мм:
- Круглая, Ø: 280
- Прямоугольная, ширина х высота: 200х200
- Скорость пильного полотна, м/мин: 25/35/45/60/80
- Способ изменения скорости движения пильного полотна: ручная перекидка ремня
- Объём смазывающе-охлаждающей жидкости. Л: 30
- Объём гидравлической жидкости, л: 40
- Давление в гидравлической системе, Мпа: ≤3.5
- Подающий рольганг: ---
- Принимающий рольганг: Да
- Габаритные размеры станка без рольганга (ДхШхВ), мм: 2020×1520×1300
- Вес станка, кг: 1500
