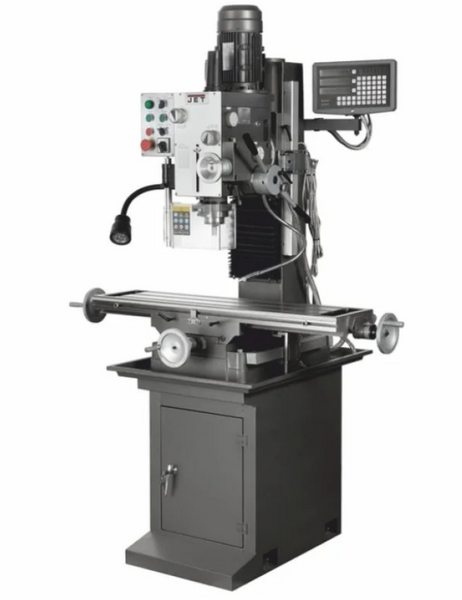

Редукторный фрезерно-сверлильный станок JMD-45LPFD, предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции. В случае оснащенный специальными приспособлениями станок может быть применен в крупносерийном и массовом производстве. По мимо производственных задач, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.
JMD-45LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенкования, зенкерования, развертывания и нарезания резьбы. Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм по стали и до 45мм по чугуну. Наличие реверсивного вращения электродвигателя, обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезанию резьбы.
Тяжелое основание и мощная вертикальная стойка, отлиты из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации. Станок оснащен мощным асинхронным двигателем 1,5 кВт, и имеет коробку переключения скоростей вращения шпинделя.
В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин. Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.
Особенности:
- Тяжелое основание и мощная вертикальная стойка из серого чугуна

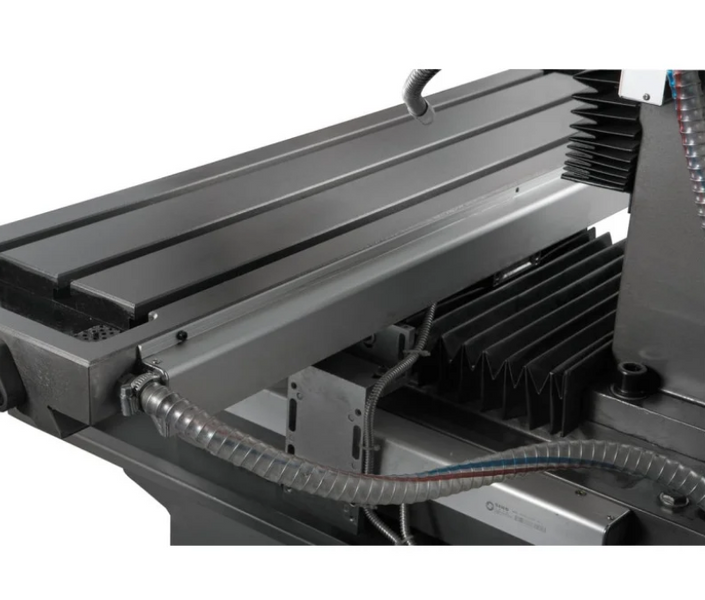

- Направляющие рабочего стола типа Ласточкин хвост
- Мощный асинхронный двигатель 1,5 кВт
- Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
- Конус шпинделя ISO30

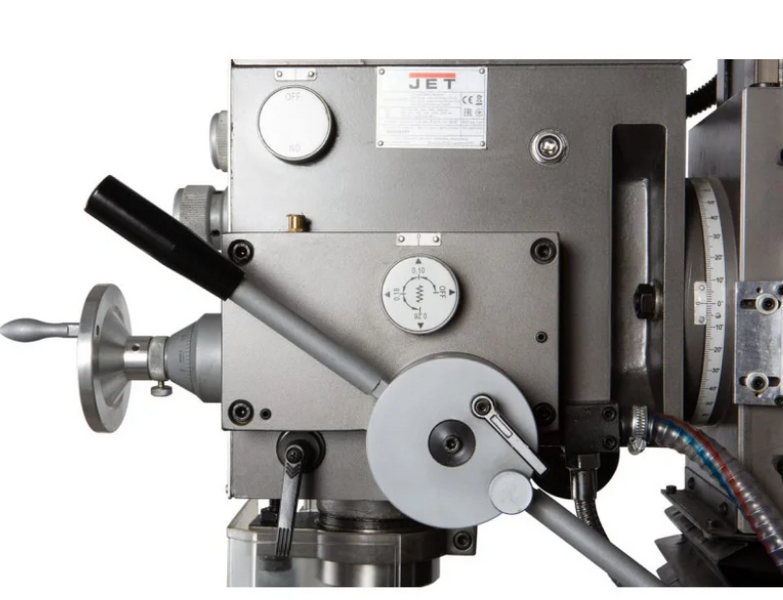

- Функция автоматической подачи пиноли шпинделя
- Ограничитель глубины сверления
- Микро подача по оси Z
- Наклон фрезерной головы влево, вправо ±90°

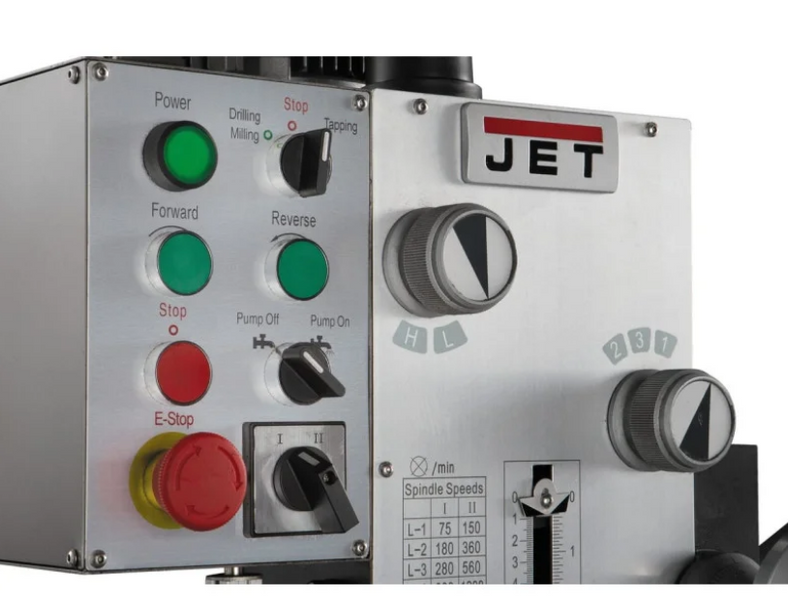

- Центральная панель управления
- Режим нарезания резьбы, с автоматическим включением реверса
- Системы подач СОЖ в зону резания
- Устройство цифровой индикации (УЦИ) по 3 осям X, Y, Z
- Лампа местного освещения
Характеристики
- Напряжение, В - 400
- Максимальный диаметр сверления чугун, мм - 45
- Максимальный диаметр сверления сталь, мм - 32
- Максимальный диаметр торцевой фрезы, мм - 80
- Максимальный диаметр концевой фрезы, мм - 32
- Размер стола по оси X и Y, мм - 1000 x 240
- Ход стола по оси X и Y, мм - 760 х 190
- Ширина Т-образного паза стола, мм - 14/23
- Диапазон наклона головы, град. - ±90˚
- Конус шпинделя - ISO30
- Расстояние от шпинделя до стола, мм - 450
- Ход пиноли шпинделя, мм - 120
- Мощность двигателя, кВт - 1,1/1,5
- Частота вращения шпинделя, об/мин - I–75,180,280,600,1000,1600; II–150,360,560,1200,2000,3200
- Автоматическая подача пиноли, мм/об - 0,1/0,18/0,26
- Страна производителя - Китай
- Длина, мм - 1090
- Ширина, мм - 785
- Высота, мм - 1120
- Масса, кг - 360
- Длина в упаковке, см - 123
- Ширина в упаковке, см - 77
- Высота в упаковке, см -115
- Масса в упаковке, кг - 39

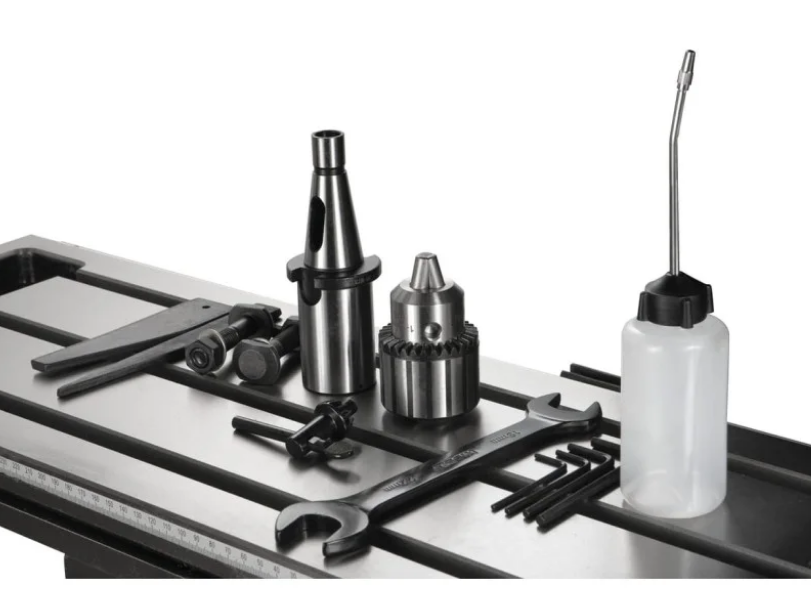

Комплектация
- Шомпол М12 – 1 шт.
- Оправка ISO30/MT3 – 1 шт.
- Дорн ISO30/В16 – 1 шт.
- Сверлильный патрон 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
- Набор шестигранных ключей
- Клин-выколотка – 2 шт.
- Рожковый ключ 22-19 – 1 шт.
- Масленка
- Инструкция по эксплуатации
