Мощность (кВт)
0.55 Производительность (л/мин)
50 Максимальная глубина всасывания (м)
9 Ёмкость бака станции
24 Страна производитель
Италия Тип (для чего)
для чистой воды Высота подачи (м)

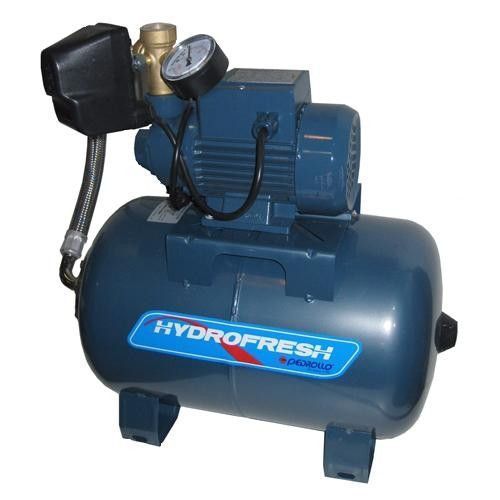

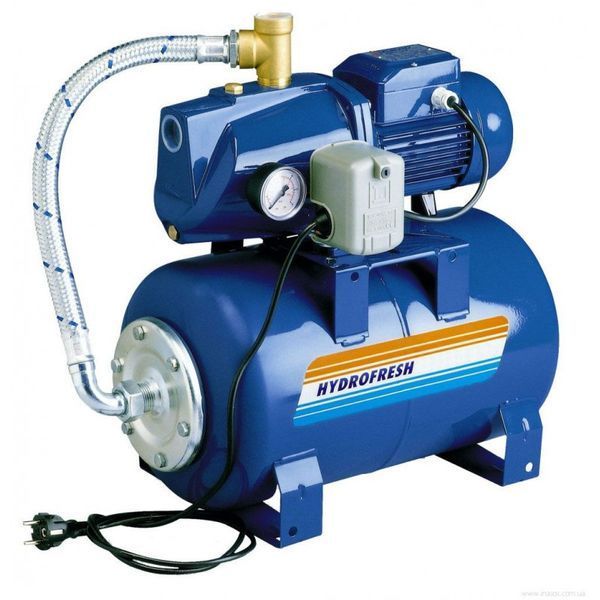

47 PEDROLLO Станция HF JSWm 1АX-24 CL Насосные станции Pedrollo серии JSW имеют самовсасывающий чугунный насос . глубина всасывания до 9 м температура воды до +40°С температура воздуха до +40°С Этот новый вариант старых проверенных годами самовсасывающих электронасосов, оснащенных новым гидравлическим узлом, позволил значительно увеличить надежность и снизить шум по сравнению с существующими стандартами. Область применения и установка Насосные станции данной серии рекомендуются для перекачки чистой воды и химически не агрессивных жидкостей. Благодаря их надежности, простоте в эксплуатации и экономичности, эти насосные станции могут с успехом применяться в быту, в частности, для автоматической подачи воды совместно с небольшими и средними гидроаккумуляторами, для орошения огородов, садов и т.д. Установка насосной станции должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия. Принцип работы Насосная станция Pedrollo серии JSW включает в себя самовсасывающие электронасосы центробежного типа. Эффект самовсасывания достигается благодаря эжектору, установленному в корпусе насоса. Только часть общей подачи, выработанной рабочим колесом закрытого центробежного тона, направляется в нагнетательный патрубок; оставшаяся часть рециркулируется посредством эжектора, который, будучи соединен с камерой всасывания, создает в ней разрежение, необходимое для самовсасывания. При первом запуске достаточно заполнить водой корпус насоса; заполнять всасывающий трубопровод и удалять возможно присутствующие воздушные мешки нет необходимости. В момент запуска вода, содержащаяся в корпусе, циркулируя через эжектор, переместит воздух из камеры всасывания в нагнетательную камеру, выталкивая его через нагнетательный трубопровод. Одновременно с этим образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым самовсасывание. Постоянное функционирование системы самовсасывания делает такие насосы практически нечувствительными к присутствию (даже значительному) растворенного воздуха в накачиваемой жидкости. Конструктивные характеристики При разработке серии JSW на основе предыдущего опыта Pedrollo особое внимание было уделено подбору материалов и гидравлической эффективности, в результате чего насосы стали более компактными, улучшились эксплуатационные характеристики, снизился шум. Корпус насоса из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI 338, а также боковыми отверстиями с резьбой для крепления манометра и реле давления. Крышка корпуса из нержавеющей стали AISI 304, на которой устанавливается механическое уплотнение. Узел эжектора из технополимера Noryl GFN2V "General Electric " (сертифицирован для питьевой воды).Рабочее колесо радиальное, центробежного типа, из технополимера Noryl GFN2V "General Electric " или из латуни, по заказу, (сертифицировано для питьевой воды). Ведущий вал из нержавеющей стали AISI 416. Механическое уплотнение из керамики и графита. Электродвигатель насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Класс изоляции В. В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель). Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам. Степень защиты IP 44. Исполнение и прввила безопасности в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34. Характеристики кривых таблицы имеют допускаемые отклонения согласно ISO 2548. Примачание Рекомендуется в любом случае устанавливать донный клапан, или обратный клапан, на всасывающем патрубке. Ц0000006512
KMHFJS1А24
