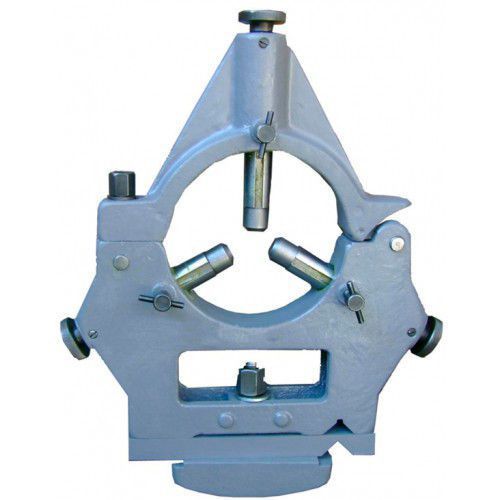

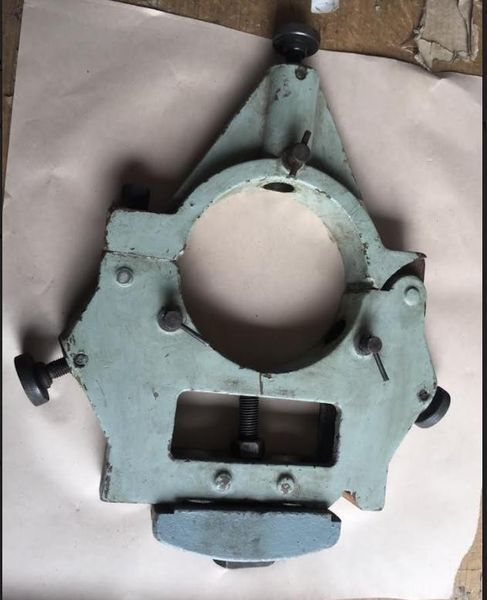

Подвижный люнет для токарного станка по металлу Люнет для станка 16К20 используется во избежание появления упругих деформаций тонких длинных заготовок во время проведения токарных операций. Устанавливается люнет на ту же платформу что и резец, таким образом, он синхронно копирует все движения подачи, тем самым обеспечивая бесперебойную поддержку заготовки. Технические характеристики Модель: 16К20 Неподвижный люнет: диаметр 150 мм; 180 мм Подвижный люнет: диаметр 120 мм Высота центра: 215 мм Производитель: «Красный Пролетарий» Люнет 16К20 Люнет 16К20 – дополнительное устройство, используемое при работе на токарно-винторезных станках этого типа. Применяется для поддержки гладких и длинных заготовок, чтобы деятельность была безопасной, а качество обработки высокое. Жестко закрепленная в люнете деталь не прогнется, а также не будет вибрировать под действием резца. Люнеты бывают двух видов: подвижные; неподвижные. Основное в люнете – это кулачки, в которых закрепляется вал. С помощью винтовой системы можно отрегулировать уровень зажима. Важно, чтобы давление на всех трех кулачках было одинаковое. Нижняя часть люнета идеально совпадает со станиной станка 16К20, на которую он крепится. Тип люнета
Внутренний диаметр, мм
Диаметр обрабатываемой заготовки, мм
Высота центра, мм
Материал Неподвижный
160
20 — 150
215
Чугун СЧ20 180
20 — 170 Подвижный
120
20 -110 Основные узлы люнет 16К20 1 — станина.
2 — пята 3 — крепежный болт. 4, 12 — Стойки. 5 — Ось (центр). 6 — сухари (кулачки). 7 — крышка. 8, 9, 11, 13 — винты. 10 — заготовка. 14 — суппорт. Чтобы купить люнет рухомий Люнет для станка 16К20 в Киеве от интернет-магазина molotook.com.ua необходимо оформить онлайн заявку или позвонить по номерам которые указаны на сайте. Также вы можете заказать другие люнеты от интернет-магазина molotook.com.ua по лучшей цене и оформить доставку по всей Украине: Харьков, Киев, Одесса, Запорожье, Львов, Днепр, Ровно, Ивано-Франковск и другие города Украины.
