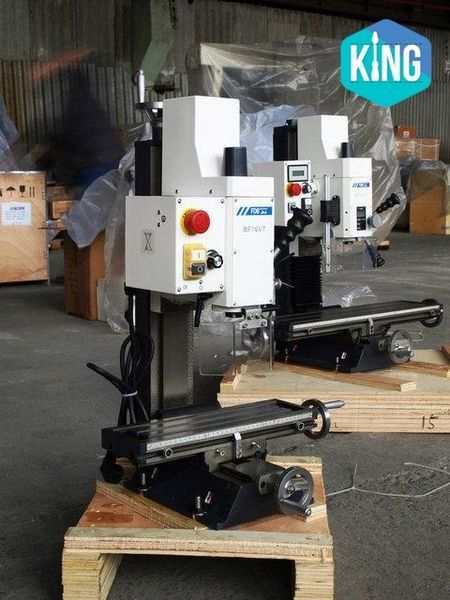

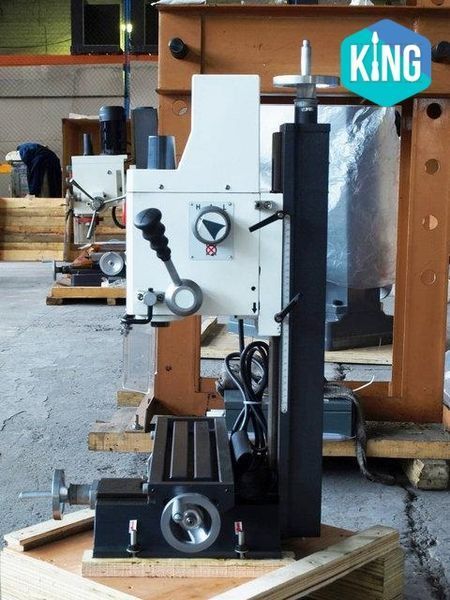

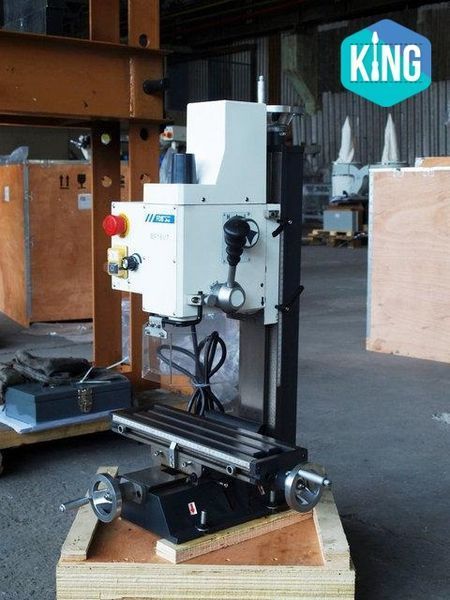

Фрезерный станок FDB Maschinen BF16 VТ

Описание Фрезерный станок FDB Maschinen BF16 VТ

Фрезерный станок FDB Maschinen BF 16 VT - профессиональное оборудование, используется для фрезерной обработки металлических заготовок и деталей, при этом максимальный диаметр торцевой фрезы может составить 63 мм, а максимальный диаметр концевой фрезы - 20 мм. Станок оснащен удобным и большим рабочим столом, он сделан из металла и имеет T-образные пазы для установки дополнительных аксессуаров. Двигатель аппарата электрический, его мощность составляет 500 Вт, он работает от однофазной электросети переменного тока с напряжением 220 Вольт, имеет две ступени регулировки.

Особенности фрезерного станка FDB Maschinen BF16 VТ

• Изменение количества оборотов шпинделя на этой модели происходит бесступенчато, благодаря вариатору оборотов. Управление вариатором выполняется благодаря удобной ручке на панели управления фрезера. Обороты регулируются в пределах от 50 до 3000 об/мин.

• Несмотря на свои малые размеры, FDB Maschinen BF16VT производит обработку детали с постоянной высокой точностью. Радиальное биение шпинделя не превышает 0,015 мм., а обеспечивается это благодаря высококачественным подшипникам, установленным на модели.

• Механизм привода на фрезере двухступенчатый.

• Направляющие выполнены в виде “ласточкин хвост” и регулируются клиновыми планками.

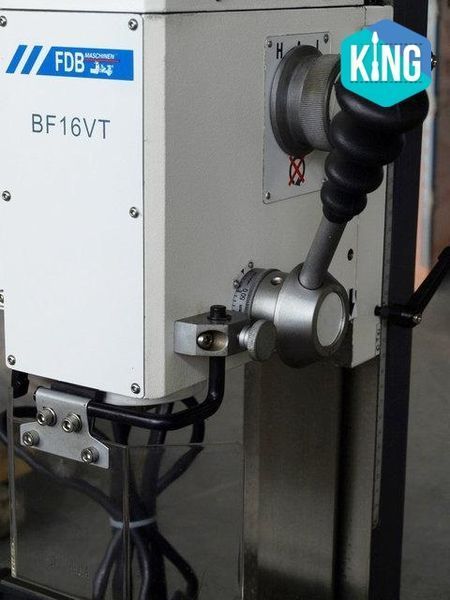

• Фрезерная голова имеет возможность поворота на ± 90° с возможностью закрепления и дальнейшей работы в этом положении.

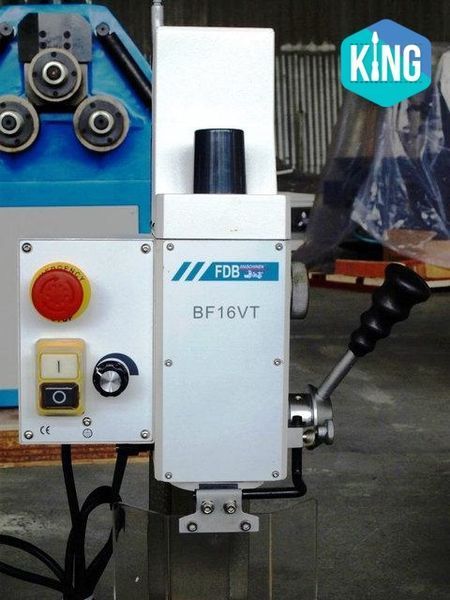

• Панель управления разработана очень удобно, просто и надежно.

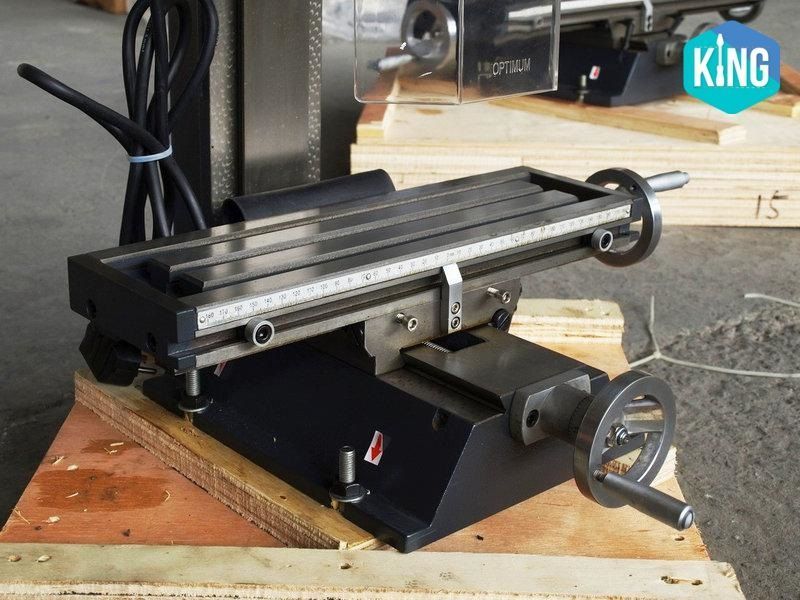

• Настольный фрезерный станок по металлу FDB Maschinen BF16VT имеет координатный стол со специальными канавками для стока охлаждающей жидкости.

• Люфты на всех ходовых винтах легко устраняются регулируемыми гайками.

• На передней стороне рабочего стола фрезера расположена удобная и хорошо видимая измерительная шкала.

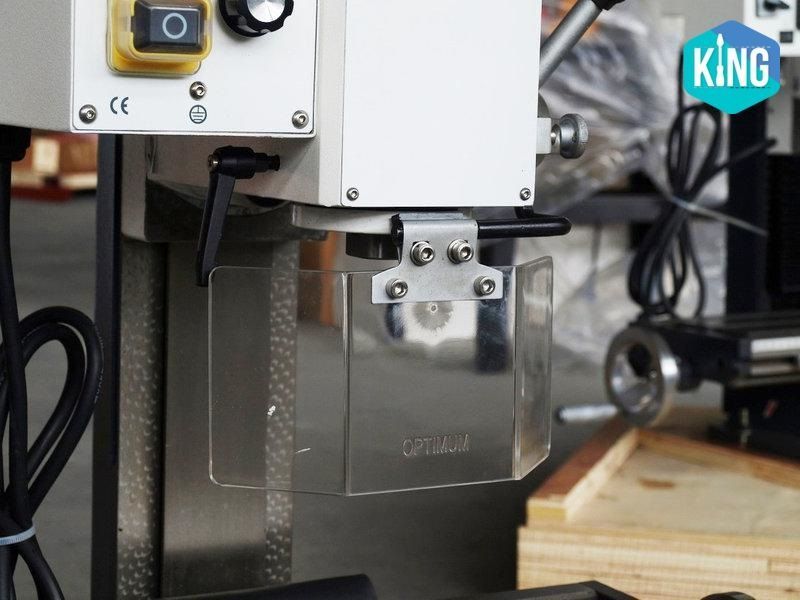

• Для безопасности работника предусмотрен защитный экран, закрывающий зону обработки детали, имеющий возможность перемещения по высоте.

Технические характеристики станка FDB Maschinen BF16 VТ

• Модель: FDB Maschinen BF16VT.
• Двигатель:  500 Вт 220 В ~50 Гц.

Параметры инструмента

• Максимальный диаметр рассверливания в стали: 16 мм.
• Максимальный диаметр сверления в стали: 12 мм.
• Максимальный диаметр торцевой фрезы: 63 мм.
• Максимальный диаметр концевой фрезы: 20 мм.
• Вылет оси шпинделя: 175 мм.

Число оборотов:

• Нижний диапазон: 100 — 1500 об/мин.
• Верхний диапазон: 200 — 3000 об/мин.

Шпиндель:

• Конец шпинделя: MK 2 / M 10.
• Ход пиноли: 50 мм.

Фрезерная головка:

• Поворот : ± 90°.

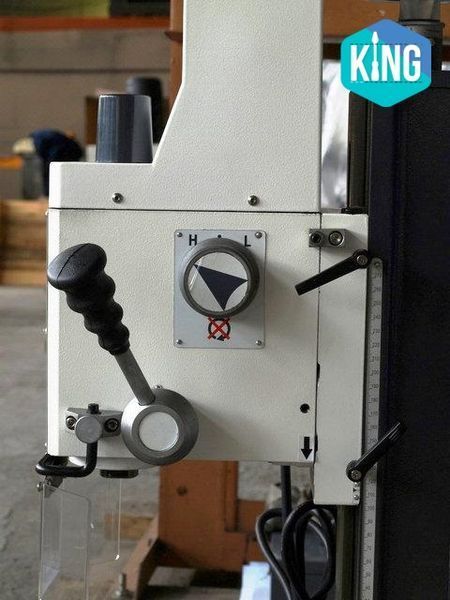

• Приводной механизм 2-ступенчатый, бесступенчатое регулирование.
• Перемещение по оси Z : 210 мм.

Координатный стол:

• Размер стола: 400 х 120 мм.
• Перемещение по оси X : 220 мм.
• Перемещение по оси Y : 160 мм.
• Размер Т-образных пазов: 10 мм.
• Расстояние между пазами: 35 мм.
• Габаритные размеры : 505х465х795 мм.
• Масса станка: 60 кг.
